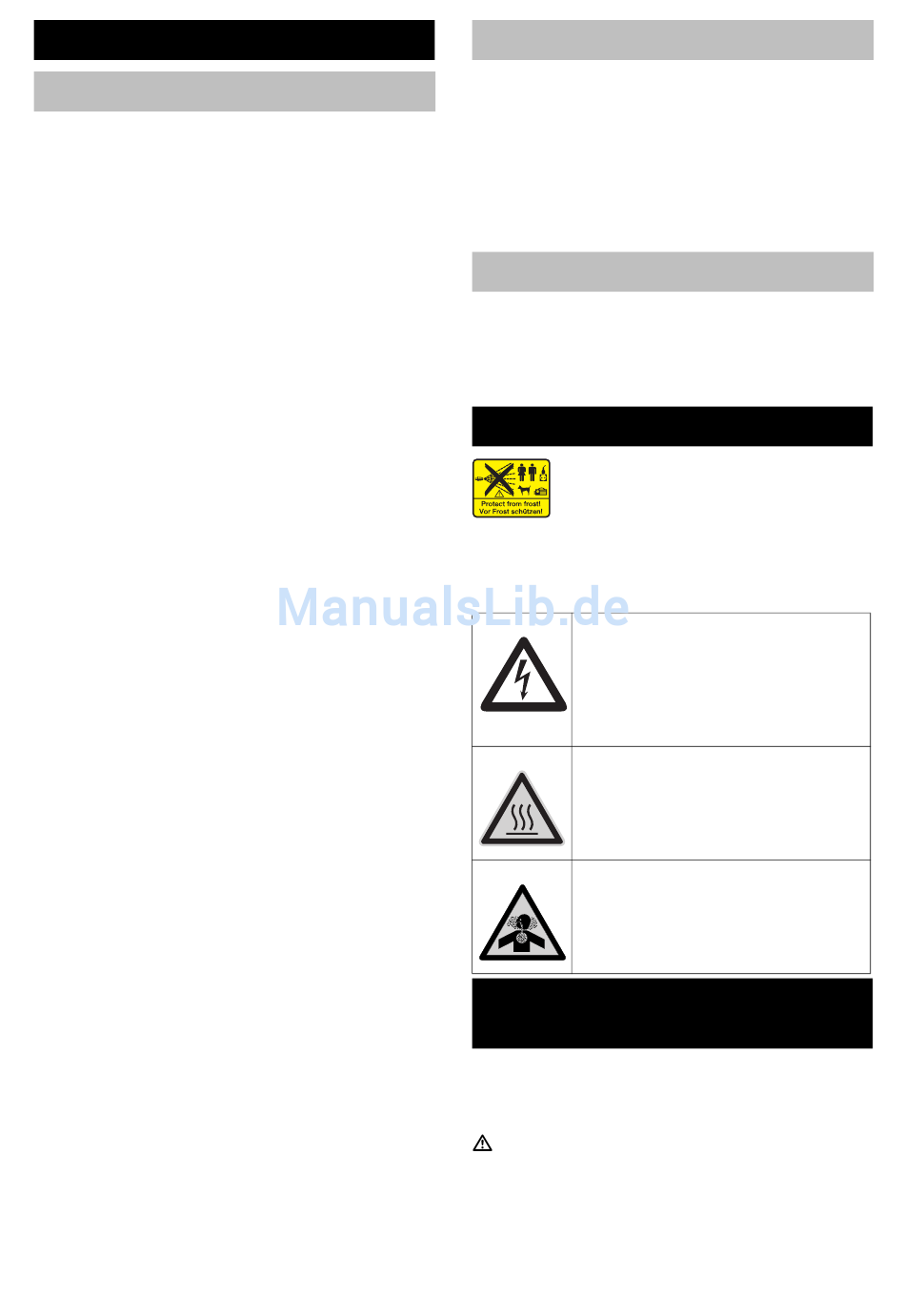

Oversigt; Symboler På Maskinen; Bestemmelsesmæssig Anvendelse - Kärcher HDS 6/10-4 C Classic Original Bedienungsanleitung

Oversigt

Maskinelementer
Fig. 1
1 Holder til strålerøret
2 Udsparing til rensemidlets sugeslange
3 Grebfordybning (på begge sider)
4 Vandtilslutning med si
5 Vandtilslutningssæt
6 Højtrykstilslutning EASY!Lock
7 Højtryksslange EASY!Lock
8 Strålerør EASY!Lock
9 Højtryksdyse (rustfrit stål)
10 Påfyldningsåbning til rensemiddel
11 Styringshjul med stopbremse
12 Brændstoffilter
13 Sikringshåndtag
14 EL-ledning
15 Aftrækker
16 Værktøjstaske
17 Sikringslås til håndsprøjtepistolen
18 Håndspøjtepistol EASY!Lock
19 Påfyldningsåbning til brændstof
20 Rensemiddel-doseringsventil
21 Betjeningsfelt
22 Opbevaring til håndsprøjtepistolen
23 Fodfordybning
24 Gribebøjle
25 Typeskilt
26 Skærmlås
27 Opbevaringssted til tilbehør
28 Brænder
29 Opbevaring til strålerør
30 Skærm
31 Systempleje Advance RM 110/RM 111
32 Tryk-/mængderegulering af pumpeen-
heden
33 Oliebeholder
34 Olie-bortledningsskrue
35 Kontraventil af rensemiddel-indsugningen
36 RM-sugeslange med filter
37 Brændstoffilter
38 Fastspændingsklemme
39 Slange til tørkørselssikringen
40 Tørkøringssikringen
41 Siv i tørkøringssikringen
42 Finfilter (vand)
43 Svømmerbeholder
Fig. 2
A Afbryder
1 Kontrollampe rotationsretning
(kun 3-fase enheder)
2 Kontrollampe "klar til brug"
3 Kontrollampe brændstof
4 Kontrollampe service
– Betjeningselementer til rengøringspro-
cessen er bul.
– Betjeningselementer til vedligeholdelse
og service er lysegrå.
Symboler på maskinen
Højtryksstråler kan være farlige,
hvis de ikke anvendes korrekt.
Strålen må ikke rettes mod personer, dyr,
tændt elektrisk udstyr eller mod højtryks-
renseren.
Fare på grund af elektrisk
spænding!
Arbejder på anlægget må kun
foretages af el-installatører eller
autoriserede specialister.
Skoldningsfare på grund af var-
me anlægskomponenter!
Forgiftningsfare! Røggas må
ikke indåndes.
Bestemmelsesmæssig
Rensning af: Maskiner, køretøjer, bygnin-
ger, værktøj, facader, terrasser, havered-
skaber, etc.
FARE
Fysisk Risiko! Ved brug på tankstationer el-
ler andre risikoområder skal der tages hen-
syn til de tilsvarende sikkerhedsregler.
– 2
DA
Betjeningsfelt
Farvekodning
anvendelse
