Installationsanweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an Ihren Yamaha
Erforderliches Werkzeug
• Entsprechende Anschluss-Bus-Leitung für Verbindungen mit
Motornetzwerken
• Bohrmaschine und Bohrer
1
◦ 3,2-mm-Bohrer (
/
Zoll) bei Verwendung von
8
Holzschrauben
9
◦ 3,6-mm-Bohrer (
/
64
Annietmuttern (optionales Zubehör)
9
◦ 7,2-mm-Bohrer (
/
32
Annietmuttern (optionales Zubehör)
• Montagesatz
◦ 4 Holzschrauben (im Lieferumfang enthalten)
◦ 4 M4-Metallgewindeschrauben bei Verwendung der
Annietmuttern (im Lieferumfang der als Zubehör
erhältlichen Annietmuttern enthalten)
◦ 4 M3-Metallgewindeschrauben bei Verwendung der
Annietmuttern (im Lieferumfang der als Zubehör
erhältlichen Annietmuttern enthalten)
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Februar 2017

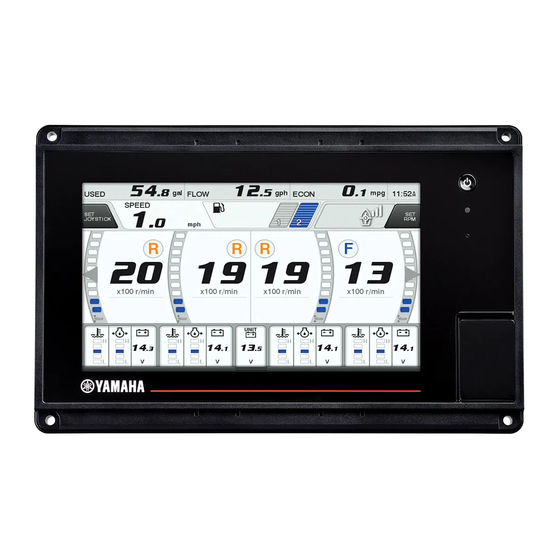

CL7 ANZEIGE
WARNUNG
HINWEIS
®
Händler.
Zoll) bei Verwendung der
Zoll) bei Verwendung der
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
• Beim Montageort darf es sich nicht um eine ebene,
horizontale Fläche handeln. Der Montageort sollte einen
vertikalen Winkel aufweisen.
Der Montageort und der Betrachtungswinkel sollten vor der
Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die
Bilddarstellung u. U. schlecht.
Anbringen des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Je nach Material der Montagefläche gibt es verschiedene
Möglichkeiten für Befestigungsteile. Möglicherweise benötigen
Sie abhängig von der gewählten Montageart weitere
Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten
Holzschrauben verwenden.
• Sie können Löcher bohren und Annietmuttern sowie
Metallgewindeschrauben verwenden (optionales Zubehör).
Die Annietmuttern können bei einer dünneren Montagefläche
die Stabilität steigern.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am gewählten Ort.
3
Bringen Sie mit einem 13-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
HINWEIS
HINWEIS
1
/
Zoll) eine oder
2
190-02076-72_0A
6YD-F819K-G0
