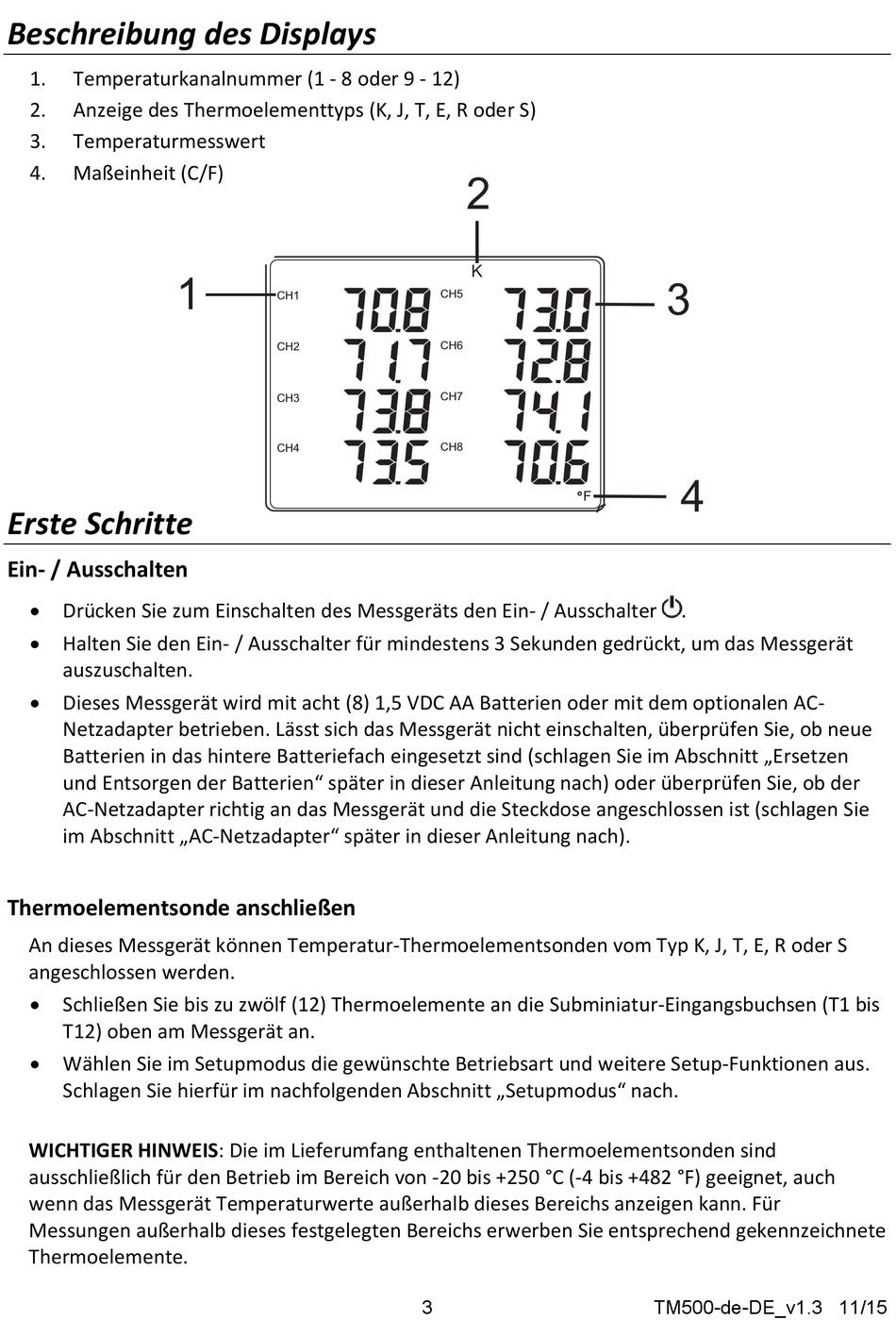

Beschreibung des Displays
1.
Temperaturkanalnummer (1 ‐ 8 oder 9 ‐ 12)
2.
Anzeige des Thermoelementtyps (K, J, T, E, R oder S)
3.
Temperaturmesswert
4.
Maßeinheit (C/F)
1
Erste Schritte
Ein‐ / Ausschalten
Drücken Sie zum Einschalten des Messgeräts den Ein‐ / Ausschalter .
Halten Sie den Ein‐ / Ausschalter für mindestens 3 Sekunden gedrückt, um das Messgerät
auszuschalten.
Dieses Messgerät wird mit acht (8) 1,5 VDC AA Batterien oder mit dem optionalen AC‐
Netzadapter betrieben. Lässt sich das Messgerät nicht einschalten, überprüfen Sie, ob neue
Batterien in das hintere Batteriefach eingesetzt sind (schlagen Sie im Abschnitt „Ersetzen
und Entsorgen der Batterien" später in dieser Anleitung nach) oder überprüfen Sie, ob der
AC‐Netzadapter richtig an das Messgerät und die Steckdose angeschlossen ist (schlagen Sie
im Abschnitt „AC‐Netzadapter" später in dieser Anleitung nach).
Thermoelementsonde anschließen
An dieses Messgerät können Temperatur‐Thermoelementsonden vom Typ K, J, T, E, R oder S
angeschlossen werden.
Schließen Sie bis zu zwölf (12) Thermoelemente an die Subminiatur‐Eingangsbuchsen (T1 bis
T12) oben am Messgerät an.
Wählen Sie im Setupmodus die gewünschte Betriebsart und weitere Setup‐Funktionen aus.
Schlagen Sie hierfür im nachfolgenden Abschnitt „Setupmodus" nach.
WICHTIGER HINWEIS: Die im Lieferumfang enthaltenen Thermoelementsonden sind
ausschließlich für den Betrieb im Bereich von ‐20 bis +250 °C (‐4 bis +482 °F) geeignet, auch
wenn das Messgerät Temperaturwerte außerhalb dieses Bereichs anzeigen kann. Für
Messungen außerhalb dieses festgelegten Bereichs erwerben Sie entsprechend gekennzeichnete
Thermoelemente.
CH5
CH1
CH6
CH2
CH7
CH3
CH8
CH4
3
2
K
F
3
4
TM500-de-DE_v1.3 11/15
