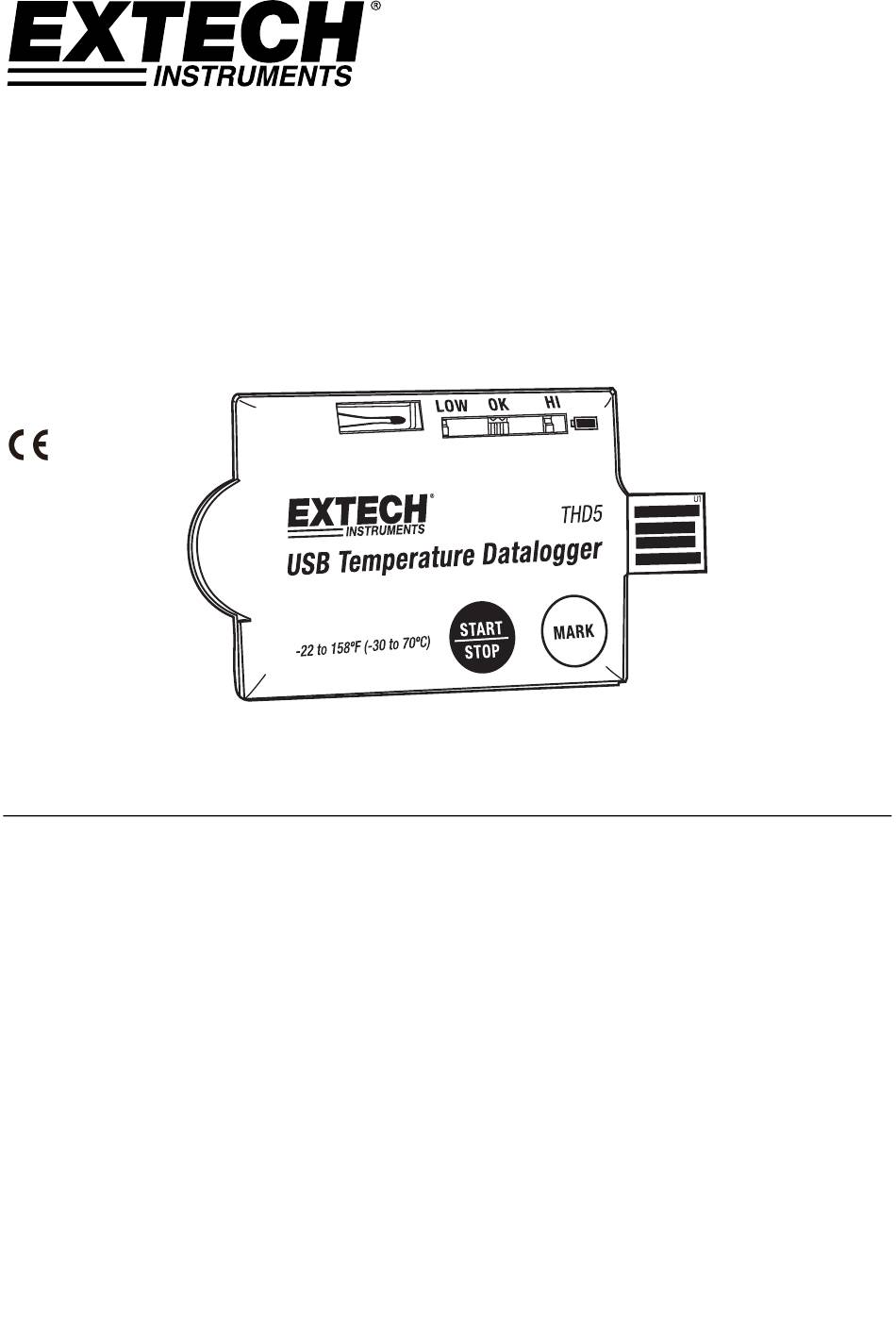

USB Temperatur‐Datenlogger
Modell THD5
Einführung
Vielen Dank, dass Sie sich für den USB Temperatur Datenlogger Modell THD5 für
„Einmalgebrauch" von Extech entschieden haben. Dieser Datenlogger wurde speziell für die
Überwachung des Transports von Produkten gemäß den kühlkettenspezifischen Anforderungen
entwickelt.
Der THD5 ist ein einfach zu bedienender, wasserdichter (IP65) und tragbarer USB Temperatur‐
Datenlogger. Der THD5 verwendet einen USB‐2.0‐Stecker, der für den benutzerdefinierten
Datenlogger‐Setup in einen USB‐Port eines PCs gesteckt werden kann. Der THD5 kann dann in
dem Bereich platziert werden, in dem die Temperatur überwacht werden soll. Einmal platziert,
kann der Benutzer mit der Taste START die Aufzeichnung beginnen. Wenn Sie fertig sind, kann
der THD5 anschließend wieder in den PC gesteckt werden, damit ein PDF‐Bericht mit den
protokollierten Temperaturmesswerten erstellt werden kann (Adobe Reader® Software
erforderlich).
Im Lieferumfang sind zehn (10) Datenlogger für den einmaligen Gebrauch enthalten. Jeder kann
8192 Temperaturmesswerte speichern. Dieses Messgerät wird vor Auslieferung vollständig
getestet sowie kalibriert.
BEDIENUNGSANLEITUNG
