1. Sicherheit
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die
durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.
maximal zulässige Eingangswerte dürfen nicht überschritten werden
-
das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden
-
bei Nichtgebrauch muss der Sensor mittels der Schutzkappe verschlossen werden
-
das Gerät darf nicht in der Nähe elektrischer Felder (Hochspannungen, Motoren) betrieben werden
-
stabilisieren Sie das Gerät vor Inbetriebnahme auf die Umgebungstemperatur- ein Öffnen des
-
Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden
-
das Gerät darf nie mit der Bedienoberfläche aufgelegt werden (nie: z.B. tastaturseitig auf einen
-
Tisch)
es dürfen keine technischen Veränderungen am Gerät vorgenommen werden
-
das Gerät sollte nur mit einem feuchten Tuch gereinigt werden / nur pH-neutrale Reiniger verwenden
-

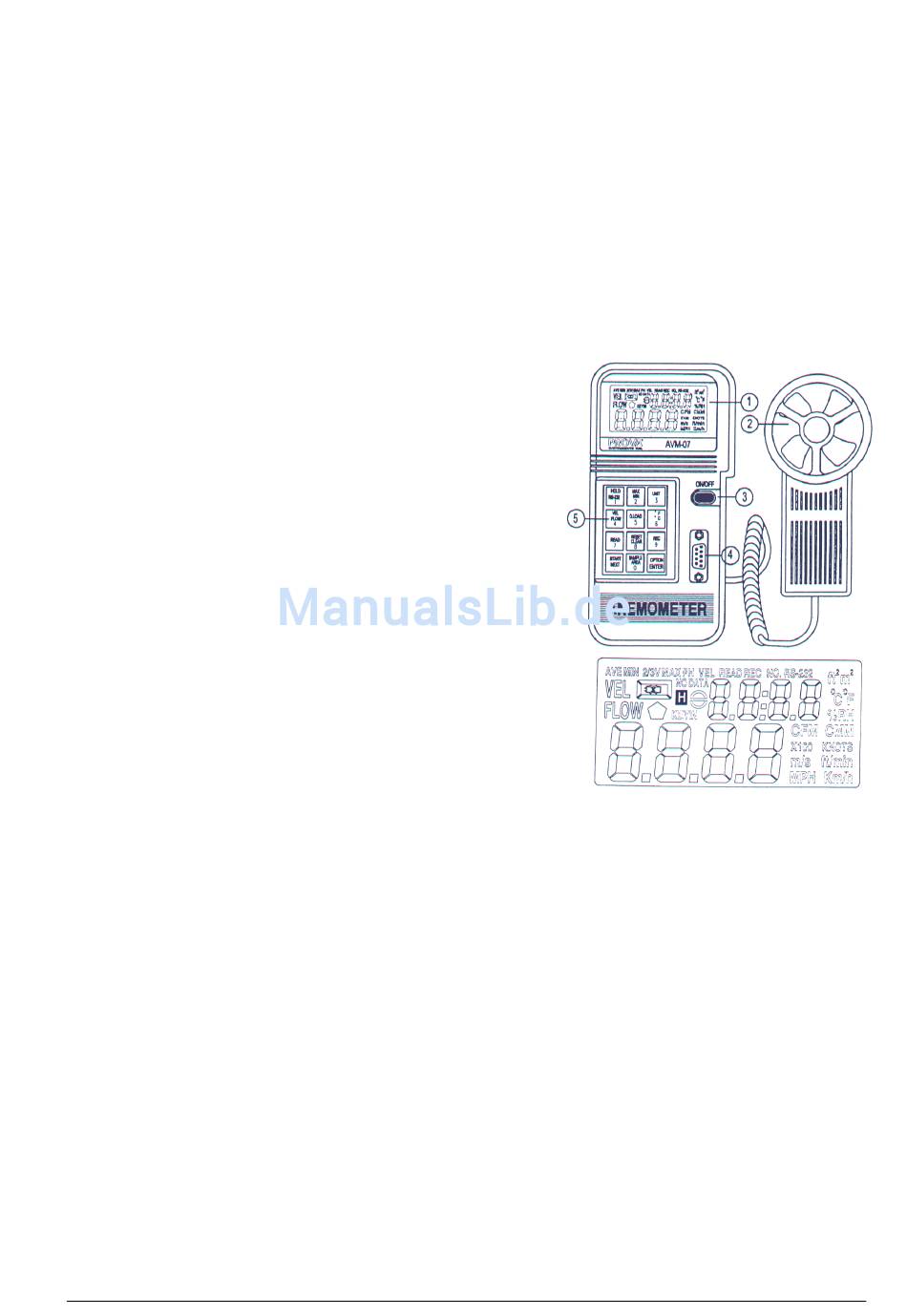

2. Beschreibung der Bedienelemente
1 = LCD-Display
2 = Flügelrad
3 = „Ein"-„Aus"-Schalter
4 = RS-232-Schnittstelle
5 = Funktions-Tastatur
AVE = Wenn Sie die Funktion der durchschnittlichen
Durchflussmessung angewählt haben, erscheint
dieses Zeichen
MIN =
Wenn Sie die „MAX/MIN"- Taste zweimal drücken,
erscheint dieses Symbol als Indikator für den Mini-
malwert
2/3 V = Dieses Zeichen wird zusammen mit „MAX" ange-
zeigt, wenn die 2/3-Volumenstrommessung ange-
wählt ist
MAX = Wenn Sie die „MAX/MIN"-Taste einmal drücken,
wird der Maximalwert gemessen
VEL = Wenn Sie die „VEL/FLOW"-Taste drücken (4), messen
Sie die Luftgeschwindigkeit
READ = Wenn die Lese-Funktion gewählt wird, zeigt dieses
Zeichen an, dass im Anemometer gespeicherte Daten
gelesen werden
REC = Bei der Aufnahme/ Speicherung von Messwerten erscheint dieses Zeichen
RS232 = Das Zeichen erscheint, wenn die Datenübertragungsfunktion angewählt ist
ft² =
Dieses Zeichen erscheint bei der Volumenstrommessung, wenn die Querschnittsfläche
in foot² angegeben wurde
m² =
Dieses Zeichen erscheint bei der Volumenstrommessung, wenn die Querschnittsfläche
in m² angegeben wurde
°C =
Dieses Symbol indiziert die Temperaturmessung in der Einheit °Celsius
°F =
Dieses Symbol indiziert die Temperaturmessung in der Einheit °Fahrenheit
CFM = Dieses Symbol indiziert die Messeinheit „cubic feet per minute" (Volumenstrom)
CMM = Dieses Symbol indiziert die Einheit „Kubikmeter pro Minute" = m³/min (Volumenstrom)
x100 = Dieses Symbol indiziert, dass die aktuell im Display angezeigten Werte mit „100" multi-
pliziert werden
x10 =
Dieses Symbol indiziert, dass die aktuell im Display angezeigten Werte mit „10" multipliziert
werden
m/s =
Dieses Zeichen gibt an, dass die Messeinheit m/s ist
ft/min = Dieses Zeichen gibt an, dass die Messeinheit ft/min ist
MPH = Dieses Zeichen gibt an, dass die Messeinheit mph ist
km/h = Dieses Zeichen gibt an, dass die Messeinheit km/h ist
3
