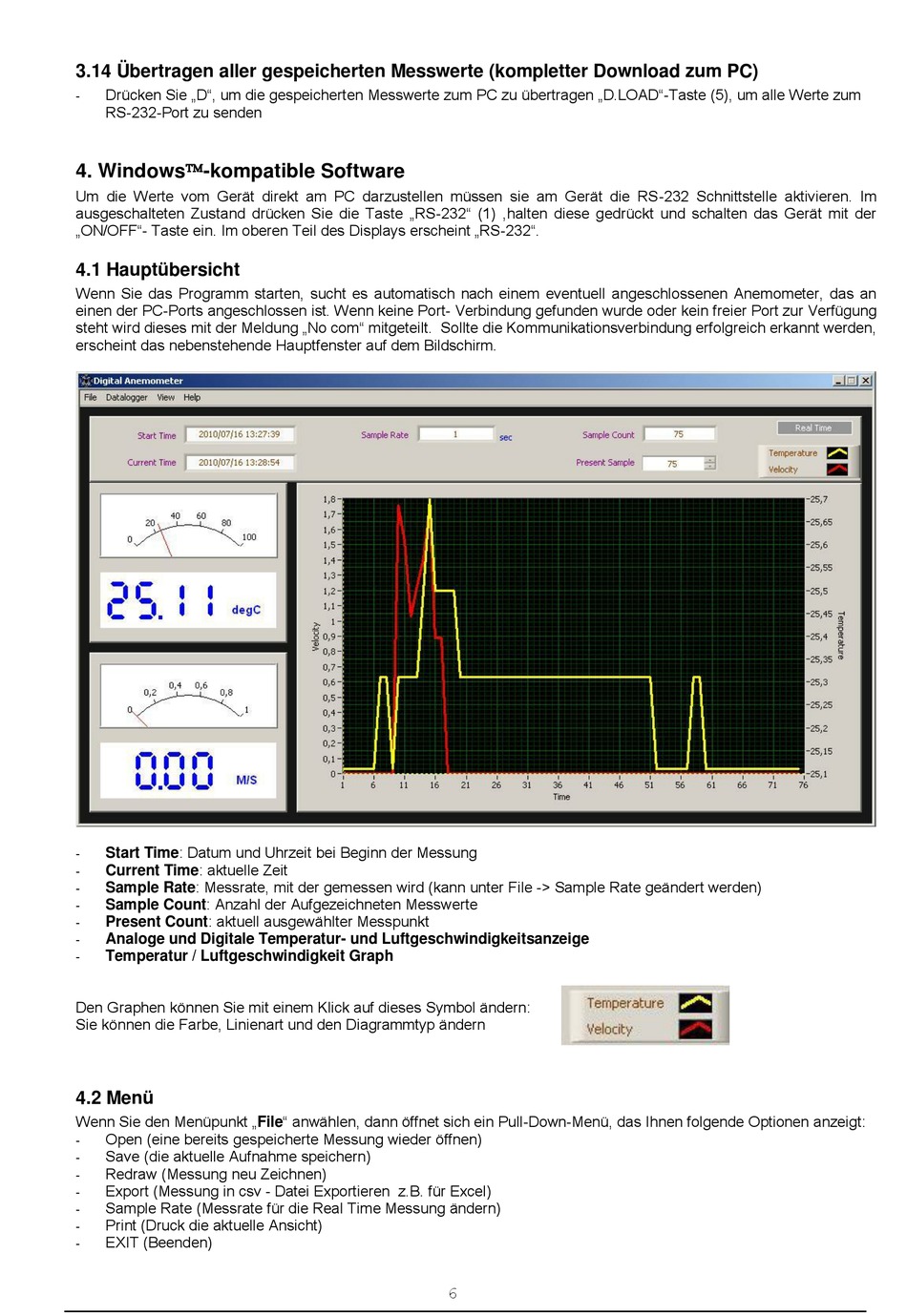

3.14 Übertragen aller gespeicherten Messwerte (kompletter Download zum PC)
Drücken Sie „D", um die gespeicherten Messwerte zum PC zu übertragen „D.LOAD"-Taste (5), um alle Werte zum
-
RS-232-Port zu senden
4. Windows-kompatible Software
Um die Werte vom Gerät direkt am PC darzustellen müssen sie am Gerät die RS-232 Schnittstelle aktivieren. Im
ausgeschalteten Zustand drücken Sie die Taste „RS-232" (1) ,halten diese gedrückt und schalten das Gerät mit der
„ON/OFF"- Taste ein. Im oberen Teil des Displays erscheint „RS-232".
4.1 Hauptübersicht
Wenn Sie das Programm starten, sucht es automatisch nach einem eventuell angeschlossenen Anemometer, das an
einen der PC-Ports angeschlossen ist. Wenn keine Port- Verbindung gefunden wurde oder kein freier Port zur Verfügung
steht wird dieses mit der Meldung „No com" mitgeteilt. Sollte die Kommunikationsverbindung erfolgreich erkannt werden,
erscheint das nebenstehende Hauptfenster auf dem Bildschirm.
Start Time: Datum und Uhrzeit bei Beginn der Messung
-
Current Time: aktuelle Zeit
-
Sample Rate: Messrate, mit der gemessen wird (kann unter File -> Sample Rate geändert werden)
-
Sample Count: Anzahl der Aufgezeichneten Messwerte
-
Present Count: aktuell ausgewählter Messpunkt
-
-
Analoge und Digitale Temperatur- und Luftgeschwindigkeitsanzeige
-
Temperatur / Luftgeschwindigkeit Graph
Den Graphen können Sie mit einem Klick auf dieses Symbol ändern:
Sie können die Farbe, Linienart und den Diagrammtyp ändern
4.2 Menü
Wenn Sie den Menüpunkt „File" anwählen, dann öffnet sich ein Pull-Down-Menü, das Ihnen folgende Optionen anzeigt:
Open (eine bereits gespeicherte Messung wieder öffnen)
-
Save (die aktuelle Aufnahme speichern)
-
Redraw (Messung neu Zeichnen)
-
Export (Messung in csv - Datei Exportieren z.B. für Excel)
-
Sample Rate (Messrate für die Real Time Messung ändern)
-
Print (Druck die aktuelle Ansicht)
-
EXIT (Beenden)
-
6
