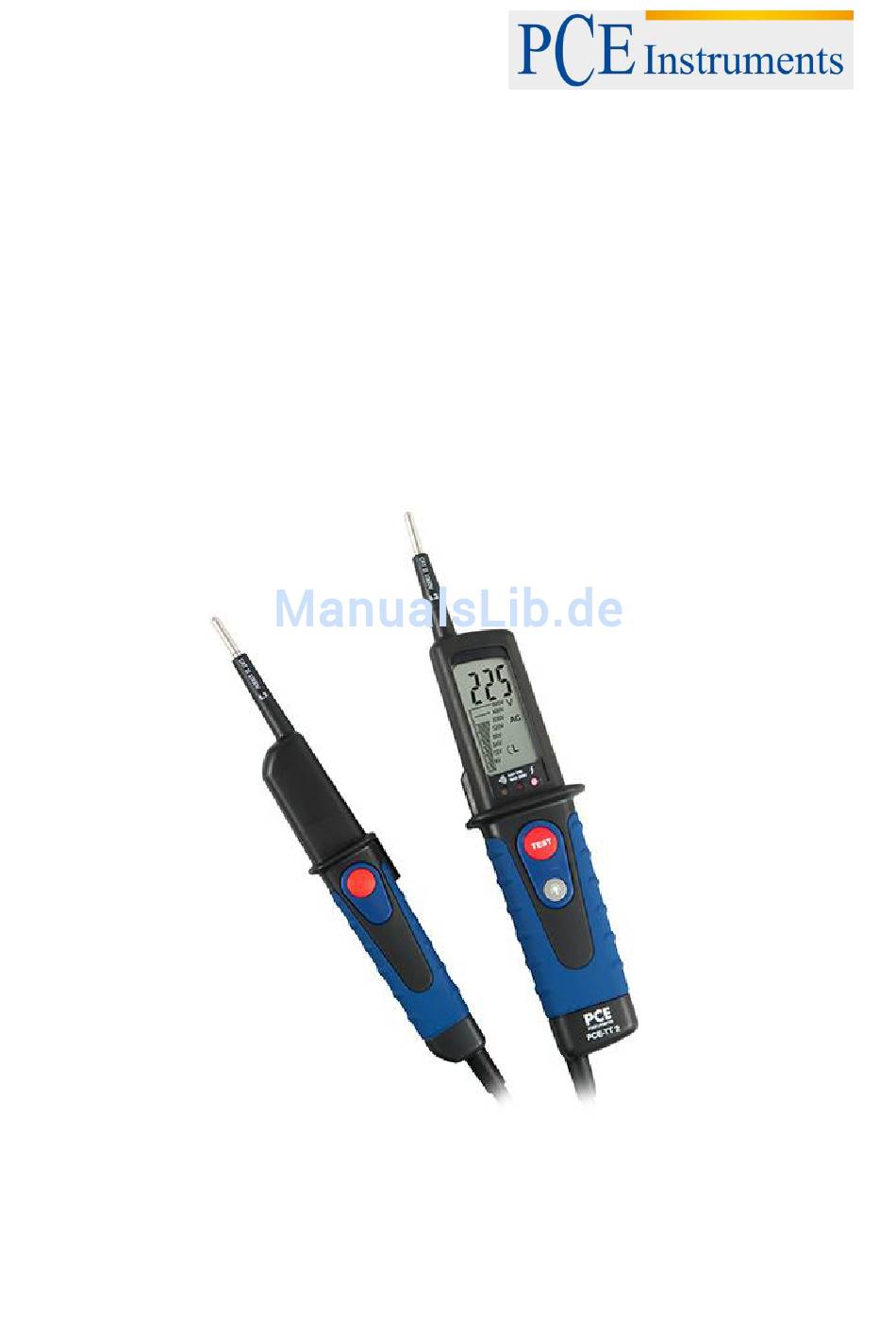

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Spannungstester PCE-TT 2 Version 1.0 Erstelldatum 11.03.2016 Letzte Änderung 19.08.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Lieferumfang ..........................3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Gerät ............................5 Display ............................5 Bedienung ........................ 6 Spannungsprüfung ........................6 Einpolige Phasenprüfung ......................6 Durchgangsprüfung ........................6 Drehfeldrichtungsbestimmung ....................6 Messstellenbeleuchtung ......................6 Spannungsmessung mit niedrigem Innenwiderstand .............. -
Seite 3: Einleitung
Vielen Dank, dass Sie sich für den Kauf eines Spannungsprüfers von PCE Instruments entschieden haben. Der Spannungsprüfer PCE-TT 2 ist ein praktisches Werkzeug für den Industriebereich, aber auch für tägliche Wartungs- und Instandsetzungen. Durch seine langen Messspitzen, welche bis CAT III 1000 V ausgelegt sind, können Sie an sämtlichen Stellen bequem messen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Spannungsbereiche 6, 12, 24, 50, 120, 230, 400 V AC/DC; 690 V DC Genauigkeit V/DC: ±1,0 % vom Messwert ±3 Dgt. V/AC: ±1,5 % vom Messwert ±5 Dgt. Auflösung 1 V AC/DC C/AC Frequenzbereich 50/60 Hz 100 … 400 V bei 50/60 Hz Drehfeldanzeige Durchgangsprüfung Widerstandsbereich... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerät Prüfspitze – (L1) Prüfspitze + (L2) Messpunktbeleuchtung LCD-Anzeige Taster für Niedrigimpedanztest (L2) Taste für Messpunktbeleuchtung Batteriefach Taster für Niedrigimpedanztest (L1) Display 3 ½ - stelliges Display Balkengrafik AC/DC Drehrichtungsanzeige LED für Durchgangsprüfung LED für Niedrigimpedanztest LED für 1-polige Phasenprüfung... -
Seite 6: Bedienung
Leiterwiderstand unter 220 Ω, sollte nun ein akustisches Signal ertönen, sowie ein LED-Signal zu sehen sein. Drehfeldrichtungsbestimmung Der PCE-TT 2 ist auch in der Lage, die Drehfeldrichtung zu bestimmen. Die Drehfeldrichtungserkennung wird zwar immer angezeigt, kann aber nur innerhalb eines Drehstrom-Systems ermittelt werden. Dabei würde das Gerät die Spannung zwischen zwei Leitern angeben. -
Seite 7: Batterieaustausch
BETRIEBSANLEITUNG Batterieaustausch Um die Batterien einzulegen oder auszutauschen, lösen Sie die Schraube neben dem Kabel am Anzeigegerät. Nun können Sie das Batteriefach öffnen. Legen die die Batterien nun ein, beachten Sie dabei die korrekte Polung. Setzen Sie die Batterie, welche dem Kabel am nächsten ist, bitte mit dem Minuspol voran ein.
