www.warensortiment.de
1. Sicherheit ........................................................... 2
2. Technische Daten ..................................................... 2
3. Funktionalitäten ....................................................... 4
4. Messung ............................................................ 5
4.2 Messung des Volumenstromes ................................... 5
A) Volumenstrommessung ........................................... 5
4.3 Externer Temperaturfühler .................................... 6
4.4 „DATA-HOLD" - Funktion ....................................... 6
4.5 Aufnahme von „MAX/MIN" - Werten .............................. 6
4.6 Datenspeicher ................................................ 6
6. Datenübertragung zum PC ............................................... 8
7. Batteriewechsel ....................................................... 8
8. System Reset ......................................................... 8
Bedienungsanleitung

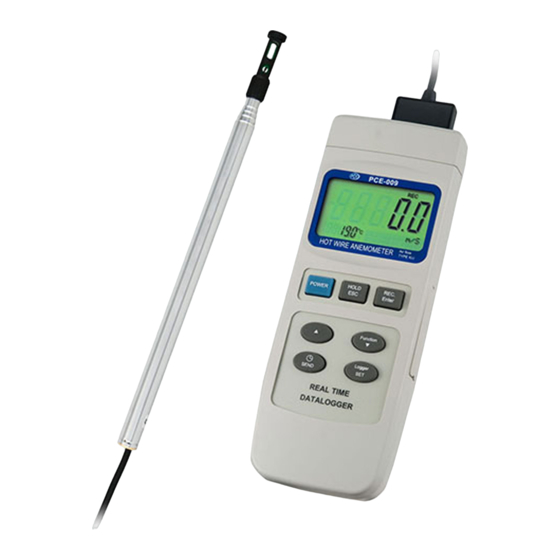

Hitzedraht - Anemometer PCE-009
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Fon: (49) 0 29 03 976 99 0
Fax: (49) 0 29 03 976 99 29
info@warensortiment.de
www.warensortiment.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-009

Inhaltszusammenfassung für PCE Instruments PCE-009

  • Seite 1: Inhaltsverzeichnis

    Fon: (49) 0 29 03 976 99 0 Fax: (49) 0 29 03 976 99 29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Hitzedraht – Anemometer PCE-009 1. Sicherheit ............2 2. Technische Daten ............. 2 3. Funktionalitäten ............4 4. Messung ............5 4.1 Messung der Luftströmung und Temperatur ......

  • Seite 2: Sicherheit

    1. Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. maximal zulässige Eingangswerte dürfen nicht überschritten werden das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden starke Erschütterungen sind zu vermeiden bei Nichtgebrauch muss der Sensor mittels der Schutzkappe verschlossen werden das Gerät darf nicht in der Nähe starker elektrischer Felder (Transformatoren,...
  • Seite 3 Volumenstrom Messung Messbereich Auflösung Flächenbereich 0...36000 m³/min 0...9 / 0,001 0,001...30,0 m² (m³/min) 10...99 / 0,01 100...999 / 0,1 >1000 / 1 CFM (ft³/min) 0...1271200 ft³/min 0...999 / 0,01 0,01...322,91 ft² 1000...9999 / 0,1 10000...99999 / 1 100000...999999 / 10 >1000000 / 100 Temperatur Messbereich...

  • Seite 4: Funktionalitäten

    3. Funktionalitäten 3-1 LCD-Anzeige 3-2 Ein-/ Ausschalttaste 3-3 „HOLD“- Halte-Taste (ESC Taste) 3-4 „REC“-Aufnahme-Taste (Enter Taste) 3-5 „▲“-Aufwärtstaste 3-6 „FUNCTION“-Auswahl der Messfunktion „▼“ - Abwärtstaste 3-7 „SEND“-Taste (Uhrzeit Taste) 3-8 „SET“- Taste (Logger Taste) 3-9 „STAND“-Ständer 3-10 Batteriefach-/ Deckel 3-11 Stativ-Befestigungsbuchse 3-12 Einstellschraube für Displayhelligkeit 3-13 „RESET“-Schalter 3-14 RS-232-Ausgang...

  • Seite 5: Messung

    4. Messung Wenn Sie keine Messungen durchführen schützen Sie den empfindlichen Hitzedrahtsensor indem Sie die Schutzkappe über die Sensoröffnung schieben. Die Schutzkappe befindet sich dann in der oberen Position am Sensorkopf. Wichtig : Berühren Sie den Hitzdraht- und Temperatursensor nicht mit den Fingern oder mit anderen festen Gegenständen, wie z.B.: Werkzeugen etc.

  • Seite 6: B) Nullpunkt-Kalibrierung Des Anemometers

    5) Halten Sie nun die Teleskopstange (3-20) in den zu messenden Luftstrom, achten Sie darauf das die weiße Markierung in Strömungsrichtung ausgerichtet ist. Im Display wird nun der gemessene Volumenstrom angezeigt. B) Nullpunkt-Kalibrierung des Anemometers Drücken Sie die Taste „FUNCTION“ (3-6) bis im Display m/s, Ft/min, Km/h, Knots oder Mile/h angezeigt wird.

  • Seite 7: Weitere Einstellmöglichkeiten (Auto Power Off, Temp.- Einheit

    5. Weitere Einstellmöglichkeiten (Auto Power Off, Temp.- einheit...) Bevor Sie nachfolgend beschriebene Funktion nutzen können stellen Sie sicher das die „HOLD“ und „REC“ Funktion deaktiviert ist. Im Display wird nicht „HOLD“ oder „REC“ angezeigt. Drücken Sie Taste „SET“ (3-8) und halten diese 2 Sek. lang gedrückt, nun befinden Sie sich im Einstellmodus.

  • Seite 8: Datenübertragung Zum Pc

    Finish (Einstellmodus verlassen) Das Menü können Sie jederzeit über das ESC-Taste verlassen. 6. Datenübertragung zum PC Bevor Sie Daten aus dem Messwertspeicher zu einem Computer übertragen können, vergewissern Sie sich, dass die Funktionen „REC“ und „HOLD“ deaktiviert sind. Dieses erkennen Sie daran, dass im Display nicht die Anzeige erscheint „REC“ , rechts oben oder „HOLD“...
