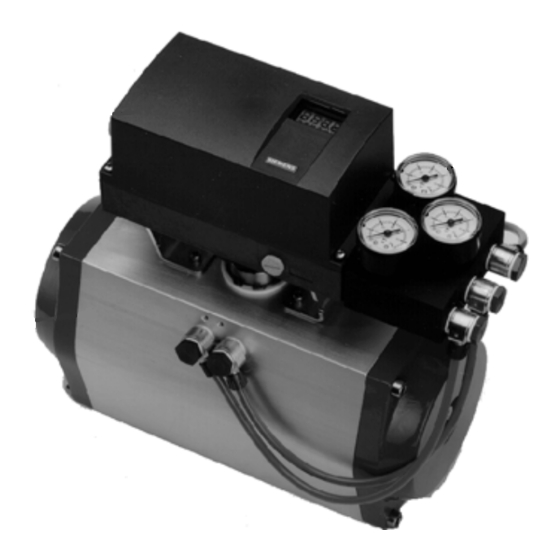

SIPART PS2 FF
6DR56xx
Ausgabe 04/2006
Gerätehandbuch
Elektropneumatischer Stellungsregler mit F
für Schub- und Schwenkantriebe
SIPART PS2 FF Gerätehandbuch
A5E00214568-02
Fieldbus
OUNDATION
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPART PS2 FF

Inhaltszusammenfassung für Siemens SIPART PS2 FF

  • Seite 1 SIPART PS2 FF 6DR56xx Ausgabe 04/2006 Gerätehandbuch Elektropneumatischer Stellungsregler mit F Fieldbus OUNDATION für Schub- und Schwenkantriebe SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 2: A5E00214568

    D--76181 Karlsruhe Technische Änderungen bleiben vorbehalten Marken SIMATICR, SIPARTR, SIRECR, SITRANSR sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Anleitung können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können. “F ”...

  • Seite 3: Inhaltsverzeichnis

    ........... . . SIPART PS2 FF Gerätehandbuch...
  • Seite 4 ........SIPART PS2 FF Gerätehandbuch A5E00214568-02...
  • Seite 5 ..........SIPART PS2 FF Gerätehandbuch...
  • Seite 6 SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 7: Hinweise Für Den Betreiber

    Betrieb dieses Produktes zu erreichen, darf es nur in der vom Her- steller beschriebenen Weise eingesetzt werden. Darüber hinaus setzt der einwandfreie und sichere Betrieb dieses Produktes einen sachge- mäßen Transport, fachgerechte Lagerung und Aufstellung sowie sorg- fältige Bedienung und Instandhaltung voraus. SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 8: Klassifizierung Der Sicherheitshinweise

    Gefährdungsgrad folgendermaßen dargestellt: GEFAHR bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen wer- den. WARNUNG bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen wer- den. SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 9: Qualifiziertes Personal

    Bedienung bezogenen Inhalt dieses Handbuches kennen. oder als Inbetriebsetzungs- und/oder Servicepersonal eine zur Re- paratur derartiger Einrichtungen der Automatisierungstechnik befä- higende Ausbildung besitzen bzw. die Berechtigung haben, Strom- kreise und Geräte/Systeme gemäß den Standards der SIPART PS2 FF Gerätehandbuch A5E00214568-02...
  • Seite 10 Stromkreisen betrieben wurden, die nicht der in Ihrem Land gültigen Prüfbescheinigung entsprechen. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemä- ßen Transport, fachgerechte Lagerung, Aufstellung und Montage so- wie sorgfältige Bedienung und Instandhaltung voraus. SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 11: Bestimmungsgemäßer Gebrauch

    Internetadresse verfügbar. Wünschen Sie weitere Informationen oder treten besondere Probleme auf, die in der Anleitung nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Siemens--Nie- derlassung anfordern. Ihre örtliche Siemens--Niederlassung finden Sie im Internet unter: www.siemens.de/prozessinstrumentierung Klicken Sie auf ”Kontakt”...

  • Seite 12: Hinweise Zur Gewährleistung

    Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflich- tungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung ent- hält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen in dieser Unterlage weder erweitert noch beschränkt.

  • Seite 13: Einführung

    Ausführungen Den Stellungsregler gibt es für folgende Antriebe: doppeltwirkende und einfachwirkende Für folgende Anwendungen: explosionsgefährdete oder nicht explosionsgefährdete Anwendungen. Gehäuse In dem Gehäuse sind die Elektronik mit Display, Stellungsrückmeldung, sowie der Ventilblock integriert. SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 14: Umweltschutz

    Zone 1 oder Zone 2 eingesetzt werden. Die druckfeste Variante kann im explosionsgefährdeten Bereich in Zone 1 oder Zone 2 eingesetzt werden. Die Stellungsregler SIPART PS2 FF (Ausführung 6DR561* für einfach- SIL-Anwendungen wirkende Antriebe) sind auch geeignet zur Stellungsregelung an Arma-...
  • Seite 15 Stellungsregler, einfach wirkend in Metallgehäuse Laterne Manometerblock, einfach wirkend Ventil Bild 1-1 Stellungsregler angebaut an Schubantrieb (einfach wirkend) Stellungsregler, doppelt wirkend im Kunststoffgehäuse Schwenkantrieb Manometerblock, doppelt wirkend Bild 1-2 Stellungsregler angebaut an Schwenkantrieb (doppelt wirkend) SIPART PS2 FF Gerätehandbuch A5E00214568-02...
  • Seite 16 Stellungsregler, einfach wirkend im druckfesten Metallgehäuse Laterne Manometerblock, einfach wirkend Bild 1-3 Druckfester Stellungsregler angebaut an Schubantrieb (einfach wirkend) Stellungsregler, doppelt wirkend im druckfesten Metallgehäuse Schwenkantrieb Manometerblock, doppelt wirkend Bild 1-4 Druckfester Stellungsregler angebaut an Schwenkantrieb (doppelt wirkend) SIPART PS2 FF Gerätehandbuch A5E00214568-02...

  • Seite 17: Aufbau Und Arbeitsweise

    Hub- bzw. Drehwinkelüberschreitung oder -unterschrei- tung ansprechen, überwacht werden. Die Ausgabe der Grenzwertalarme erfolgt über das Alarm-Optionsmo- dul, das zusätzlich über einen Störmeldeausgang die Funktion des Stellungsreglers und des Stellgerätes überwachen und melden kann. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 18: Aufbau Typenschild

    Die innere Rutschkupplung (9, Bild 2-2, Seite 19) ist fixiert und darf bei der druckfest gekapselten Version nicht verstellt werden. Aufbau Typenschild Bestellnummer Fabrikationsnummer Hersteller Herstellungsort Produktname Schutzart Technische Daten Betriebsanleitung beachten Bild 2-1 Aufbau Typenschild,Beispiel mit Schutzart EEx ia/ib SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 19: Gerätekomponenten

    Display Grundleiterplatte Ausgang: Stelldruck Y2 Anschlussklemmen Optionsmodule Bedientasten Schirmauflage (nur bei Kunststoffgehäuse) Drossel Buskabel Drossel Y1 Klemmenschild auf Abdeckung Drossel Y2 Spülluftumschalter Schalldämpfer bei doppelt wirkenden Antrieben Bild 2-2 Ansicht des Stellungsreglers (Deckel geöffnet; Kunststoffgehäuse) SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 20: Grundplatine

    2.3.2 Elektrische Anschlüsse Die Anschlussklemmen des Grundgerätes, des I -, SIA- und des Alarm-Optionsmoduls sind an den linken Vorderkanten angeordnet und zueinander treppenförmig versetzt. Eine Baugruppenabdeckung sichert die Komponenten gegen Heraus- ziehen und verhindert eine falsche Montage. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 21: Pneumatische Anschlüsse

    Anschlüsse für integrierten Anbau bei einfachwirkenden Schubantrieben: Stelldruck Y1 Abluftausgang E (nicht bei druckfester Ausführung) Im Auslieferungszustand sind diese Anschlüsse durch Schrauben ver- schlossen (siehe Bild 3-1, Seite 37, Bild 3-3, Seite 38 und Bild 3-4, Seite 39). SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 22 Uhrzeigersinn - auf die Betätigungswelle des Ventils gesehen - als ”Auf” definiert. letzte Stellung (vor Hilfsener- gieausfall) down down down down down down letzte Stellung (vor Hilfsener- gieausfall) down down Bild 2-6 pneumatischer Anschluss Stellwirkung SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 23: Anbausätze

    Bild 2-5, Seite 21) die Luftleistung reduziert werden. Rechtsdrehend vermindert man die Luftleistung bis zum Absperren. Zum Einstellen der Drosseln empfiehlt es sich diese zu schließen und anschließend lang- sam zu öffnen (siehe Initialisierung RUN3). Innensechskant 2,5 mm Y1 Y2 Bild 2-8 Drosseln SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 24: Arbeitsweise

    Diese Parameter können Sie über die Kommunikationsprogramme, wie z. B. AMS, auslesen und dokumentie- ren. Insbesondere durch den Vergleich der Altwert mit den aktuell er- mittelten Werten können Sie Rückschlüsse auf den Verschleiß der Ar- matur ziehen (Diagnosefunktion). SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 25: Auslieferungszustand

    Die jeweiligen Anschlüsse für einfach- bzw. doppeltwirkende Aus- führung sind gemäß der Bestellung werksseitig vorbereitet. Die rückseitigen pneumatischen Anschlüsse sind verschlossen. Der Eingang für die Sicherheitsabschaltung (shut down) ist nicht akti- viert. Die Simulationsfreigabebrücke ist nicht gesteckt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 26: Optionsmodule

    Schrauben (1.1) zu verhindern, hat sich folgende Vorge- hensweise bei der Montage der Baugruppenabdeckung (1) bewährt: 1. die Schrauben entgegengesetzt dem Uhrzeigersinn solange drehen, bis sie im Gewindegang spürbar einrasten. 2. beide Schrauben im Uhrzeigersinn gefühlvoll festdrehen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 27: Stellscheibe Für A2 (Klemmen 51 Und 52) 8 Verstellrad Rutschkupplung

    Bandkabel für Alarmmodul Isolierabdeckung Bandkabel für Iy-Modul Ventilblock Stellscheibenlager Bild 2-10 Einbau der Optionsmodule 2.6.2 Einbau Optionsmodule bei druckfester Ausführung Für den Stellungsregler in druckfester Ausführung gibt es folgende Op- tionsmodule: -- I -Modul -- Alarmmodul SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 28 Schraube (1.1) neben der Anzeige zu verhindern, hat sich folgende Vorgehensweise bei der Montage der Baugruppenab- deckung (1) bewährt: 1. die Schrauben entgegengesetzt dem Uhrzeigersinn solange drehen, bis sie im Gewindegang spürbar einrasten. 2. beide Schrauben im Uhrzeigersinn gefühlvoll festdrehen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 29: Iy-Modul

    Mit dem I -Optionsmodul kann -- potentialgetrennt vom Grundgerät -- Funktion die aktuelle Antriebsstellung als Zweileitersignal I = 4 bis 20 mA aus- gegeben werden. Durch die dynamische Ansteuerung des I -Moduls ist auch dieses fehlerselbstmeldend. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 30: Alarmmodul

    Das Alarmmodul (4) wird unterhalb der Grundleiterplatte in den Bau- gruppenträger bis zum Anschlag eingeschoben und über das mitgelie- ferte 8-polige Flachbandkabel (5) an der Grundleiterplatte angeschlos- sen (siehe Bild 2-10, Seite 27 und Bild 2-11, Seite 29). SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 31: Sia-Modul

    Sie die Grundleiterplatte mit den beiden Befestigungs- schrauben (2.1) wieder an. Stellen Sie alle elektrische Verbindungen zwischen Grundleiter- platte und Optionen mit den beiliegenden Bandkabeln und zwi- schen Grundleiterplatte und Potentiometer mit dem Potentiometer- kabel her. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 32: Einstellen Der Beiden Grenzwerte

    Einstellen möglich. 2.6.6 Grenzwert-Kontaktmodul Das Grenzwert-Kontaktmodul enthält Einen Binärausgang zur Ausgabe einer Sammelstörungsmeldung (siehe Alarmmodul) Zwei Schalter zur Meldung von zwei mechanisch einstellbaren Grenzwerten. Diese beiden Schalter sind elektrisch unabhängig von der restlichen Elektronik. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 33 Isolierabdeckung (10) über dem Grenzwert-Kontaktmodul einseitig unter der Auflagefläche der Grundleiterplatte an die Containerwand anlegen. Die Aussparungen der Isolierabdeckung müssen sich in die entsprechenden Stege der Containerwand einfügen. Isolierab- deckung durch vorsichtiges Verbiegen der Containerwände auf das Grenzwert-Kontaktmodul auflegen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 34: Anschließen

    Schieben Sie die durchsichtige Abdeckung (2) bis zum Anschlag an der Grundleiterplatte. Ziehen Sie die Schraube (1) der durchsichtige Abdeckung (2) an. Befestigen Sie die Leitungen jedes Schalters paarweise mit den mitgelieferten Kabelbindern (3) an der Lasche der Leiterplatte. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 35: Emv--Filtermodul

    (Potentiometer oder NCS) betrieben werden (siehe Kapitel ”3.3.2 Hin- weise für den Einsatz von Stellungsreglern, die starken Beschleunigun- gen oder Vibrationen ausgesetzt sind”, Seite 42 ). Hierfür steht das EMV--Filtermodul mit der Bestellnummer C73451--A430--D23 zur Verfü- gung. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 36: Zubehör

    Der Manometerblock für doppelt wirkende Antriebe enthält drei Mano- meter, die mit O-Ringen auf den seitlichen pneumatischen Anschluss geschraubt werden. Angezeigt werden die Werte für den Eingangs- druck (Zuluft PZ) und Ausgangsdruck (Stelldruck Y1 und Y2). SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 37: Betriebsvorbereitung

    Gerätehandbuches beschrieben. Maßbilder 50 x 4 x M6 9 tief M8, 9 tief Alle 11,2 Luftanschlüsse G 1/4 oder 1/4” NPT M20 x 1,5 oder NPT-Adapter 14,5 38,5 88,5 Bild 3-1 Maßbild Ausführung Kunststoffgehäuse 6DR5xx0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 38 Maßbild Anschlussleiste für Kunststoffgehäuse 6DR5xx0 50 x 4 x M6 9 tief M8, 9 tief Alle 11,2 Luftanschlüsse G 1/4 oder 1/4” NPT M20 x 1,5 oder NPT-Adapter 14,5 38,5 88,5 Bild 3-3 Maßbild Ausführung Metallgehäuse 6DR5xx1 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 39: Montage

    2. Elektrische Hilfsenergie anschließen Siehe Kapitel 3.4, S. 54 3. Pneumatische Hilfsenergie anschließen Siehe Kapitel 3.5, S. 63 4. Inbetriebnahme durchführen Siehe Kapitel 3.6, S. 64 Beachten Sie bitte auch die Warnhinweise auf Seite 10 und 54! SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 40: Hinweise Für Den Einsatz Von Stellungsreglern In Nasser Umgebung

    Gefahr besteht, dass das Wasser einfrieren kann. Um zu verhindern, dass im normalen Betrieb Wasser in das Gerät (z.B. durch die Abluftöffnungen) laufen kann oder das Display schlecht ab- lesbar ist, vermeiden Sie bitte die in Bild 3-5 dargestellten ungünstigen Einbaulagen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 41: Vorgehensweise

    Den Stellungsregler nach Möglichkeit so montieren, dass der Schall- dämpfer aus Sinterbronze an der Unterseite des Gehäuses nach unten zeigt (senkrechte Einbaulage). Falls dies nicht möglich ist, sollte der Schalldämpfer durch eine geeignete Verschraubung mit einem Kunststoffschlauch ersetzt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 42: Montage Der Verschraubung Mit Kunststoffschlauch

    Verstellung aufgrund der oben genannte Einflüsse verhindert. Diese beiden Einstellmöglichkeiten sind auf Zusatzschildern durch Symbole gekennzeichnet (siehe Bild 3-6, Seite 43). Beachten Sie, dass Sie diese Fixierungen nur vorzunehmen brauchen, wenn Sie mit extre- men Beschleunigungen oder starken Vibrationen rechnen müssen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 43 Deshalb müssen Sie den gelben Ring erst wieder in die Neutralstel- lung bringen, falls Sie den Getriebeübersetzungsumschalter (z. B. nach einem Wechseln des Antriebs) verstellen müssen. Arretierung Lösen Rutschkupplung Feststellen Bild 3-6 Festelleinrichtung und Arretierung SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 44 Stellungserfassungssystems C73451-A430-D78 ein beliebiges, am Antrieb montiertes Potentiometer (Widerstandswert 10 kΩ) oder ein NCS-Sensor eingesetzt werden soll. WARNUNG Die druckfeste Ausführung darf nicht mit einem externen Stellungser- fassungssystem betrieben werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 45: Anbausatz "Schubantrieb" 6Dr4004-8V Und 6Dr4004-8L

    (19) am Hebel montieren. Vormontierten Hebel bis zum Anschlag auf Stellungsreglerachse schieben und mit Sechskantschraube (17) fixieren. Anbauwinkel (1) mit zwei Sechskantschrauben (9), Federring (10) und U-Scheibe (11) auf der Rückseite des Stellungsreglers montie- ren. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 46 Hebelstellung möglichst bei der Hubmitte erreicht wird. Dabei kann man sich an der Hebelskale des Antriebes orientieren. Wenn kein symmetrischer Anbau möglich ist, muss in jedem Fall gewährleistet werden, dass innerhalb des Hubbereiches die waagerechte Hebelstel- lung durchlaufen wird. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 47 Betriebsvorbereitung ohne druckfeste Ausführung: in druckfester Ausführung: Bild 3-7 Montageablauf (Schubantrieb) SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 48: Anbausatz "Schwenkantrieb" 6Dr4004-8D

    Skale verschiedene Teilungen Zeigermarke Bezugspunkt für Skale Sechskantschraube DIN 933 -- M6 x 12 Sicherungsscheibe Zylinderschraube DIN 84 -- M6 x 12 Scheibe DIN 125 -- 6,4 Inbusschraube mit Kupplungsrad vormontiert Inbusschlüssel für Pos. 18 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 49: Montageablauf

    (Schrauben gehören nicht zum Lieferumfang, sondern sind Be- standteil der Anbaukonsole des Antriebes!) Nach abgeschlossener Inbetriebnahme gemäß Kapitel 3.6, Seite 64: Antrieb in Endlage fahren und Skale (4.1) entsprechend Dreh- richtung bzw. Schwenkbereich auf Kupplungsrad (2) aufkleben. Skale ist selbstklebend! SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 50 Betriebsvorbereitung 0%20 40 60 80 100% Bild 3-8 Montageablauf (Schwenkantrieb) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 51 Betriebsvorbereitung 0%20 40 60 80 100% Bild 3-9 Montageablauf für druckfeste Ausführung (Schwenkantrieb) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 52 Stellungsregler 14, 15 G 1/4 Schwenkantrieb 16, 17 10 Kupplungsrad Rückmeldewelle Mitnehmer Sechskantschraube M6 x 12 Mehrfachschild Sicherungsscheibe S6 Skale Zylinderschraube M6 x 12 Zeigermarke Scheibe VDI/VDE 3845-Anbaukonsole Inbusschraube Bild 3-10 Montierter Stellungsregler für Schwenkantriebe SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 53 Betriebsvorbereitung Befestigungsebene Stellungsregler 4 mm +0,1 Schwenkantrieb F05--Lkr.-- 4 50 Bild 3-11 Anbau der Schwenkantriebe, Anbaukonsole (Lieferumfang Antriebshersteller), Maße SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 54: Elektrischer Anschluss

    über Hochfrequenzstrahlung ist das Kunststoffgehäuse innen metalli- siert. Dieser Schirm ist mit den im Bild 3-12, Seite 55 dargestellten Ge- windebuchsen elektrisch leitend verbunden. Die spezifizierte Störfestigkeit und Störaussendung sind nur dann sichergestellt, wenn die Busschirmung voll wirksam ist. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 55: Montieren Des Buskabels

    Ex-d-zertifizierten Kabeleinfüh- rung *) 4. Befestigen Sie mit der Schelle und den 4. Befestigen Sie mit der Schelle und den beiden Schrauben den Schirm am Ge- beiden Schrauben den Schirm am Träger. häuse. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 56 Nichtfunkende Betriebsmittel für Zone 2 dürfen im normalen Betrieb nicht unter Spannung an- oder abgeklemmt werden. Jedoch darf bei der Installation bzw. zu Reparaturzwecken der Stel- lungsregler auch unter Spannung an- und abgeklemmt werden (siehe auch Zertifikat für Zone 2). SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 57 Kabelschelle Grundleiterplatte Baugruppenabdeckung Schild Anschlussleiste Erdpotential Kabelverschraubungen Bild 3-14 Anschluss des Buskabels für Stellungsregler in druckfester Ausführung: Grundleiterplatte Kabelschirm Kabelschelle EEx d zertifizierte Kabeleinführung Buskabel Bild 3-15 Anschluss des Buskabels für Stellungsregler in druckfester Ausführung SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 58 Zur Aktivierung dieser Funktion dient die Kodierbrücke auf der Grund- leiterplatte. Diese ist nach dem Abnehmen der Baugruppenabdeckung erreichbar und muss von der rechten Position (Lieferzustand) in die linke Position gesteckt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 59: Anschlussvariante: Optionen Beim Stellungsregler In Nicht Eigensicherer Und Druckfester Ausführung

    --Modul 6DR4004-8J, nicht Ex Binärein- und ausgänge Alarmmodul 6DR4004-8A +13 V ≤ 30 V ≥1 +4,5 V ≤ 35 V Störmeldung ≤ 35 V Grenzwert A1 ≤ 35 V Grenzwert A2 Bild 3-19 Alarmmodul 6DR4004-8A, nicht Ex SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 60 < 35 V Störmeldung max. AC 250 V DC 24 V Grenzwert A1  AC/DC 4 A max. AC 250 V DC 24 V Grenzwert A2  AC/DC 4 A Bild 3-21 Grenzwert-Kontaktmodul 6DR4004--8K, nicht Ex SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 61: Anschlussvariante: Optionen Beim Stellungsregler In Eigensicherer Ausführung

    Explosionsgefährdeter Bereich Zone 1 oder Zone 2 Alarmmodul 6DR4004-6A ≤ 25,2 V ≥1 Eigensicherer Schaltverstär- 8,2 V Störmeldung ker nach EN 60947--5--6 8,2 V Grenzwert A1 8,2 V Grenzwert A2 Bild 3-23 Alarmmodul 6DR4004-6A, EEx i SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 62 Nicht explosionsgefährdeter Bereich Eigensicherer Grenzwert-Kontaktmodul Schaltverstär- 6DR4004-6K ker nach EN 60947-5-6 max. DC 8,2 V Störmeldung DC 30 V Grenzwert A1 100 mA DC 30 V Grenzwert A2 100 mA Bild 3-25 Grenzwert-Kontaktmodul 6DR4004--6K, EEx i SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 63: Pneumatischer Anschluss

    Dichtheit der gesamten Armatur. Denn eine evtl. Leckage würde neben dem dauernden Luftverbrauch auch dazu führen, dass der Stellungsreg- ler ständig versucht, die Positionsabweichung auszuregeln. Dies führt auf Dauer gesehen zum vorzeitigen Verschleiß der gesamten Regeleinrich- tung. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 64: Inbetriebnahme

    Jedoch darf der Betriebsdruck nicht größer sein als der maximal zulässige Betriebsdruck des Antriebs. Beachten Sie: Der Getriebeübersetzungsschalter kann nur bei geöffne- tem Stellungsregler verstellt werden. Kontrollieren Sie deshalb vor dem Verschließen des Gehäuses diese Einstellung. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 65: Vorbereitungen Für Schubantriebe

    Bild 2-10, Seite 27 oder bei Ausführung “druckfeste Kapselung” 8, Bild 2-11, Seite 29) bis bei waagerechtem Hebel ”P50.0” angezeigt wird. Je genauer Sie diesen Wert treffen, desto exakter kann auch der Stellungsregler den Weg bestimmen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 66: Automatische Initialisierung Von Schubantrieben

    Diesen Parameter müssen Sie nur einstellen, wenn Sie am Ende der Initialisierungsphase den ermittelten Gesamthub in mm ange- zeigt bekommen möchten. Dazu wählen Sie in der Anzeige den gleichen Wert, auf den Sie den Mitnehmerstift auf der Skala am Hebel gestellt haben. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 67 Gerät im Handbetrieb. HINWEIS Sie können eine laufende Initialisierung jederzeit durch Drücken der Betriebsartentaste abbrechen. Ihre bisherigen Einstellungen bleiben erhalten. Nur nachdem Sie einen “Preset” durchgeführt haben, werden alle Parameter auf Werkseinstellung zurückgesetzt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 68: Manuelle Initialisierung Von Schubantrieben

    Initialisierungsphase den ermittelten Gesamthub in mm ange- zeigt bekommen möchten. Dazu wählen Sie in der Anzeige den gleichen Wert, auf den Sie den Mitnehmerstift auf der Skala am Hebel gestellt haben, bzw. den nächsthöheren bei Zwischenstel- lungen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 69 S fahren Sie mit der Inkrement- und Dekrementtaste eine andere End- position an, oder S brechen Sie die Initialisierung durch Drücken der Betriebsartentaste ab. Sie müssen dann in den P-Handbetrieb wechseln und gemäß Schritt 1 den Stellweg und die Wegerfassung korrigieren. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 70 Konfigurieren. Zum Verlassen der Betriebsart Konfigurieren drücken Sie die Betriebs- artentaste mindestens 5 Sekunden. Nach etwa 5 Sekunden wird der Softwarestand angezeigt. Nach dem Loslassen der Betriebsarten- taste befindet sich das Gerät im Handbetrieb. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 71: Vorbereitungen Für Schwenkantriebe

    Wenn Sie den Stellbereich des Antriebs korrekt durchfahren können, lassen Sie ihn in einer mittleren Position stehen und beginnen Sie mit der automatischen Initialisierung: Drücken Sie die Betriebsartentaste mindestens 5 Sekunden. Dadurch gelangen Sie in die Betriebsart Konfigurieren. Anzeige SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 72 3-27, Seite 75 bis Bild 3-28, Seite 3-28). HINWEIS Der Initialisierungsvorgang kann, abhängig vom Antrieb, bis zu 15 Minuten dauern. Der Initialisierungsvorgang ist abgeschlossen, wenn folgende Anzeige erscheint: Der obere Wert gibt den Gesamtdrehwinkel des Antriebes an (Beispiel 93,5°). SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 73: Manuelle Initialisierung Von Schwenkantrieben

    Potentiometerstellung im zulässigen Bereich zwischen P5.0 und P95.0 bewegt. Drücken Sie die Betriebsartentaste mindestens 5 Sekunden. Dadurch gelangen Sie in die Betriebsart Konfigurieren. Anzeige: Stellen Sie mit der Dekrement -taste den Parameter YFCT auf “turn”. Anzeige: SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 74 Betriebsart Konfigurieren. Zum Verlassen der Betriebsart Konfigurieren drücken Sie minde- stens 5 Sekunden die Betriebsartentaste . Nach etwa 5 Sekun- den wird der Softwarestand angezeigt. Nach dem Loslassen der Betriebsartentaste befindet sich das Gerät im Handbetrieb. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 75: Betriebsvorbereitung

    > 4 % ? t > 60 s ? Ventil 2 auf nein t > 60 s ? dy > 4 % ? nein Manueller Eingriff Bild 3-27 Automatische Initialisierung, Teil 1 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 76 Stellantrieb in Richtung ”Auf” fahren nein Hartlage up < 97 % ? Mechanik weiter mit: überprüfen nein Spanne up--dw > 25 % ? weiter mit: Bild 3-28 Automatische Initialisierung, Teil 2 (bei Schwenkantrieben) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 77 Hebel des nächst- nein kleineren Hubwert einstellen Spanne und Stellung des Getriebe- up--dw > 25 % ? übersetzungsumschalters überprüfen weiter mit: nein senkrechte Spindelstellung durchfahren Manueller Eingriff Bild 3-29 Automatische Initialisierung, Teil 2 (bei Schubantrieben) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 78 Ermittlung des Prädikationshorizontes Anzeige des realen Hubes in mm oder bzw. des Drehwinkels in Grad, ist gleichzeitig die Kennung für eine abgeschlossene Initialisierung weiter mit: Konfigurieren Manueller Eingriff Bild 3-30 Automatische Initialisierung, Teil 3 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 79: Kopieren Von Initialisierungsdaten (Stellungsreglertausch)

    Der Stellungsregler ist nun betriebsbereit. Die Genauigkeit und das dynamische Verhalten können gegenüber einer korrekten Initiali- sierung eingeschränkt sein. Insbesondere die Position der Hartan- schläge und die damit zusammenhängenden Wartungsdaten kön- nen Abweichungen zeigen. Daher muss bei nächster Gelegenheit eine Initialisierung nachgeholt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 80 Betriebsvorbereitung SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 81: Vorortbedienung Am Gerät

    Die Bedienung des Stellungsreglers erfolgt über drei Tasten (Bild 4-2, Seite 84), deren Funktion abhängig von der gewählten Betriebsart ist. Beim Stellungsregler in druckfester Ausführung liegen die Bedientasten unter einem Tastendeckel, der nach dem Lösen der Verschluss- schraube aufgeklappt werden kann. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 82 Tastendeckel abgedeckt sein, um ein Eindringen von Flüssigkeit zu verhindern. Die Schutzart IP66/NEMA4x ist bei geöffnetem Gehäuse oder geöffneter Tastenabdeckklappe nicht gewährleistet. Zur Bedienung der Tasten bei Stellungsreglern in Normalausführung und in eigensicherer Ausführung muss der Gehäusedeckel entfernt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 83 Indikator für laufende Initialisierung oder evtl. Fehlermeldung Konfiguriermenü Parameterwert Parametername Parameternummer Handbetrieb (MAN) Stellung [%] Sollwert [%] Störmeldung Automatik (AUT) Stellung [%] Sollwert [%] Störmeldung Diagnosemenü Diagnosewert Diagnosename Diagnosenummer Bild 4-1 Bedeutung der verschiedenen Anzeigemöglichkeiten SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 84: Version Firmware

    Die Inkrementtaste dient ebenfalls beim Konfigurieren zur Aus- wahl von Parameterwerten und im Handbetrieb zum Verfahren des Antriebs. Version Firmware Der aktuelle Firmwarestand wird angezeigt, wenn Sie das Konfigurier- menü verlassen. Bild 4-3 Firmwarestand, Beispiel: C5 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 85: Betriebsarten

    > 5 s oder > 5 s > 5 s Manuell (Handbetrieb) Stellung ändern oder > 2 s Automatik > 2 s > 2 s Diagnose > 2 s Bild 4-4 Wechsel zwischen den Betriebsarten SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 86: Konfigurierung

    Bild 4-5 Übersicht: Konfigurieren Handbetrieb (MAN) In dieser Betriebsart können Sie den Antrieb mit den Dekrement- ( und Inkrementtasten ( ) bewegen und die aktuelle Stellung wird un- abhängig von evtl. Leckagen gehalten. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 87 (siehe Tabelle 4-1, Seite 102). Aus dem Automatik- oder Handbetrieb gelangen Sie zur Diagnosean- zeige durch gleichzeitiges Drücken aller drei Tasten für mindestens zwei Sekunden. Weitere Informationen erhalten Sie im Kapitel 4.5, Seite 101. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 88: Parameter

    Auf jeden der in diesem Kapitel beschriebenen Parameter können Sie auch über die Feldbus--Kommunikation zugreifen. Der jeweilige Feld- busname des Parameters steht in eckigen Klammern. Fast alle dieser Parameter gehören zum Transducer--Funktionsblock. (Einige wenige zum Ressourcenblock gehörende Parameter folgen dem Namensmu- ster ”RB.parametername”). SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 89 2) Parameter erscheint nicht, wenn 1. YFCT = “turn”, “LWAY” oder “ncS_” gewählt wurde 5) normal bedeutet: High Pegel ohne Störung invertiert bedeutet: Low Pegel ohne Störung 3) Stützpunkte erscheinen nur bei Auswahl: 9. SFCT = “FrEE” Bild 4-6 Parametertabelle des Stellungsreglers SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 90 Stellung durch einen Hebel in eine Drehbe- wegung umgesetzt wird. HINWEIS Wenn Sie ”LWAY, ncSt, --ncSt, ncSL oder ncSLL” eingestellt haben, werden die beiden folgenden Parameter ”2. YAGL” und ”3. YWAY” nicht angezeigt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 91 HINWEIS Die Vorgabe von “YWAY” muss mit der mechanischen Hebelarmüber- setzung übereinstimmen. Der Mitnehmer muss auf den Wert des An- triebshubes bzw., wenn dieser nicht skaliert ist, auf den nächstgröße- ren skalierten Wert eingestellt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 92 Stellzeiten, die während der Initialisierung ermittelt wurden, verwendet. TSDO ist dann wirkungslos. 8.SFCT Sollwertfunktion (siehe Bild 4-7, Seite 93) [CHARACT_TYPE] Mit dieser Funktion können nichtlineare Ventilkennlinien linearisiert wer- den und bei linearen Ventilkennlinien beliebige Durchflusscharakteristi- ken nachgebildet werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 93 SL 0 Bild 4-7 Sollwertkennlinien, Stellgrößennormierung und Dichtschließfunktion Die Eingabe der Sollwertstützpunkte ist nur bei 8.SFCT=FrEE möglich. Sie dürfen nur eine monoton steigende Kennlinie eingeben und zwei aufeinanderfolgende Stützwerte müssen sich um mindestens 0,2 % unterscheiden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 94 Sollwert w (0 bis 100%) bezogen. Damit ergibt sich (auch bei Verwen- dung von Ventilkennlinien) eine quasi durchflussproportionale Anzeige und Stellungsrückmeldung Iy. Um die Regeldifferenz zu errechnen, wird der Sollwert auf dem Display ebenfalls im entsprechenden Maßstab dargestellt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 95 Die Dichtschließfunktion kann einseitig oder für beide Endlagen akti- viert werden. Sie wird wirksam, wenn sich der wirksame Sollwert unter- halb von YCDO bzw. oberhalb von YCUP befindet (siehe Bild 4-7, Seite 93). “off” deaktiviert diese Funktion. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 96 BIN (Kontakt schließt) = StoP oder --StoP (Kontakt öffnet). Bei aktiviertem Binäreingang werden im Automatikbetrieb die Piezo- ventile blockiert und der Antrieb bleibt in der letzten Stellung stehen. Hiermit können Leckagemessungen ohne Initialisierungfunktion durchgeführt werden. BIN = oFF (Werkseinstellung) Keine Funktion SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 97 Die Ansprechschwellen sind auf den mechanischen Weg (MPOS-Maß- stab) bezogen. 40. FCT Funktion der Störungsmeldung [FAULT_FUNCT] Die Störungsmeldung als Überwachung der Regelabweichung über die Zeit kann zusätzlich noch durch folgende Ereignisse ausgelöst werden: Spannungsausfall Prozessorstörung Antriebsstörung Ventilstörung SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 98 Hier kann ein Grenzwert für das Wegintegral eingestellt werden. Über- TRAVEL_LIM] schreitet das Wegintegral den Grenzwert, wird die Störmeldung akti- viert. Diese Funktion ermöglicht eine vorbeugende Wartung der Armatur, s.a. Kapitel 4.5 “Diagnose”, Seite 101. Diese Überwachungsfunktion kann nicht deaktiviert werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 99 HINWEIS Die Überwachungen des unteren und oberen Hartanschlages reagie- ren aber nicht nur auf Fehler des Ventils. Auch eine Dejustage der Stellungsrückmeldung wird als Störung erkannt, wenn dadurch die Toleranzwerte überschritten werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 100 Verwenden Sie PRST, wenn der Stellungsregler zuvor an einem anderen Antrieb betrieben wurde. HINWEIS Diese Funktion ist nicht identisch mit dem Feldbusparameter ”RE- START with defaults”, denn letztere löscht alle Parameter aller Blöcke, während PRST nur die lokal sichtbaren Transducer Block--Parameter löscht. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 101: Diagnose

    Anzahl Betriebsstunden im Temperaturbereich 5 0 bis 4.29E9 Stunden Anzahl Betriebsstunden im Temperaturbereich 6 0 bis 4.29E9 Stunden Anzahl Betriebsstunden im Temperaturbereich 7 0 bis 4.29E9 Stunden Anzahl Betriebsstunden im Temperaturbereich 8 0 bis 4.29E9 Stunden SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 102: Bedeutung Der Diagnosewerte

    Im Regler wird jede aus der Totzone herausgehende Richtungsände- TION_CHANGE] rung notiert und zur Anzahl der Richtungsänderungen aufaddiert. Der Wert wird viertelstündlich in einen nichtflüchtigen Speicher ge- schrieben. Er lässt sich mit der Inkrementtaste auf Null setzen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 103 Diese beiden Werte geben die Messwerte der Wegerfassung (Potentio- P100] meter) am unteren bzw. oberen Hartanschlag an, wie sie bei der auto- matischen Initialisierung ermittelt wurden. Bei manueller Initialisierung stehen hier die Werte der manuell angefahrenen Endpositionen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 104 20 TMIN Minimaltemperatur (Schleppzeiger) [MIN_TEMPERA- TURE] 21 TMAX Maximaltemperatur (Schleppzeiger) [MAX_TEMPERA- Die Minimal- und die Maximaltemperatur im Gehäuseinnern wird lau- TURE] fend in Art eines Schleppzeigers ermittelt und gespeichert und kann nur im Werk zurückgesetzt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 105 [INIT_VALUES_ siehe Kapitel 4.7, Seite 113. INIT_PREDIC- TION_UP and INIT_PREDIC- TION_DOWN] HINWEIS Alle Diagnosewerte werden viertelstündlich im nicht flüchtigen Spei- cher aktualisiert, so dass bei einem Spannungsausfall nur die Werte der letzten Viertelstunde verloren sind. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 106: Online-Diagnose

    Erhöhte Stopfbuchsenrei- Totzonenan- 30.DEBA = Auto unterschritten ist bung, mechanische Lose passung über- der Stellungsrückmeldung. schritten Tabelle 4-2 Ereignisse, die den Störmeldeausgang aktivieren können Siehe auch Transducer Block--Parameter FAULT_MESSAGE. Dort wird jeder Fehler bitweise kodiert. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 107: Erläuterungen Zur Spalte "Fehlercodes"

    Die Überwachung geschieht jedesmal, wenn sich das Ventil in Dicht- schließposition befindet. Dabei wird die aktuelle Position mit der vergli- chen, die während der Initialisierung als5unterer Endanschlag ermittelt wurde. Die Aktivierung der Dichtschließfunktion unten (Parameter “34.YCDO”) ist daher Voraussetzung. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 108: Überwachung Der Totzonenanpassung

    Fehler in der Anlage hin (z.B. stark er- höhte Stopfbuchsenreibung, Spiel in der Wegerfassung, Leckage). Da- her kann für diesen Wert ein Grenzwert angegeben werden (”47. DEBA”, Grenzwert für Totzonenüberwachung), bei dessen Über- schreitung der Störmeldeausgang aktiviert wird. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 109: Bedeutung Der Sonstigen Displaytexte

    Erste Endposition mit ”+” oder ”--” Taste erste Endposition kann angefahren wer- anfahren Mit Betriebsartentaste quittieren YEND2 nur bei manueller Initialisierung Zweite Endposition mit ”+” oder ”--” Taste zweite Endposition kann angefahren wer- anfahren Mit Betriebsartentaste quittieren SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 110 Bei zu großem Wert Leckage beseitigen dem Leckagetest weiter mit ”+” Taste oMIN nn.n Initialisierung wurde erfolgreich beendet Mit Betriebsartentaste kurz quittieren und ggf. mit Anzeige des Stellweges bzw. Stell- Konfigurierebene durch langes Drücken FINSH winkels verlassen SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 111: Vorortbedienung Am Gerät

    AO kann nicht auf den Trans- ducer-Block zugreifen MM nn Der AO--Funktionsblock befin- Den Sollwert für den Trans- det sich derzeit im Handbe- ducer-Block erhalten Sie trieb (Manual) durch Eingabe eines Wertes in den AO-Parameter OUT SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 112 Initialisierung durchfüh- einen anderen Antrieb an- gebaut EXSTP Antrieb wurde über Binärein- gang gestoppt EX UP Antrieb wird über Binärein- gang zum oberen Anschlag gefahren EXDWN Antrieb wird über Binärein- gang zum unteren Anschlag gefahren SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 113: Optimierung Der Reglerdaten

    Dekrementtaste drücken. Wenn Sie nun den jeweiligen Parameter verstellen, wird der neue Wert unmittelbar wirksam. So können Sie sofort die Auswirkungen der neuen Werte auf das Regelergebniss testen. Wenn Sie das Diagnosemenü verlassen, wird die Verstellbarkeit der Parameter wieder deakti- viert. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 114: Störungsbeseitigung

    Festen Sitz der Madenschraube von nicht bis “FINISH” (Warte- Kupplungsrad überprüfen zeit > 5 min). Schubantrieb: • Festen Sitz von Hebel auf Positionier- welle überprüfen. Sonstiges Spiel zwischen Antrieb und • Armatur beseitigen. Tabelle 4-3 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 115 ”RUN 3” (Initialisierung) starten!!! Bei intaktem Antrieb und dichter Zu- • ein Piezoventil ständig. leitung: Zurückschicken zum Repa- raturcenter (siehe Seite 174) oder Neugerät Schmutz im Ventilblock (s. o.) s. o. • • Tabelle 4-5 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 116 Schrauben festziehen und mit Siegellack • • elektrischen Anschlussklemmen sichern. lösen. Zurückschicken zum Reparaturcenter • Können elektrische Anschluss- (siehe unten) • klemmen und/oder elektronische Zur Vorbeugung: Stellungsregler auf • Bauelemente losgerüttelt wer- Schwingmetalle montieren. den. Tabelle 4-7 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 117: Feldbus-Kommunikation

    Output CAS_IN FINAL_VALUE Remote Cascade Input Channel RCAS_IN CHANNEL FINAL_POSITION_VALUE READBACK Back Calculation Output BKCAL_OUT Remote Cascade Output RCAS_OUT Verknüpfbare Ein-- und Ausgänge Andere Ein- und Ausgänge Interne Anschlüsse Bild 5-1 Übersicht über die Funktionsblöcke SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 118: Adressierung

    Sie bestimmte Aufgaben wie zum Beispiel die Initialisierung ohne Feldbus-Schnittstelle und Konfigurations-Tool durchführen. Sie brauchen nur dafür zu sorgen, dass das Gerät mit Strom und Druckluft versorgt wird. Siehe auch Kapitel 4, Vorortbedienung am Gerät. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 119: Resource Block (Rb2)

    Read only Datenformat: Bit-String mit 16 Bits (2 Byte) 2. UNACKNOWLEDGED 37.2 Der unbestätigte Status von jedem Alarm. Unacknowledged Für die Bedeutung der Bits siehe ACK_OPTION Read only Datenformat: Bitstring mit 16 Bits (2 Byte) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 120 Der Zeitwert bleibt bis zum Empfang der Alarmbestätigung kon- stant, selbst wenn eine weitere Statusänderung eintritt. Datenformat: Time-Value (8 Byte) 4. SUB_CODE 36.4 Code für die Ursache des zu meldenden Alarms. Subcode Werte siehe BLOCK_ERROR Read only Datenformat: Unsigned16 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 121 Auswahl der Blockausführungsmethoden für das Gerät Cycle Selection Bit 0: Scheduled Read & Write Bit 1: Block Execution Bit 2: Manuf Specific Datenformat: Bitstring mit 16 Bits (2 Byte) Werkseinstellung: 0xC000 (Scheduled | Block Execution) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 122 Der im Feldgerät gespeicherte Meldungstext kann frei benutzt werden. Es gibt keine empfohlene Anwendung. Device Message Datenformat: Visible string (32 Byte) Read & Write DEVICE_SER_NUM Die Seriennummer des Geräts. Serial Number Datenformat: Visible string (22 Byte) Read only SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 123 Bediener nicht geändert werden. Read & Write Bit 0: Program Denied Bit 2: Alarm Denied Bit 1: Tune Denied Bit 3: Local Datenformat: Bitstring mit 8 Bits (1 Byte) Werkseinstellung: 0x00 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 124 Max Notify Datenformat: Unsigned8 Read only Werkseinstellung: 8 MEMORY_SIZE Der im Gerät zur Verfügung stehende Konfigurationsspeicher. Wird von SIPART PS2 FF nicht unterstützt. Memory Size Datenformat: Unsigned16 Read only Werkseinstellung: 0 KBytes MIN_CYCLE_T Dauer des kürzesten Zyklusintervalls, den das Gerät ausführen kann.
  • Seite 125 Durch Auswahl von ”Set” kann das Sicherheitsverhalten manu- ell ausgelöst werden. Set Fault State 0: Nicht initialisiert Read & Write 1: OFF (Normale Betriebsbedingung) 2: SET (Aktiviert den Fehlerstatus) Datenformat: Unsigned8 Werkseinstellung: 1 { OFF (Normale Betriebsbedingung) } SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 126 – 45°C 86°F – 113°F ) HOURS_T6 7. TEMPERATURE_ 52.7 45°C – 60°C 113°F – 140°F ) HOURS_T7 8. TEMPERATURE_ 52.8 60°C – 75°C 140°F – 167°F ) HOURS_T8 9. TEMPERATURE_ 52.9 >75°C >167°F HOURS_T9 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 127 Der Wert des zugehörigen Parameters zu dem Zeitpunkt, als der Alarm erkannt wurde. Discrete Value 0: Discrete state 0 (Uninitialized) Read only 1: Discrete state 1 (Not Locked) 2: Discrete state 2 (Locked) Datenformat: Unsigned8 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 128: Gerätebeschreibung

    Die Device Description basiert auf der Standard-Gerätebeschreibung für den Resource Block 2. Herstellerspezifische Parameter, hierarchische Parametermenüs und zwei Methoden wurden hinzugefügt. Mit diesen Methoden kann der Prozessor neu gestartet werden oder alle Konfigura- tionsdaten können auf die Standardwerte zurückgesetzt werden. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 129: Analog Output (Ao) Funktionsblock

    Zum Schließen inkr. IO_OPTS Bit 7 Skalierung IO_OPTS Bit 9 BKCAL_OUT PV_SCALE READBACK (PV für XD_SCALE Transducer Block BKCAL_OUT benutzen) FINAL_POSITION _VALUE Verknüpfbare Ein-- und Ausgänge Andere Ein- und Ausgänge Bild 5-2 Funktionsschema des Analog Output Funktionsblocks SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 130: Parameterbeschreibung

    Datenformat: Bitstring mit 16 Bits (2 Byte) CAS_IN (Record) Analoger Sollwert und Status in der Betriebsart CAS. Wird von einem vorgeschalteten Funktionsblock übernommen. Cascade Input Siehe PID-Block → BKCAL_IN 1. STATUS 17.1 2. VALUE 17.2 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 131 Die Nummer des logischen Hardware-Kanals, der an diesem Analog Output Block angeschlossen ist. Channel Diese Information definiert den Transducer-Block, der für die Read & Write Übertragung zu benutzen ist. Muss auf 1 für SIPART PS2 FF gesetzt werden. Datenformat: Unsigned16 Wertebereich: 0x0001 ….. 0x7FFF Werkseinstellung: 0x0001...
  • Seite 132 Process Value Scale die zur Anzeige des PV-Parameters und von Parametern mit 1. EU_100 11.1 der gleichen Skalierung wie PV verwendet werden sollen. 2. EU_0 11.2 See PID-Block → FF_SCALE 3. UNITS_INDEX 11.3 4. DECIMAL 11.4 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 133 Wenn ”Simulate” aktiviert ist, kann der Istwert des Transducer- blocks manuell vogegeben werden. Simulate Wenn ”Simulate” deaktiviert ist, folgen Simulate-Wert und -Sta- tus dem aktuellen Wert und dem aktuellen Status. Datenformat: Record mit 5 Parametern (11 Byte) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 134 PV_SCALE verwendet. Datenformat: Float-Wert (4 Byte) SP_HI_LIM Die Sollwertobergrenze ist die höchstmögliche Sollwerteingabe durch den Bediener, die für diesen Block verwendet werden Setpoint High Limit kann. Read & Write Datenformat: Float-Wert (4 Byte) Werkseinstellung: 100,0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 135 Diese Daten werden vom Block nicht Strategy geprüft oder verarbeitet. Read & Write Datenformat: Unsigned16 Werkseinstellung: 0x0000 TAG_DESC Anwenderspezifischer Text für die Beschreibung des Blocks Tag Description Datenformat: Octet string (32 Byte) Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 136: Optionen

    ’SP Track retained target’ Vorrang. Increase to close Invertiert den Ausgangswert zum Transducer--Block (Umkehrung der Bewegungsrichtung) Fault State to value Bei Auslösen des Sicherheitsverhaltens wird FSTATE_VAL als Sollwert verwendet (siehe auch STATE_VAL, FSTATE_TIME), sonst der zuletzt gültige Sollwert. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 137 Remote--Rechner das Initialisierungs--Handshake vollendet hat. Shed to Auto, no return -- Der Target Mode wechselt nach Auto, so- bald eine Shed--Bedingung festgestellt wird. Der bisherige Remote-- Modus geht dadurch verloren, so dass keine Rückkehr dorthin mög- lich ist. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 138: Gerätebeschreibung

    Skalierungs- und Korrekturblock verarbeitet. Anschließend wird der Wert durch die Invers-Kennlinie zurückgerechnet, um als Stellungsrückmeldung für den analogen Ausgang zu dienen (FINAL_POSITION_VALUE). Mehrere Parameter dienen zur Konfiguration der Diagnose- und Über- wachungsfunktionen des SIPART PS2 FF. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 139 (Option) DELAY_TIME NUMBER_DIRECTION_CHANGE TOLERANCE Störmeldungsausgang Alarm 1 TOTAL_VALVE_TRAVEL_LIMIT ALARM_FUNC LIMIT_DIRECTION_CHANGE ALARM1 Alarm 2 ALARM2 LIMIT_ZERO_POINT LIMIT_OPEN_VALUE LIMIT_DEADBAND Input and Output from/to AO Function Block Connection to/from Environment Bild 5-3 Funktionsschema des Analog Output Transducer Blocks SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 140: Transducer Block

    Diese bei der Initialisierung gemessene Zeit ist die vom Antrieb benötigte Mindestzeit, um den festgelegten Stellweg (Hub/Win- Min. travel time from ’CLOSE’ kel) von der Position CLOSE zur Position OPEN zurückzulegen. to ’OPEN’ Datenformat: Float-Wert (4 Byte) Read only SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 141 0,0 % …. 100,0 % Read & Write Werkseinstellung: 90,0 % ALERT_KEY Die Ident-Nummer der Betriebseinheit. Diese Angabe kann im Zentralrechner zur Alarmsortierung etc. verwendet werden. Alert Key Datenformat: Unsigned8 Read & Write Wertebereich: 1 …. 255 Werkseinstellung: 0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 142 Grenzwert überschritten. Bit 13: Gerät muss jetzt gewartet werden. Es wurden Grenzwerte (z.B. Hub, Richtungswechsel etc.) überschritten. Bit 15: Außer Betrieb. Betriebsart derzeit ’Außer Betrieb’ Datenformat: Bitstring mit 16 Bits (2 Byte) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 143 Siehe auch Abbildung 5-3. Datenformat: Float-Wert (4 Byte) DEVICE_CONFIG_DATE Mit diesem Parameter kann das Datum der letzten Konfigurie- rung Im ASCII-Code eingegeben werden (z.B. 12.01.2001) Configuration date Datenformat: Visible string (16 Byte) Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 144 Betriebsart O/S befindet. Gut (Kaskadenregelung) / Lokaler Vorrang / Unbegrenzt, so- fern das Ventil über die lokalen Tastschalter bewegt wird. Gut (Kaskadensteuerung) / Nicht-spezifisch / Unbegrenzt, im Normalbetrieb. Siehe PID-Block → BKCAL_IN Datenformat: Unsigned8 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 145 2. EU_0 14.2 Der Wert der technischen Einheit, der die Untergrenze des Einstellbereichs für den zugehörigen Blockparameter angibt. EU at 0% Datenformat: Float-Wert (4 Byte) Read & Write Wertebereich: Nur 0,0 % möglich Werkseinstellung: 0,0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 146 ”Auf”-Richtung (in Sekunden) an. Actuating time ’UP’ Datenformat: Unsigned16 Read & Write 6. INIT_ACT_TIME_ 85.6 Dieser Wert gibt die aktuelle Stellzeit für Bewegungen in DOWN ”Zu”-Richtung (in Sekunden) an. Actuating time ’DOWN’ Datenformat: Unsigned16 Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 147 Voraussetzung bei Hubantrieben: Angabe des Hebelarms mit Read & Write dem Parameter TRANSM_LENGTH. Datenformat: Unsigned16 16. INIT_ROTARY_ACT_ 85.16 Dieses Flag zeigt an, ob der Endanschlag des Schwenkantriebs END_FLAG erreicht wurde. Rotary actuator end stop flag Datenformat: Unsigned8 Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 148 0,0 % …. 100,0 % Werkseinstellung: --120,0 % ( OFF ) MAINTENANCE_DATE Mit diesem Parameter kann das Datum der letzten Wartung des Ventils im ASCII-Code eingegeben werden (z.B. 12.01.2001) Maintenance date Datenformat: Visible string (16 Byte) Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 149 Number of alarms (\CNT} gen’ abgelesen werden. Der Wert wird viertelstündlich in einen Read only nichtflüchtigen Speicher geschrieben und kann mit dem Para- meter SERVICE_UPDATE auf Null gesetzt werden. Datenformat: Unsigned32 Wertebereich: 0 …. 1,000,000,000 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 150 Float-Wert (4 Byte) 3. PREV_ACT_TIME_UP 84.3 Dieser Wert gibt die Stellzeit für Bewegungen in ”Auf”-Richtung (in Sekunden) an, wie sie bei der letzten Wartung ermittelt wurde. Actuating time ’UP’(old) Datenformat: Float-Wert (4 Byte) Read only SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 151 Ist-Stellweg (in mm oder °) an. Er entspricht der An- Real positioning travel / zeige am Ende einer Initialisierung. Voraussetzung für Huban- WAY(current) triebe: Angabe des Hebelarms mit dem Parameter Read only TRANSM_LENGTH. Datenformat: Float-Wert (4 Byte) Wertebereich: 0,0 …. 999,9 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 152 Read & Write Nicht unterstützt, auf 1,0 eingestellt ST_REV Revisionsstand der statischen Daten des Blocks. Der Wert wird jedes Mal erhöht, wenn der Wert eines statischen Parameters Static Revision im Block geändert wird. Read only Datenformat: Unsigned16 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 153 Maximaltemperatur in °C oder °F gemessen und ange- zeigt werden. Datenformat: Float-Wert (4 Byte) TEMPERATURE_UNIT Die Temperatur kann in °C oder °F gemessen und angezeigt werden. Dimension temperature 1001: °C Read & Write 1002: °F Datenformat: Unsigned16 Werkseinstellung: °C ( 1001 ) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 154 Unsigned32 Wertebereich: 1 …. 1,000,000,000 Werkseinstellung: 0 ( OFF ) TRANSDUCER_ Dieses Verzeichnis spezifiziert die Anzahl und die Startindizes DIRECTORY der Datensammlungen im Transducer Block. Transducer Directory Entry/ Datenformat: Unsigned16 Characteristics Werkseinstellung: 0x0000 Read only SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 155 Damit kann der mechanische Stellbereich des Antriebes auf Read & Write den wirksamen Durchfluss eingeschränkt und die Integralsätti- gung des führenden Reglers vermieden werden. Datenformat: Float-Wert (4 Byte) Wertebereich: 0,0 % …. 100,0 % Werkseinstellung: 0,0 % SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 156 Read & Write VALVE_MODEL_NUM Die Modellnummer des Ventils. Valve Model Number Datenformat: Visible string (32 Byte) Read & Write VALVE_SN Die Seriennummer des Ventils. Valve Serial Number Datenformat: Visible string (32 Byte) Read & Write SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 157 Potentiometerspannung) am unteren Anschlag an, Zero point P0(current) wie er bei der automatischen Initialisierung ermittelt wurde. Bei Read only manueller Initialisierung erscheint hier der Wert der manuell erreichten unteren Anschlagsposition. Datenformat: Float-Wert (4 Byte) SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 158: Gerätebeschreibung

    Arbeitspunkt. Der durch RATE definierte Differenzialteil wird durch einen Filter erster Ordnung geglättet, um die Auswirkungen des Prozessrauschens zu vermindern. Die Zeitkonstante dieses Filters beträgt 0.2*RATE, sofern sie nicht durch die Zykluszeit beschränkt wird. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 159 Zustand von TRK_VAL _LIM HI_HI DV_HI_PRI und TRK_IN_D = gut _PRI DV_LO_LIM LO_LO DV_LO_PRI CONTROL_OPTS PV für Bkcal_Out TRK_VAL TRK_IN_D Verknüpfbare Ein-- und Ausgänge Andere Ein- und Ausgänge Bild 5-4 Übersicht über die Funktionsblöcke SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 160: Parameterbeschreibung

    Integralterm sich so bewegt, dass das Gleichgewicht hergestellt wird, sofern die Ausgabe be- grenzt wurde und die Betriebsart ’Auto’, ’Cas’ oder ’RCas’ vorliegt. Datenformat: Float-Wert (4 Byte) Wertebereich: ≥ 0,0 sek Werkseinstellung: 0,0 sek SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 161 Sollwert automatisch jeweils auf den Ausgabewert bzw. die Prozessvariable initialisiert, und für einen Durchgang wird das Flag ’Pfad unterbrochen’ (’Path broken’) gesetzt. 0: Nicht initialisiert 1: Aus 2: Ein Datenformat: Unsigned8 Werkseinstellung: 0 ( Nicht initialisiert ) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 162 (Record) Statusinformationen, Zeitpunkt und zugehöriger Wert zu einem Alarm wegen Überschreitung der unteren Regelabweichung. Deviation Low Alarm Siehe Ressource Block 1. UNACKNOWLEDGED 65.1 2. ALARM_STATE 65.2 3. TIME_STAMP 65.3 4. SUB_CODE 65.4 5. VALUE 65.5 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 163 Statusinformationen, Zeitpunkt und zugehöriger Wert zu einem Alarm, der ausgelöst wurde, weil der Prozesswert PV die Ober- High Alarm grenze HI_LIM überschritten hat. 1. UNACKNOWLEDGED 61.1 Siehe Ressource Block 2. ALARM_STATE 61.2 61.3 3. TIME_STAMP 61.4 4. SUB_CODE 61.5 5. VALUE SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 164 Siehe Ressource Block 2. ALARM_STATE 63.2 3. TIME_STAMP 63.3 4. SUB_CODE 63.4 5. VALUE 63.5 LO_LO_LIM Grenzwert für den Alarm LO_LO_ALM Low Low Limit Datenformat: Float-Wert (4 Byte) Read & Write Werkseinstellung: --1.#INF ( Nicht aktiv ) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 165 Bit 3: Auto (Automatikbetrieb) Bit 4: Man (Handbetrieb) Bit 7: O/S (Außer Betrieb) Datenformat: Bitstring mit 8 Bits (1 Byte) Werkseinstellung: 0xF9 ( Rout | Rcas | Cas | Auto | Man | O/S ) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 166 2. EU_0 10.2 Siehe PID-Block → FF_SCALE 3. UNITS_INDEX 10.3 4. DECIMAL 10.4 RATE Legt die Zeitkonstante für den D-Anteil des PID--Algorithmus in Sekunden fest. Rate Datenformat: Float-Wert (4 Byte) Read & Write Werkseinstellung: 0,0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 167 Float-Wert (4 Byte) Read & Write Werkseinstellung: 100,0 SP_LO_LIM Die Sollwertuntergrenze ist die niedrigstmögliche Sollwerteingabe durch den Bediener, die für diesen Block verwendet werden kann. Setpoint Low Limit Datenformat: Float-Wert (4 Byte) Read & Write Werkseinstellung: 0,0 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 168 Record mit 2 Parametern (2 Byte) Hinweis: zur Aktivierung muss die CONTROL_OPTS ’Track enable’ gesetzt sein. Außerdem muss der Status von TRK_IN_D und von TRK_VAL ’gut’ sein. 1. VALUE 38.1 0: nicht aktiv 1: aktiv 2. STATUS 38.2 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 169: Optionen

    Ist dieses Bit gesetzt, wird der SP, je nach Target Mode, mit dem Wert von RCas oder Cas nachgeführt, wenn der Actual Mode auf IMan, Lo, Man oder ROut steht. Sind gleichzeitig andere Track--Bits gesetzt, hat “SP Track retained target” Vorrang. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 170 Sollwertgrenzen SP_HI_LIM und SP_LO_LIM be- grenzt. No OUT limits in Manual Ist dieses Bit gesetzt, wird der Ausgangswert des PID nicht auf die Werte von OUT_HI_LIM und OUT_LO_LIM begrenzt, wenn Target Mode und Actual Mode auf Modus Man stehen. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 171 Remote--Rechner das Initialisierungs--Handshake vollendet hat. Shed to Auto, no return -- Der Target Mode wechselt nach Auto, so- bald eine Shed--Bedingung festgestellt wird. Der bisherige Remote-- Modus geht dadurch verloren, so dass keine Rückkehr dorthin mög- lich ist. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 172: Gerätebeschreibung

    Shed to Retained target, no return -- Der Target Mode wechselt zum vorhergehenden Target Mode. Der bisherige Remote--Modus geht dadurch verloren, so dass keine Rückkehr dorthin möglich ist. 5.5.4 Gerätebeschreibung Die Gerätebeschreibung basiert auf der Standard-Gerätebeschreibung für PID-Funktionsblöcke. Ein zusätzlicher hierarchischer Parameter wurde hinzugefügt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 173: Pflege Und Wartung

    6. Zuerst die Siebe in die Vertiefungen des Kunststoffgehäuses und dann die O-Ringe auf die Siebe legen. 7. Die pneumatische Anschlussleiste auf den beiden Zapfen bündig ausrichten und mit den drei selbstschneidenden Schrauben an- schrauben. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 174 Bei Bestellung von Ersatzgeräten bitte die Seriennummer des Originalgeräts angeben. Die Seriennummer fin- den Sie auf dem Typenschild. Anschrift der zuständigen Reparaturstelle, Ansprechpartner, Ersatzteil- listen usw. finden Sie im Internet unter: www.siemens.com/automation/services&support oder www.automation.siemens.com/partner SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 175: Technische Daten

    Technische Daten Technische Daten (siehe folgende Seiten) SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 176 3) Bei ≤ -10 °C (≤ 14 °F) eingeschränkte Anzeigewiederholrate der LC- • Dauerschocken (Halbsinus) 150 m/s² (492 ft/s²), 6 ms, Anzeige. Bei Verwendung mit I -Modul nur T4 zulässig. gem. DIN EN 60068-2-29/03.95 1000 Schocks/Achse 4) Bei EEx d-Ausführung (6DR5..5-...) Werte um etwa 20% reduziert. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 177 Ausgängen der tung sowie den Ausgängen der tung, sowie die Ausgänge der Optionsmodule Optionsmodule Optionsmodule sind einzelne eigensichere Stromkreise Prüfspannung DC 840 V, 1 s DC 840 V, 1 s DC 840 V, 1 s SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 178 < 75 mA • I – – < 160 mA • P – – < 120 mW höchstzulässige äußere Kapazität C – – < 1 mF höchstzulässige äußere Induktivität L – – < 1 mH SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 179 DC 840 V, 1 s DC 840 V, 1 s DC 840 V, 1 s Störmeldeausgang siehe Alarmmodul siehe Alarmmodul siehe Alarmmodul Nur in Verbindung mit dem Grundgerät 6DR5...-.E..Bei Verwendung mit Iy-Modul nur T4 zulässig. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 180 (-40 °F ... +185 °F), (-40 °F ... +185 °F), (-40 °F ... +185 °F), erweiterter Temperaturbereich erweiterter Temperaturbereich erweiterter Temperaturbereich auf Anfrage auf Anfrage auf Anfrage Schutzart Gehäuse IP68/NEMA 4X IP68/NEMA 4X IP68/NEMA 4X SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 181: Lieferspektrum

    Betrieb des Stellungsreglers in Be- reichen, in denen die Atmosphäre explosionsfähig werden kann (Zone 1 und 2). Hierbei sind unbedingt die Gerätekategorien (2 und 3) des Gerätes selbst, sowie die seiner Optionen zu beachten. SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 182: Bestelldaten

    Optionsmodule eingebaut, inkl. 2. Kabelverschrau- bung ohne Iy-Modul für Stellungsrückmeldung (4 ... 20 mA) (6DR4004-.J) EMV-Filtermodul für externen Stel- lungsaufnehmer (C73451-A430-D23), nicht für EEx d-Ausführung Iy-Modul und EMV-Filtermodul für externen Stellungsaufnehmer, nicht für EEx d-Ausführung SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 183: Lieferspektrum Optionen

    6DR4004-1B Anbausatz für SAMSON-Antrieb (integrierter Anbau) 6DR4004-8S NCS-Sensor 6DR4004-_ N_ _ 0 nicht explosionsgeschützt 6DR4004-8N explosionsgeschützt 6DR4004-6N Kabellänge 6 m 6DR4004-_NN für Schwenkantriebe 6DR4004-_N_10 für Schubantriebe bis 14 mm 6DR4004-_N_20 EMV-Filtermodul C73451-A430-D23 Externes Stellungserfassungssystem C73451-A430-D78 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 184: Ersatzteilliste

    Dichtung und Schrauben 6DR5___ Potentiometer (komplett) C73451--A430--D84 6DR4___ 6DR5___ *) 6DR40.. Kann entweder nach Klärung der Zweileiter--Schaltung oder der Dreieiter--/Vierleiter--Schal- tung benutzt werden Anmerkung: Für Zusätze und mögliche Module, siehe Katalog FI01 ”Feldgeräte für die Prozessautomatisierung” SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 185: Index

    Iy--Modul, 29, 59 EEx i, 61 Einbaulagen, günstige und ungünstige, 41 einfach wirkend, 15, 16 Kataloge, 187 Schubantrieb, 15, 16 Konfigurierung, Betriebsartenwechsel, 85 Einsatz bei starken Beschleunigungen und Vibrationen, 42 Stellungsregler in nasser Umgebung, 40 Lieferspektrum, 181 SIPART PS2 FF Gerätehandbuch A5E00214568--02...
  • Seite 186 Preset, 99 Qualifikation des Personals, 9 Vibrationen, 42 Reset, 99 Rutschkupplung, Feststelleinrichtung, 43 Wartung, 173 Wechsel der, Betriebsart, 84 Schubantrieb Anbausatz, 45 Automatische Initialisierung, 66 einfach wirkend, 15, 16 Zertifikate, 188 Manuelle Initialisierung, 68 Zubehör, 36 SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 187: Anhang

    Part 1, Revision FS 1.5 FS 1.5] [FF-- Function Block Application Process Fieldbus Foundation Part 2, Revision FS 1.5 FS 1.5] [FF-- Transducer Block Application Fieldbus Foundation Process Part 2, Revision PS 3.0 PS 3.0] SIPART PS2 FF Gerätehandbuch A5E00214568--02...

  • Seite 188: Bescheinigungen

    Anhang 10.2 Bescheinigungen Die Bescheinigungen sind in gesammelter Form als lose Blattsamm- lung der Betriebsanleitung bzw. auf der CD beigelegt. SIPART PS2 FF Gerätehandbuch A5E00214568--02...
