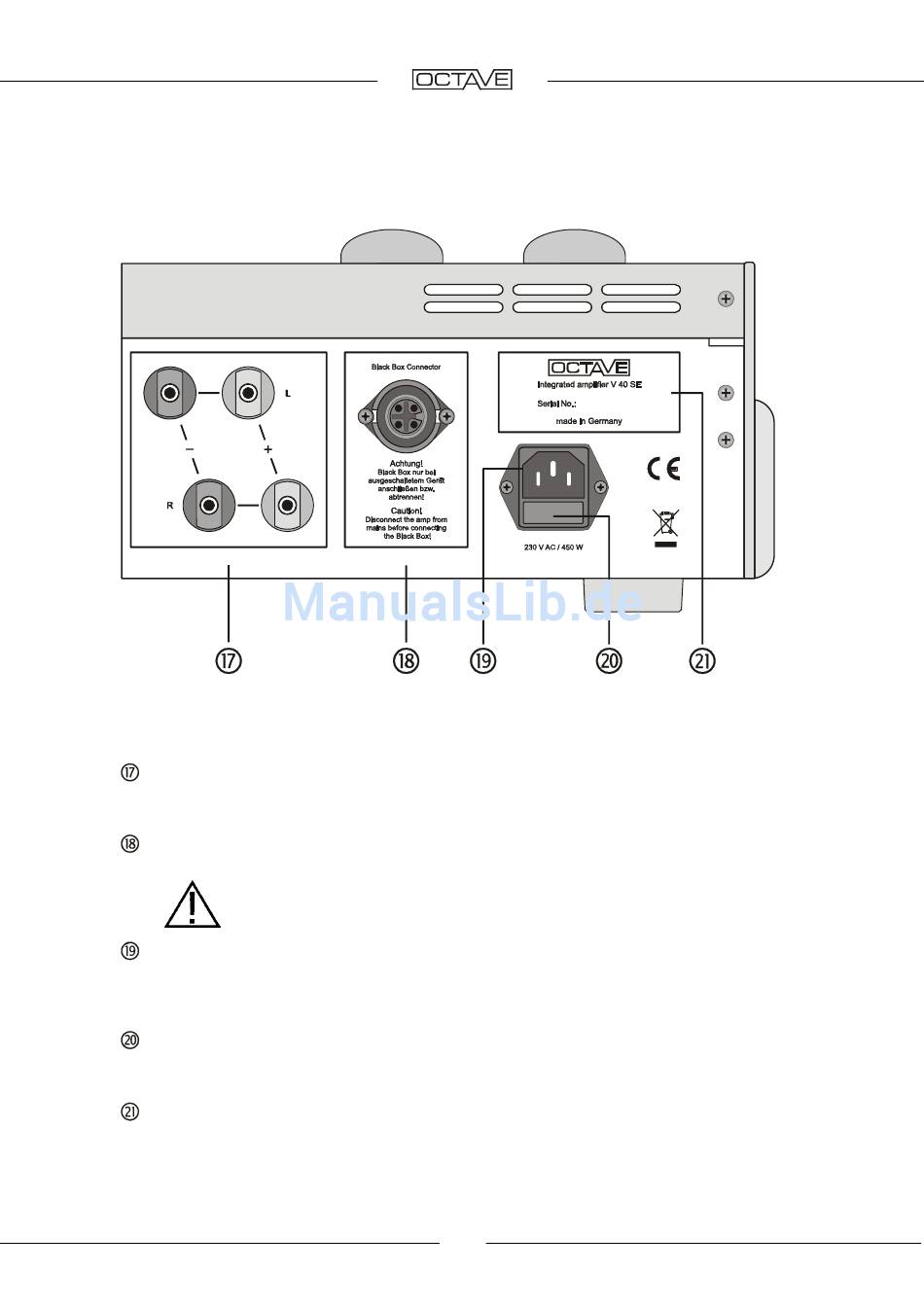

5. DIE ANSCHLÜSSE: Rückfront V 40 SE
Lautsprecherausgänge
(Super-) Black-Box-
Anschluss
Netzanschluss
Sicherung
Typenschild
Anschlussklemmen für die Lautsprecher.
Rot = Pluspol, Schwarz = Minuspol
Minuspol des Lautsprechers ist mit Signalmasse verbunden
Die (Super) Black Box ist eine externe Netzteilverstärkung
für die Endstufe (siehe Kapitel 9.) Vor dem Anschließen und
Abtrennen der Black Box muss der V 40 SE mit dem Netz-
schalter ausgeschaltet werden!
Netzeingang, Kaltgerätebuchse, mit von außen zugänglicher
Sicherung. Die Sicherung sitzt im Schubfach unterhalb der
Buchse. Das Fach kann nach Ziehen des Kaltgerätesteckers
geöffnet werden.
Bei 230/240V: 2 A träge H (5 x 20mm)
Bei 115/120V: 3,15 A träge H (5 x 20mm)
Bei 100V:4 A träge H (5 x 20mm)
Ausführung und Seriennummer.
