RADEMACHER Geräte-Elektronik GmbH & Co. KG
Zusatz-Bedienungsanleitung
für Garagentorantrieb Rator F3
Solarpanel
Art.-Nr.: 4751
Nur in Ergänzung zur Bedienungsanleitung für den Garagentorantrieb Rator F3 (Art.-Nr.:
4750-... / 4752-...) zu verwenden!
Anschlusskabel verlegen und montieren
Ziehen Sie das Kabelende ohne Stecker durch evtl. notwendige Bohrungen oder Öffnungen
Ihrer Garage und verlegen Sie das Kabel in etwa so, wie es letztlich verlegt sein soll.
Achtung: Stecken Sie das Kabel noch nicht in den Akkupack! Das offene Kabelende kann
einen Kurzschluss verursachen und den Akkupack dadurch zerstören!

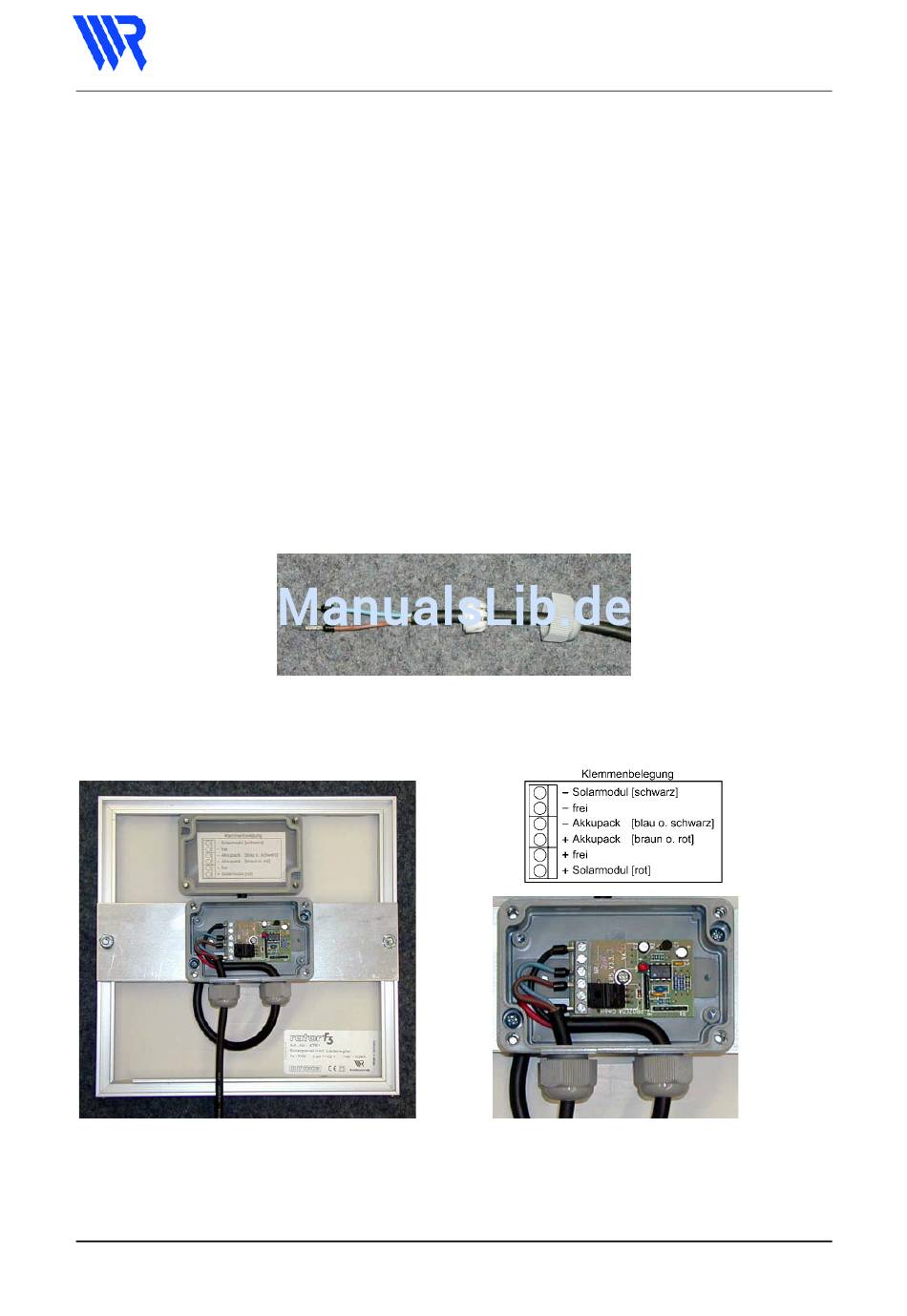

Schließen Sie nun das Kabel an das Solarpanel an. Dazu freie Verschraubung des
Gehäuses auf der Rückseite des Panels lösen und den inneren Gummistopfen mit einem
kleinen Schraubenzieher o. Ä. durchstoßen. Anschließend das Kabel wie abgebildet durch
die Verschraubung ziehen.
Den Gehäusedeckel abnehmen, das Anschlusskabel in das Gehäuse einführen und
entsprechend der Klemmenbelegung (siehe Aufdruck im Gehäusedeckel) an die
Klemmenleiste anschließen.
Schließen Sie nun das Gehäuse wieder und ziehen sie die Schrauben sowie die
Verschraubungen der Kabeldurchführungen fest an.
Rademacher GmbH & Co. KG
–
Info@Rademacher.de
–
Tel.: 02872/933-0
Fax: 02872/933-250
VBD 408-4 Montageanleitung Solarpanel.doc
1
