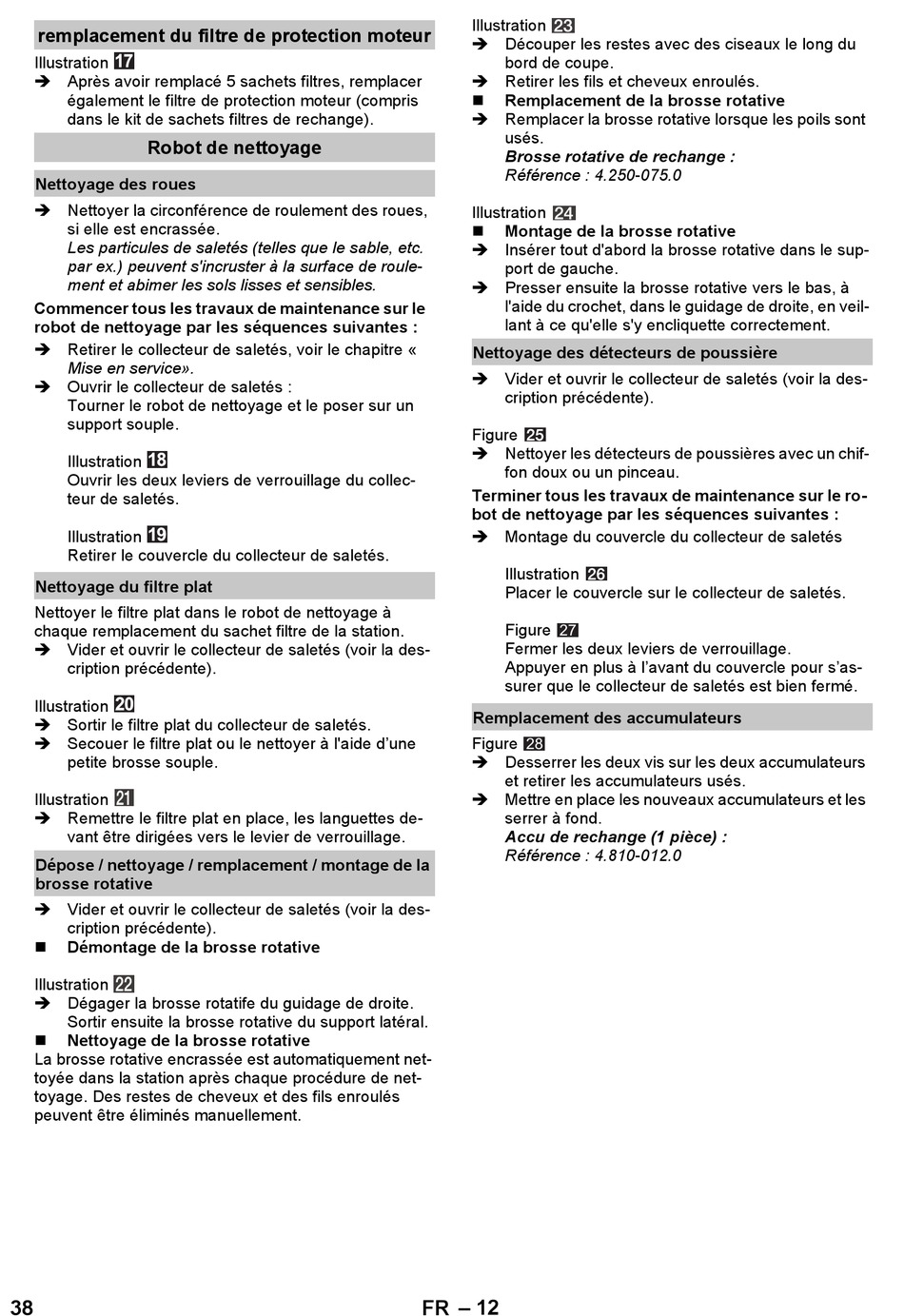

remplacement du filtre de protection moteur
Illustration
Après avoir remplacé 5 sachets filtres, remplacer
également le filtre de protection moteur (compris
dans le kit de sachets filtres de rechange).
Robot de nettoyage
Nettoyage des roues
Nettoyer la circonférence de roulement des roues,
si elle est encrassée.
Les particules de saletés (telles que le sable, etc.
par ex.) peuvent s'incruster à la surface de roule-
ment et abimer les sols lisses et sensibles.
Commencer tous les travaux de maintenance sur le
robot de nettoyage par les séquences suivantes :
Retirer le collecteur de saletés, voir le chapitre «
Mise en service».
Ouvrir le collecteur de saletés :
Tourner le robot de nettoyage et le poser sur un
support souple.
Illustration
Ouvrir les deux leviers de verrouillage du collec-
teur de saletés.
Illustration
Retirer le couvercle du collecteur de saletés.
Nettoyage du filtre plat
Nettoyer le filtre plat dans le robot de nettoyage à
chaque remplacement du sachet filtre de la station.
Vider et ouvrir le collecteur de saletés (voir la des-
cription précédente).
Illustration
Sortir le filtre plat du collecteur de saletés.
Secouer le filtre plat ou le nettoyer à l'aide d'une
petite brosse souple.
Illustration
Remettre le filtre plat en place, les languettes de-
vant être dirigées vers le levier de verrouillage.
Dépose / nettoyage / remplacement / montage de la
brosse rotative
Vider et ouvrir le collecteur de saletés (voir la des-
cription précédente).
Démontage de la brosse rotative
Illustration
Dégager la brosse rotatife du guidage de droite.
Sortir ensuite la brosse rotative du support latéral.
Nettoyage de la brosse rotative
La brosse rotative encrassée est automatiquement net-
toyée dans la station après chaque procédure de net-
toyage. Des restes de cheveux et des fils enroulés
peuvent être éliminés manuellement.
38
Illustration
Découper les restes avec des ciseaux le long du
bord de coupe.
Retirer les fils et cheveux enroulés.
Remplacement de la brosse rotative
Remplacer la brosse rotative lorsque les poils sont
usés.
Brosse rotative de rechange :
Référence : 4.250-075.0
Illustration
Montage de la brosse rotative
Insérer tout d'abord la brosse rotative dans le sup-
port de gauche.
Presser ensuite la brosse rotative vers le bas, à
l'aide du crochet, dans le guidage de droite, en veil-
lant à ce qu'elle s'y encliquette correctement.
Nettoyage des détecteurs de poussière
Vider et ouvrir le collecteur de saletés (voir la des-
cription précédente).
Figure
Nettoyer les détecteurs de poussières avec un chif-
fon doux ou un pinceau.
Terminer tous les travaux de maintenance sur le ro-
bot de nettoyage par les séquences suivantes :
Montage du couvercle du collecteur de saletés
Illustration
Placer le couvercle sur le collecteur de saletés.
Figure
27
Fermer les deux leviers de verrouillage.
Appuyer en plus à l'avant du couvercle pour s'as-
surer que le collecteur de saletés est bien fermé.
Remplacement des accumulateurs
Figure
28
Desserrer les deux vis sur les deux accumulateurs
et retirer les accumulateurs usés.
Mettre en place les nouveaux accumulateurs et les
serrer à fond.
Accu de rechange (1 pièce) :
Référence : 4.810-012.0
– 12
FR
