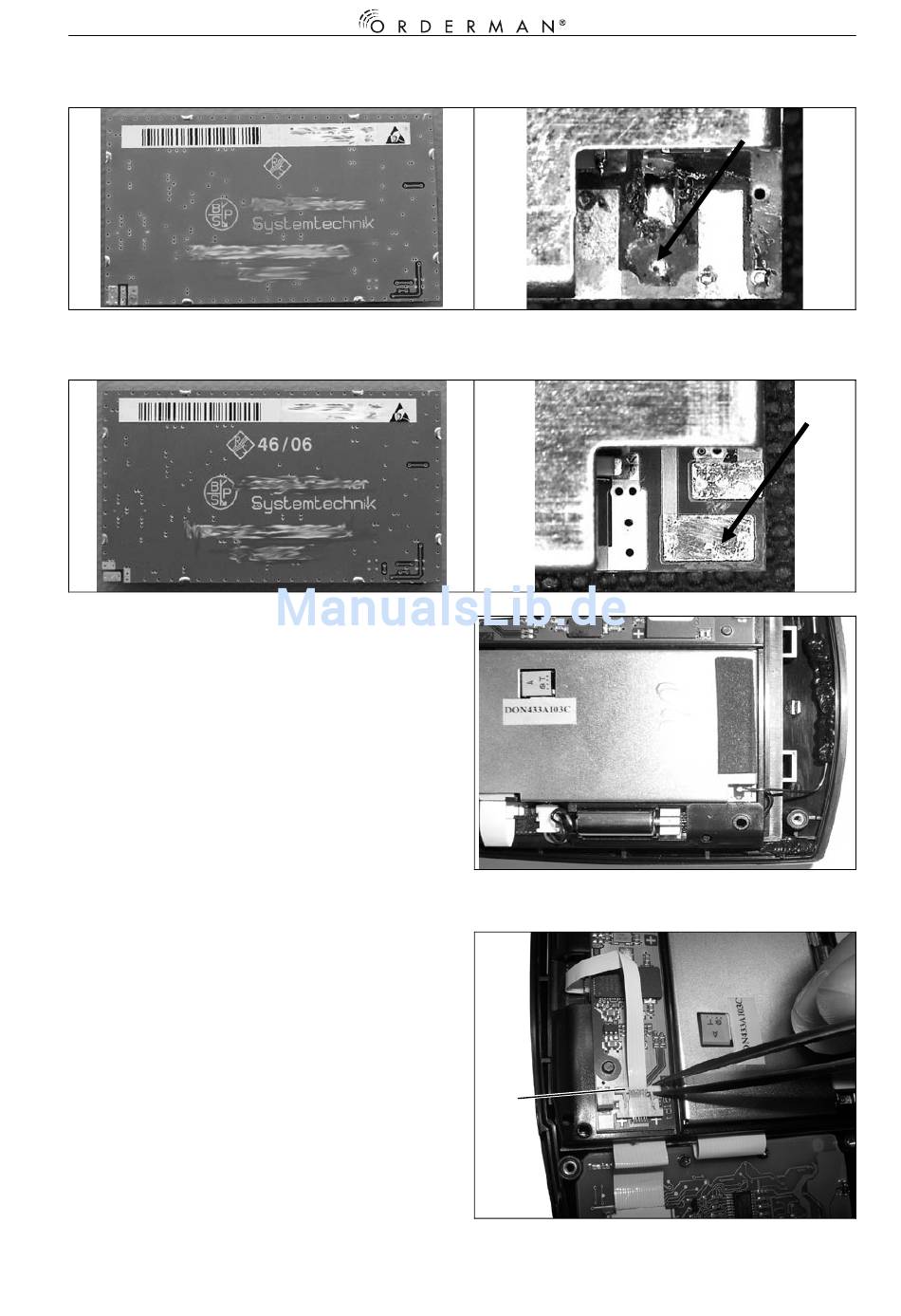

Ausbau Bluetoothmodul - Orderman Leo2 Serviceanleitung

LEO2 und LEO2plus
Layout 1
Layout 2
Antennenposition Leo2 (Layout 1)

2.5 Ausbau Bluetoothmodul

a) Gehäuse öffnen,
siehe Punkt 2.1.
b) Die Steckerverriegelung für das An-
schlusskabel Bluetoothmodul (1) mit
einer Pinzette vorsichtig öffnen und
das Flachbandkabel abziehen.
Antenne bei Markierung (Pfeil) anlöten
Antenne bei Markierung (Pfeil) anlöten
1
- 9 -
Service Manual
