2.4 Ausbau Funkmodul

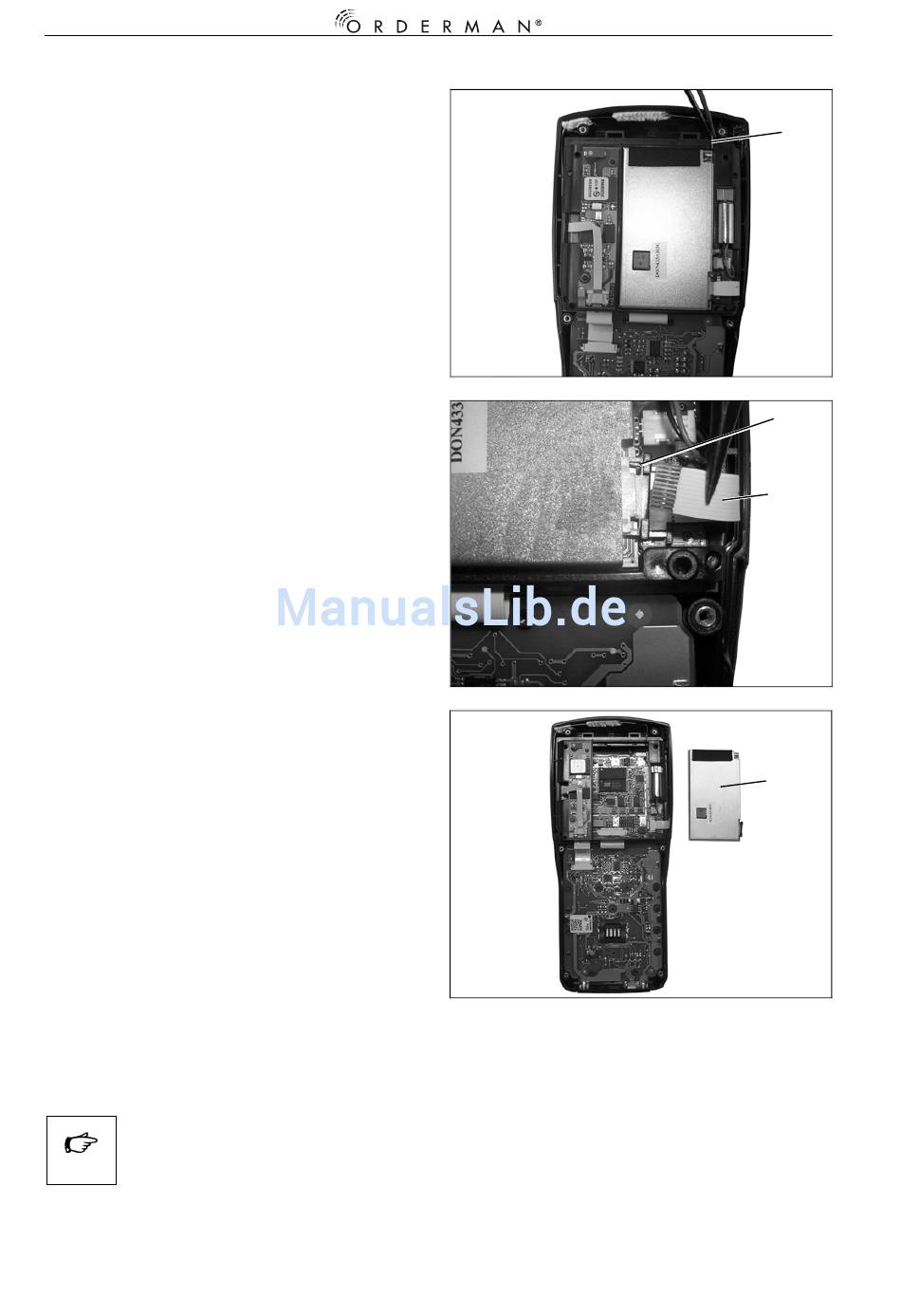

a) Gehäuse öffnen,
siehe Punkt 2.1.
b) Die Antenne (1) vom Funkmodul
ablöten.
c) Die Steckerverriegelung (1) für das
Anschlusskabel Funkmodul (2) mit ei-
ner Pinzette vorsichtig öffnen und das
Flachbandkabel abziehen.
d) Das Funkmodul (1) abnehmen.
Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Die Kontaktflächen des Anschlusskabels Funkmodul müssen nach oben zei-
gen.
Beim Einbau des Funkmoduls und Anlöten der Antenne beachten Sie die un-
Hinweis
terschiedlichen Layouts des Funkmodulprintes.
Stellen Sie sicher, dass zwischen den Lötpads keine Kurzschlüsse auftreten!
