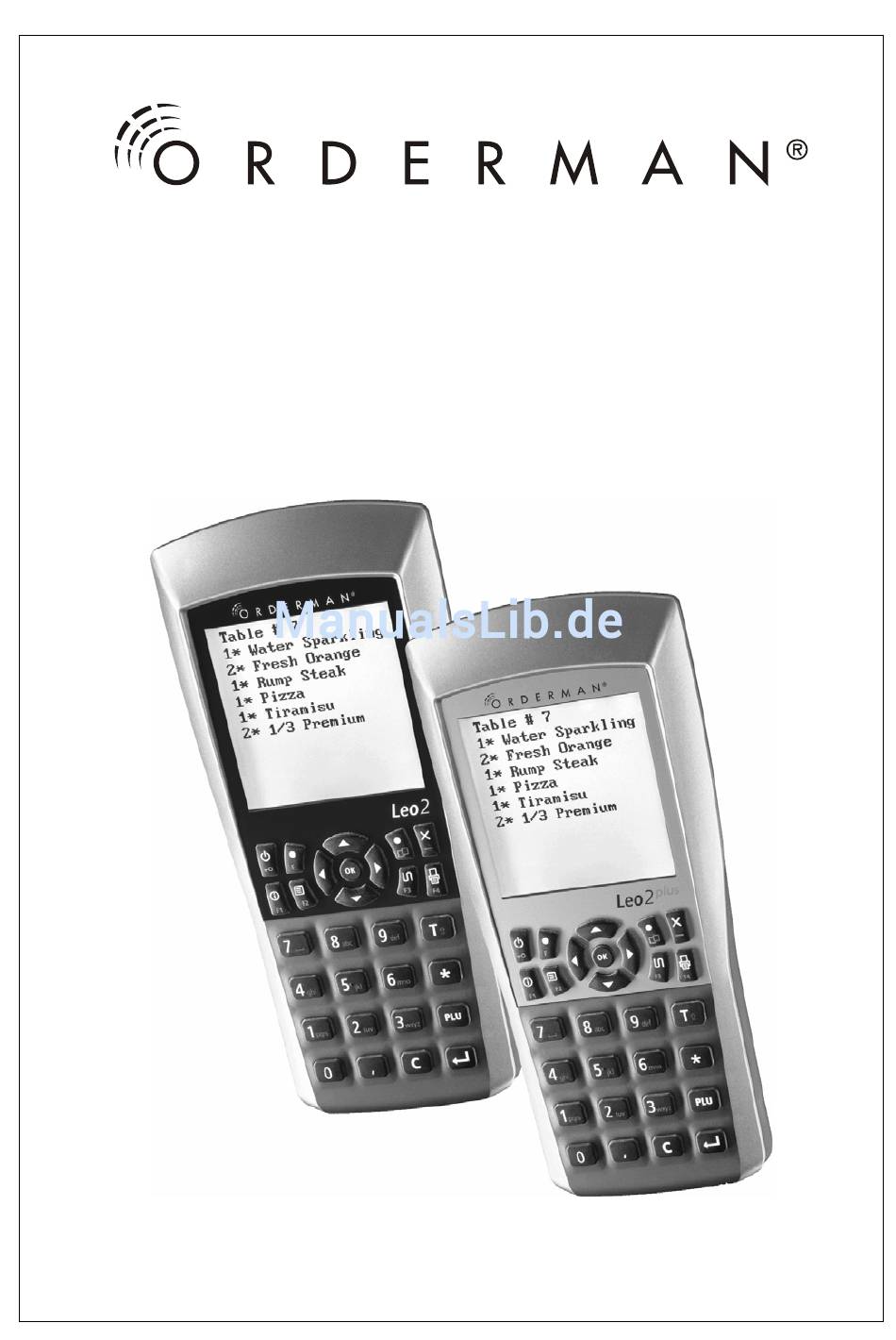

- Seite 1 Leo2, Leo2plus Service Manual...
- Seite 2 Anwendung dieser Anleitung entstehen. • think dig übernimmt keine Verantwortung für Verluste oder Ansprüche von dritten ® Personen, die durch die Benützung des ORDERMAN Leo2 und Leo2plus ent- stehen. • Änderungen des Inhalts dieser Anleitung sind vorbehalten, und können ohne Vorankündigung durchgeführt werden.
-
Seite 3: Inhaltsverzeichnis
LEO2 und LEO2plus Service Manual Inhaltsverzeichnis Allgemeines .......................4 Reparatur Handgerät Leo2 und Leo2plus ............4 Gehäuse öffnen / Unterteil tauschen ..............4 Tastaturprint /Schaltmatte tauschen ..............6 Ausbau Vibra Motor.....................7 Ausbau Funkmodul....................8 Ausbau Bluetoothmodul ..................9 Ausbau CPU / Display ..................10 Ausbau Gehäuseoberteil ...................12 Abschließende Arbeiten ..................13... -
Seite 4: Allgemeines
Reparatur Handgerät Leo2 und Leo2plus Benötigtes Werkzeug: Torx-Schraubendreher Größe 6 Pinzette Lötstation Vor der Reparatur sind alle Geräteeinstellungen aus dem Orderman-setup und dem extended setup zu erfassen (Setupzugang: siehe Abschnitt 3.2, Seite 14). Hinweis Vorarbeiten a) Steckernetzgerät abziehen und Akkupack entfernen 2.1 Gehäuse öffnen / Unterteil tauschen... - Seite 5 LEO2 und LEO2plus Service Manual b) Die 6 Schrauben (1) M2 unter den Schraubenabdeckungen und die 2 PT- Schrauben (2) im Akkubereich entfer- nen. c) Das Gehäuseunterteil (1) anheben und die seitlichen Griffleisten (2) entfernen. d) Das Gehäuseunterteil ablegen. Zusammenbau e) Kontrollieren Sie vor dem Zusammenbau den einwandfreien Zustand der Gehäu-...
-
Seite 6: Tastaturprint /Schaltmatte Tauschen
Service Manual LEO2 und LEO2plus 2.2 Tastaturprint /Schaltmatte tauschen a) Gehäuse öffnen, siehe Punkt 2.1. b) Die Steckerverriegelung (1) für das Anschlusskabel Tastaturprint mit einer Pinzette vorsichtig öffnen und das Flachbandkabel (2) abziehen. c) Die 10 Schrauben (1) am Tastaturprint (2) entfernen. -
Seite 7: Ausbau Vibra Motor
LEO2 und LEO2plus Service Manual e) Den Fixierrahmen Safety cord (1) vom Tastaturprint (2) abziehen. Zusammenbau Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Die Kontaktflächen des Anschlusskabels Tastaturprint müssen nach oben zei- gen. Die 10 Schrauben am Tastaturprint dürfen nicht zu fest angezogen werden, da Hinweis sonst die Leichtgängigkeit der Tasten nicht mehr gewährleistet ist. -
Seite 8: Ausbau Funkmodul
Service Manual LEO2 und LEO2plus 2.4 Ausbau Funkmodul a) Gehäuse öffnen, siehe Punkt 2.1. b) Die Antenne (1) vom Funkmodul ablöten. c) Die Steckerverriegelung (1) für das Anschlusskabel Funkmodul (2) mit ei- ner Pinzette vorsichtig öffnen und das Flachbandkabel abziehen. -
Seite 9: Ausbau Bluetoothmodul
LEO2 und LEO2plus Service Manual Layout 1 Antenne bei Markierung (Pfeil) anlöten Layout 2 Antenne bei Markierung (Pfeil) anlöten Antennenposition Leo2 (Layout 1) 2.5 Ausbau Bluetoothmodul a) Gehäuse öffnen, siehe Punkt 2.1. b) Die Steckerverriegelung für das An- schlusskabel Bluetoothmodul (1) mit einer Pinzette vorsichtig öffnen und... -
Seite 10: Ausbau Cpu / Display
Service Manual LEO2 und LEO2plus c) Das Bluetoothmodul (1) abnehmen. Zusammenbau Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Die Kontaktflächen des Anschlusskabels Bluetoothmodul müssen nach oben zeigen. Hinweis 2.6 Ausbau CPU / Display a) Gehäuse öffnen, siehe Punkt 2.1. b) Die Steckerverriegelung für die An-... - Seite 11 LEO2 und LEO2plus Service Manual d) Die Steckerverriegelung für die An- schlusskabeln Tastaturprint (1), Funk- modul (2), Bluetoothmodul (3) und CPU (4) mit einer Pinzette vorsichtig öffnen und die Flachbandkabeln von der CPU abziehen, das Kabel der Transponderspule (5) abstecken.
-
Seite 12: Ausbau Gehäuseoberteil
Service Manual LEO2 und LEO2plus h) Das Display (1) aus dem Montage- rahmen (2) entfernen, die Steckerver- riegelung für das Anschlusskabel Dis- play (3) mit einer Pinzette vorsichtig öffnen und das Flachbandkabel abste- cken. Zusammenbau Display i) Das Flachbandkabel unterhalb der Verriegelung einstecken (Die Kontakt- flächen zeigen zum LCD) und Verrie-... -
Seite 13: Abschließende Arbeiten
LEO2 und LEO2plus Service Manual c) Den Montagerahmen Display inklusive Display und CPU (1) aus dem Gehäu- seoberteil (2) entfernen. d) Den Tastaturprint (1) und die Schalt- matte (2) aus dem Gehäuseoberteil (3) ausbauen (siehe Punkt 2.2). 2.8 Abschließende Arbeiten a) Tests durchführen,... -
Seite 14: Inbetriebnahme Und Tests
Inbetriebnahme und Tests 3.1 Inbetriebnahme Legen Sie zur Inbetriebnahme den Akku ein, schalten Sie das Gerät ein und überprüfen Sie die Geräteeinstellungen im Orderman Setup und Extended Setup. 3.2 Zugang zum „Extended setup“ • Bei ausgeschaltetem Gerät die Sendetaste gedrückt halten •... -
Seite 15: Tilt Sensor Test
3.6 Optionentest - Hardwaretest der verfügbaren Optionen • Menuepunkt „Options..“ anwählen und mit Taste OK bestätigen • Hardware Test werden die verfügbaren Optionen angezeigt • Gewünschte Option anwählen und Funktionskontrolle durchführen • Zur Überprüfung der Bluetooth-Schnittstelle verwenden Sie einen Orderman Gür- teldrucker - 15 -... -
Seite 16: Ersatzteilliste
Service Manual LEO2 und LEO2plus Ersatzteilliste Benennung Teilenummer Abbildung Bluetooth Modul 89-339 CPU Leo2 88-310 CPU Leo2plus 82-396 Geben Sie bei Bestellungen die Geräteseriennummer Display 87-306 Fixierrahmen Safety-cord 86-426 Austausch-Funkmodul 85-348 Gehäuseoberteil Leo2 in- 86-286 klusive 2 Griffleisten - 16 -... - Seite 17 LEO2 und LEO2plus Service Manual Benennung Teilenummer Abbildung Gehäuseoberteil Leo2plus 85-293 inklusive 2 Griffleisten Montagerahmen Display 86-378 Montagerahmen Funkein- 86-387 heit Schaltmatte 87-358 - 17 -...
- Seite 18 Service Manual LEO2 und LEO2plus Benennung Teilenummer Abbildung Schraubenabdeckungssatz 80-366 (10 Sätze) Tastaturprint 81-328 Vibra-Motor 88-406 Unterteil 87-270 Gehäuseschrauben (20 80-433 Sätze a 8 Schrauben ) Kabel Displayhinterleuch- 89-410 tung - 18 -...
-
Seite 19: Reinigungshinweise Leo2
Gerät entfernen. Bei Trockenvorgang im Akkubereich die Federkontakte und Dichtung nicht beschädigen Abschließend Akku einlegen und Gerät einschalten. Warnhinweis: Das Gerät Leo2 ist grundsätzlich spritzwasserfest (IPX4). Eine erhöhte Flüssigkeitsbelastung (z.B.: Tauchen) kann zu einer Beschädigung führen, für die keine Gewährleistung übernommen wird.
