Service Manual

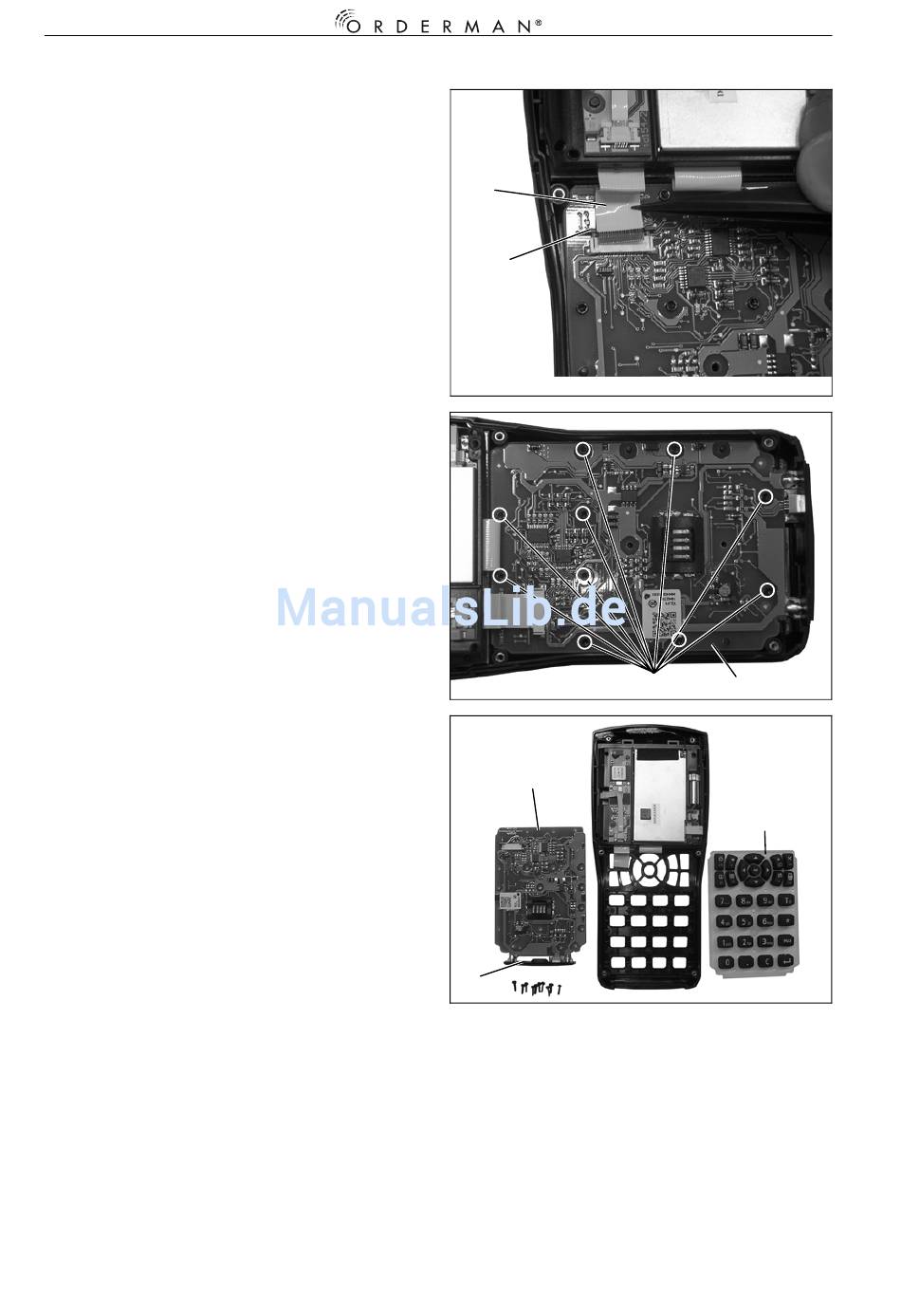

2.2 Tastaturprint /Schaltmatte tauschen

a) Gehäuse öffnen,
siehe Punkt 2.1.
b) Die Steckerverriegelung (1) für das
Anschlusskabel Tastaturprint mit einer
Pinzette vorsichtig öffnen und das
Flachbandkabel (2) abziehen.
c) Die 10 Schrauben (1) am Tastaturprint
(2) entfernen.
d) Den Tastaturprint (1) inklusive des Fi-
xierrahmens Safety cord (2) entfernen.
Die Schaltmatte (3) entfernen.
2
1
1
2
- 6 -
LEO2 und LEO2plus
1 2
3
