Orderman Leo2 Serviceanleitung Seite 11

LEO2 und LEO2plus

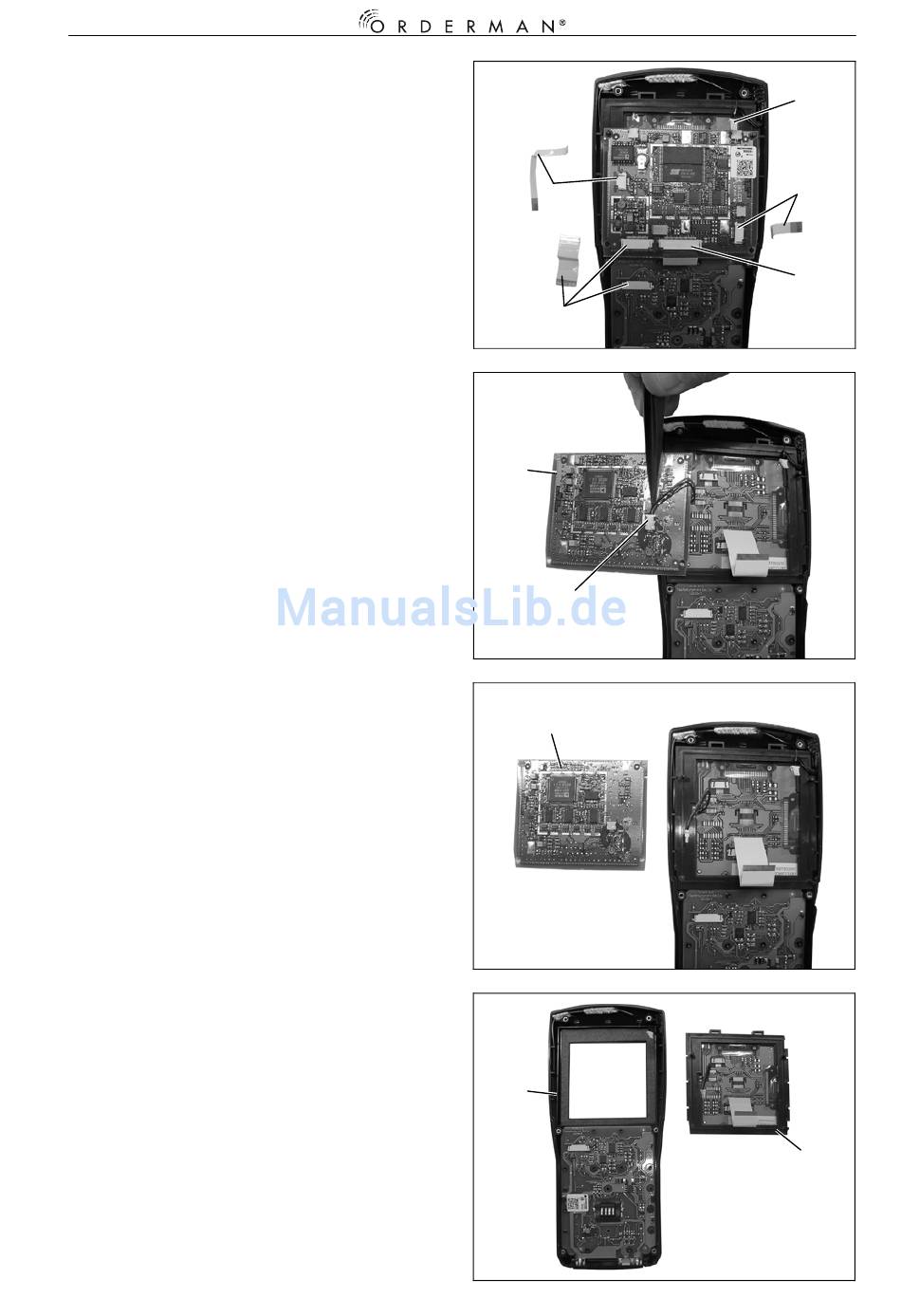

d) Die Steckerverriegelung für die An-
schlusskabeln Tastaturprint (1), Funk-
modul (2), Bluetoothmodul (3) und
CPU (4) mit einer Pinzette vorsichtig
öffnen und die Flachbandkabeln von
der CPU abziehen, das Kabel der
Transponderspule (5) abstecken.
e) Die CPU (1) abheben und Hinterleuch-
tungsanschluss (2) auf Rückseite der
CPU abstecken.
f) Die CPU (1) ablegen.
g) Den Montagerahmen Display (1) inklu-
sive Display aus dem Gehäuseoberteil
(2) abheben. Achten Sie darauf, dass
keine Verunreinigungen
oder Fingerabdrücke am Display auf-
treten.
Legen Sie beim Zusammenbau die
Displayeinheit zuerst mit der oberen
Kante ins das Gehäuseoberteil ein.
3
1
1
2
1
2
- 11 -
Service Manual
5
2
4
1
