Ausbau Cpu / Display - Orderman Leo2 Serviceanleitung

Service Manual

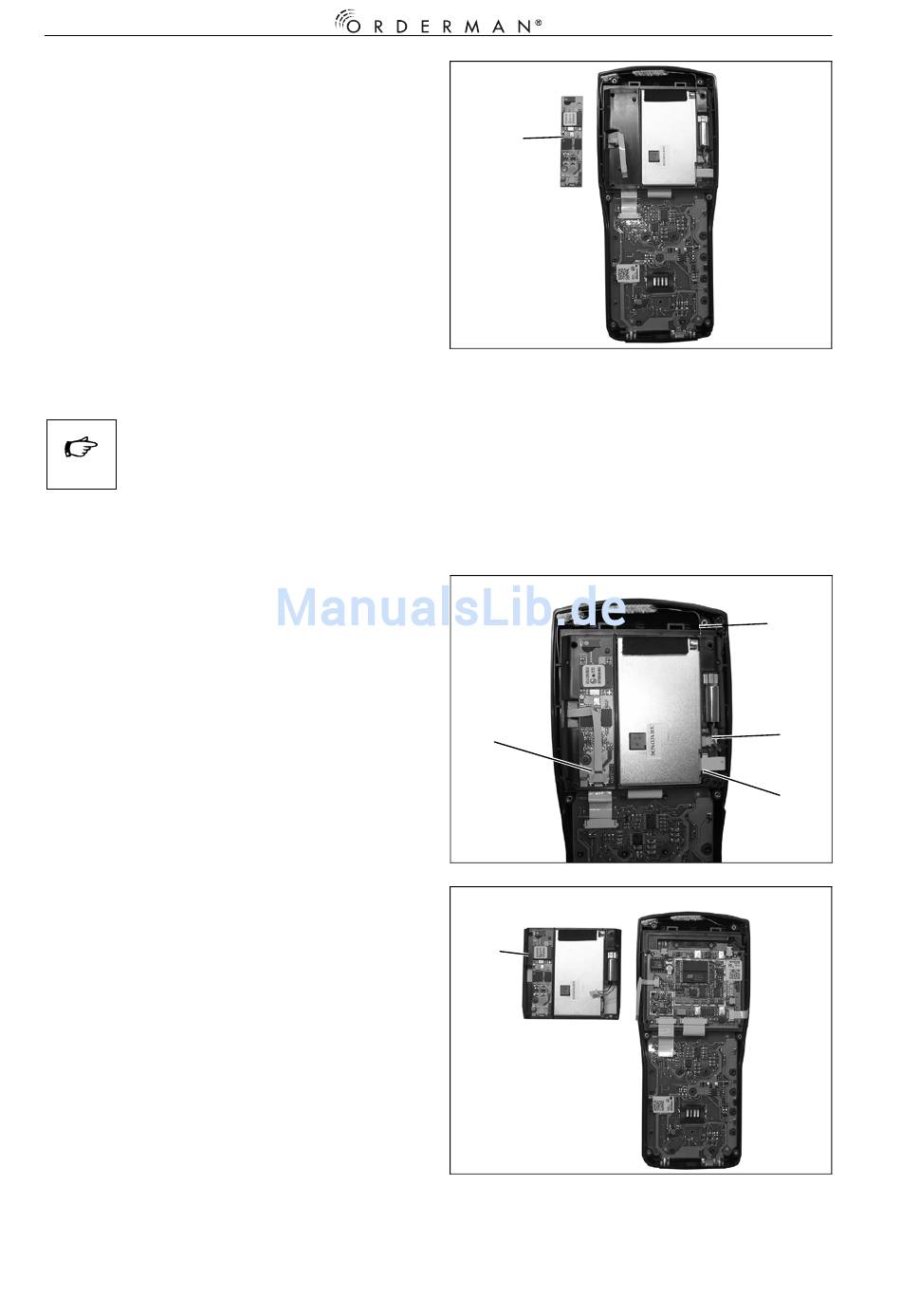

c) Das Bluetoothmodul (1) abnehmen.
Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Die Kontaktflächen des Anschlusskabels Bluetoothmodul müssen nach oben
zeigen.
Hinweis

2.6 Ausbau CPU / Display

a) Gehäuse öffnen,
siehe Punkt 2.1.
b) Die Steckerverriegelung für die An-
schlusskabeln Funkmodul (1) und
Bluetoothmodul (2) mit einer Pinzette
vorsichtig öffnen und beide Flach-
bandkabeln abziehen.
Das Kabel Vibra-Call (3) abstecken
und die Antenne (4) ablöten.
c) Den Montagerahmen Funkeinheit (1)
abnehmen.
1
2
1
- 10 -
LEO2 und LEO2plus
4
3
1
