Ausbau Vibra Motor - Orderman Leo2 Serviceanleitung

LEO2 und LEO2plus

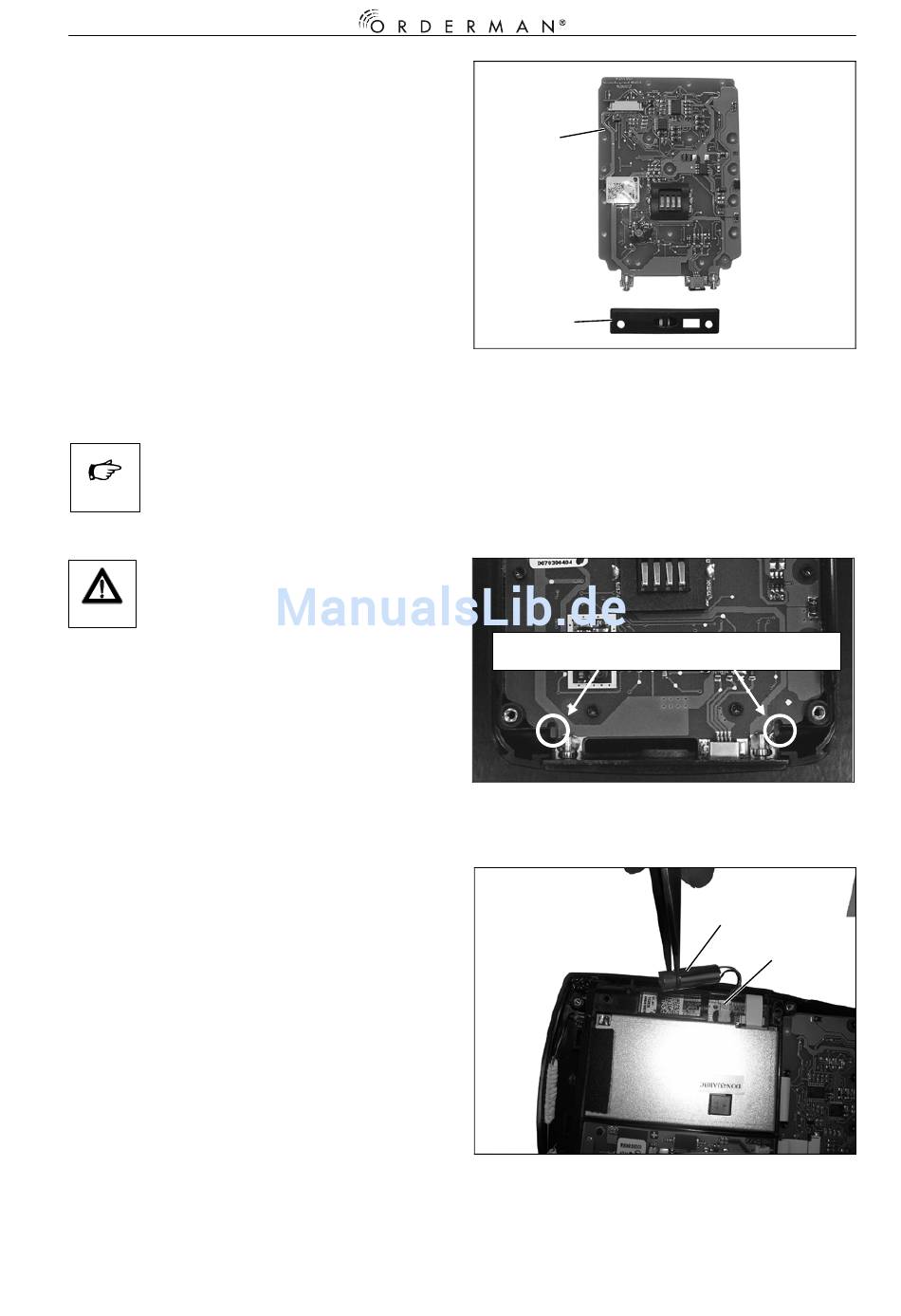

e) Den Fixierrahmen Safety cord (1) vom
Tastaturprint (2) abziehen.
Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Die Kontaktflächen des Anschlusskabels Tastaturprint müssen nach oben zei-
gen.
Die 10 Schrauben am Tastaturprint dürfen nicht zu fest angezogen werden, da
Hinweis
sonst die Leichtgängigkeit der Tasten nicht mehr gewährleistet ist.
Beim Einbau des Tastaturprints
die beiden seitlichen Laschen der
Schaltmatte nicht einklemmen.
Vorsicht

2.3 Ausbau Vibra Motor

a) Gehäuse öffnen,
siehe Punkt 2.1.
b) Den Stecker Vibra-Call (1) abziehen
und den Vibra Motor (2) abnehmen.
Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
2
1
Seitliche Laschen der Schaltmatte
- 7 -
Service Manual
2
1
