Service Manual
1

Allgemeines

Dieses Service Manual beschreibt die einzelnen Arbeitsschritte zur Servicierung der
®
ORDERMAN Handgeräte Leo2 und Leo2plus.
Durch das Öffnen der Handgeräte erlischt der Garantieanspruch.
Vorsicht
Die Geräte enthalten elektronische Bauteile. Bei Arbeiten mit elektronischen
Bauteilen sind die allgemeinen ESD-Hinweise zu beachten.
Vorsicht
2 Reparatur Handgerät Leo2 und Leo2plus
Benötigtes Werkzeug:
Vor der Reparatur sind alle Geräteeinstellungen aus dem Orderman-setup und
dem extended setup zu erfassen (Setupzugang: siehe Abschnitt 3.2, Seite 14).
Hinweis
Vorarbeiten
a) Steckernetzgerät abziehen und Akkupack entfernen
2.1 Gehäuse öffnen / Unterteil tauschen

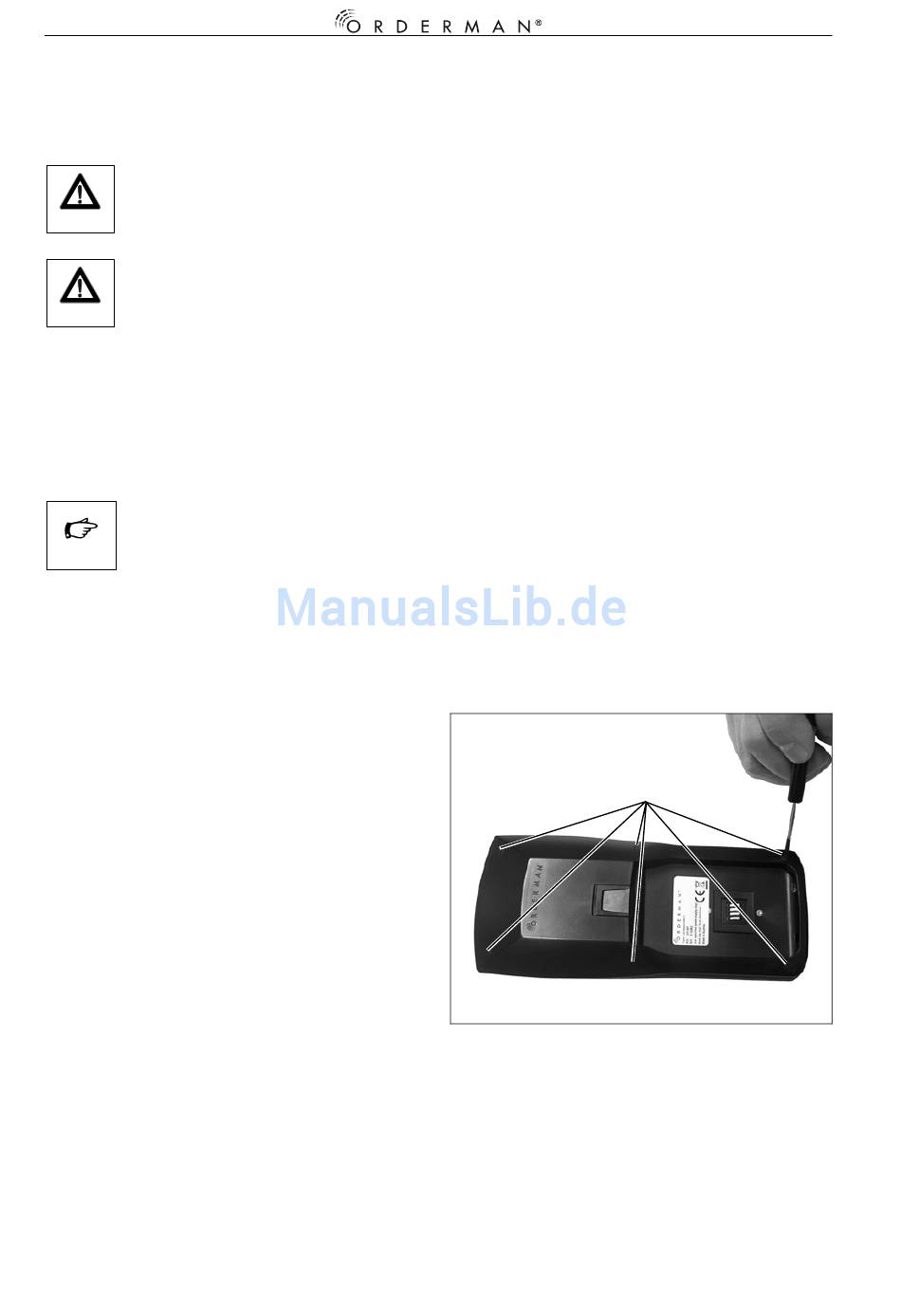

a) Die 6 Schraubenabdeckungen (1) ent-
fernen. Dazu werden die Schrauben-
abdeckungen in der Mitte mit dem
Torx-Schraubendreher durchstoßen
und anschließend abgehoben.
Torx-Schraubendreher Größe 6
Pinzette
Lötstation
- 4 -
LEO2 und LEO2plus
1
