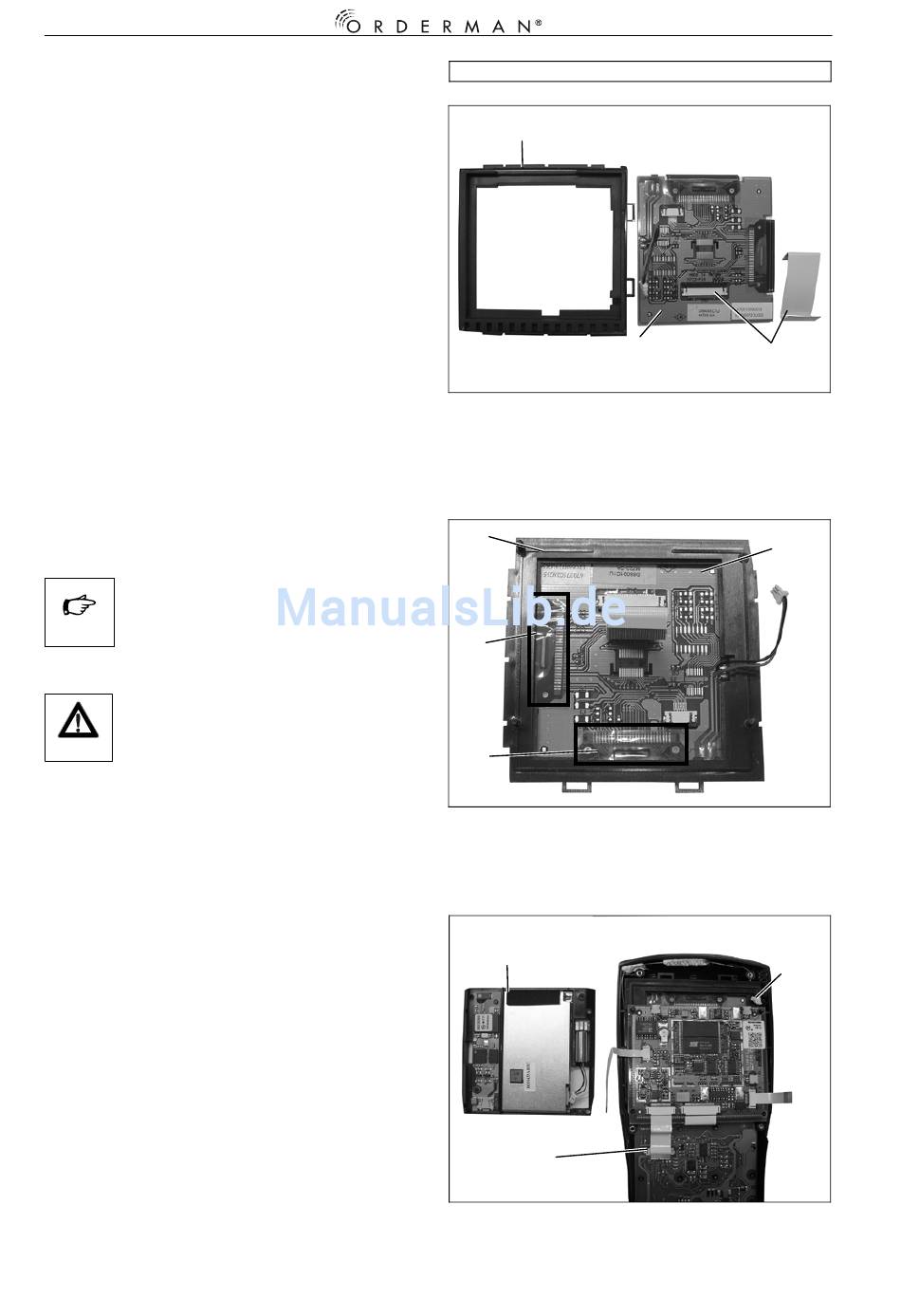

h) Das Display (1) aus dem Montage-
rahmen (2) entfernen, die Steckerver-
riegelung für das Anschlusskabel Dis-
play (3) mit einer Pinzette vorsichtig
öffnen und das Flachbandkabel abste-
cken.
Zusammenbau Display
i) Das Flachbandkabel unterhalb der
Verriegelung einstecken (Die Kontakt-
flächen zeigen zum LCD) und Verrie-
gelung schließen.
j) Das Display (1) in den Montagerah-
men (2) einlegen.
Die Position der Treiberanschlüs-
se (A) beachten!
Achten Sie bitte darauf, dass sich
Hinweis
keine Verunreinigungen zwischen
Displayglas und LCD befinden.
Das Display darf in den umrande-
ten Bereichen nicht berührt wer-
den.
Vorsicht
Der weitere Zusammenbau erfolgt in umgekehrter Reihenfolge.
2.7 Ausbau Gehäuseoberteil
a) Den Montagerahmen Funkeinheit (1)
abnehmen,
siehe Punkt 2.6 Punkt 1 bis 3.
b) Die Steckerverriegelung für das An-
schlusskabel Tastaturprint (2) mit einer
Pinzette vorsichtig öffnen und das
Flachbandkabeln abstecken.
Das Anschlusskabel Transponderspule
(3) abstecken.
2
2
A
A
1
2
- 12 -
LEO2 und LEO2plus
