Schematische Darstellung; Schematische Darstellung: Termix One Solar - Danfoss Termix One Handbuch

Instruktion

5.2 Schematische Darstellung

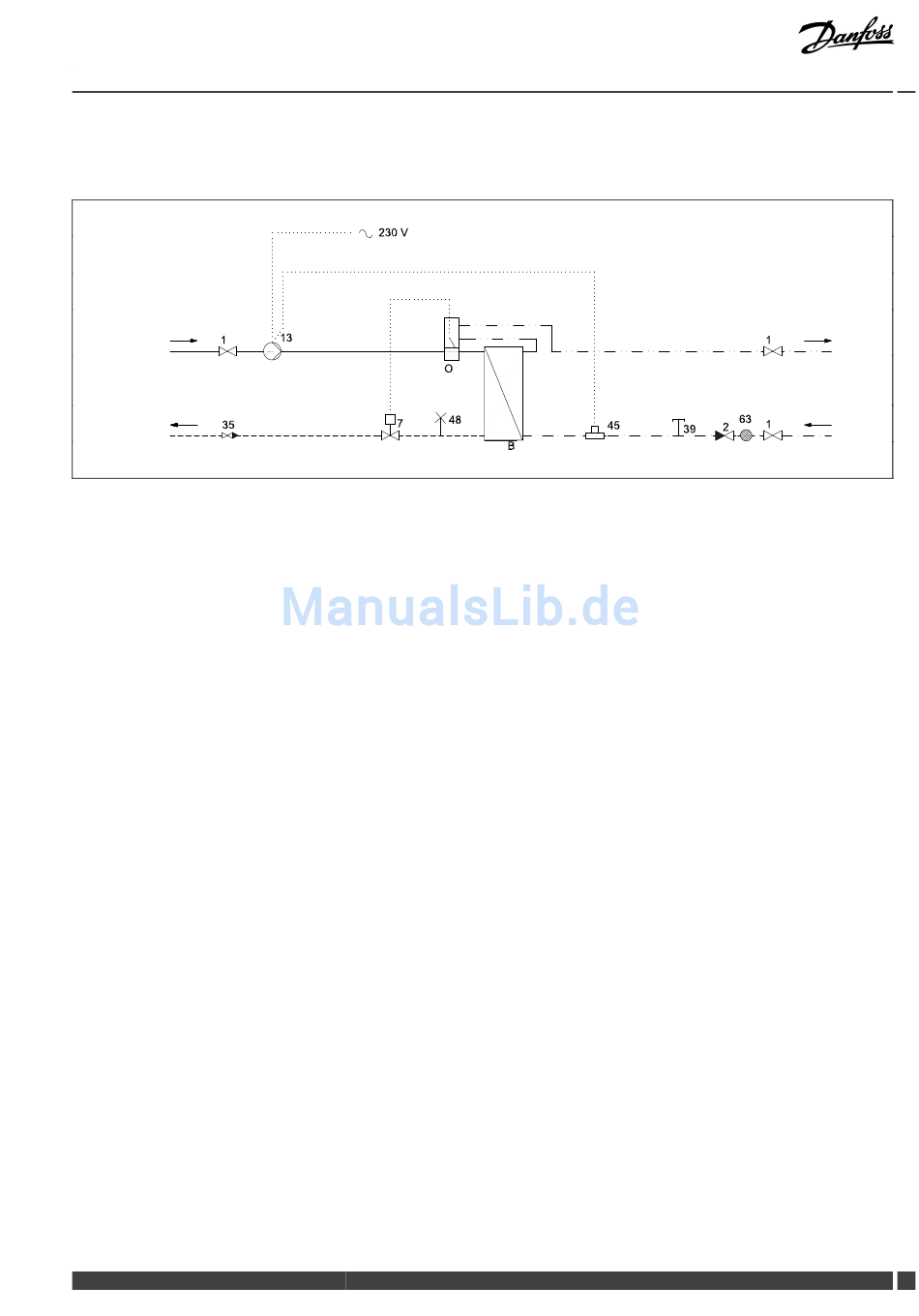

5.2.1 Schematische Darstellung: Termix One Solar

Sp-Vorlauf
Sp-Rücklauf
Ihre Station kann sich optisch von der schematischen Darstellung unterscheiden.
Schematische Darstellung ohne Zirkulation
B Wärmetauscher
O Termix Fühlerbeschleuniger
1
Absperrhahn
2
Rückschlagventil
WW:
Trinkwarmwasser
KW
Trinkkaltwasser
Sp-Vorlauf: Speichervorlauf
Sp-Rücklauf: Speicherrücklauf
Danfoss District Energy
Termix One Solar
7
Thermostatisches Ventil
13 Ladepumpe
35 Kugelhahn/Rückschlagventil
39 Anschluss geschlossen
VI.CW.K3.03 / LTY38004
45 Durchflussschalter
48 Entlüfter, manuell
63 Schmutzsieb
WW
KW
DEN-GT 9
