5.4 Schematische Darstellung

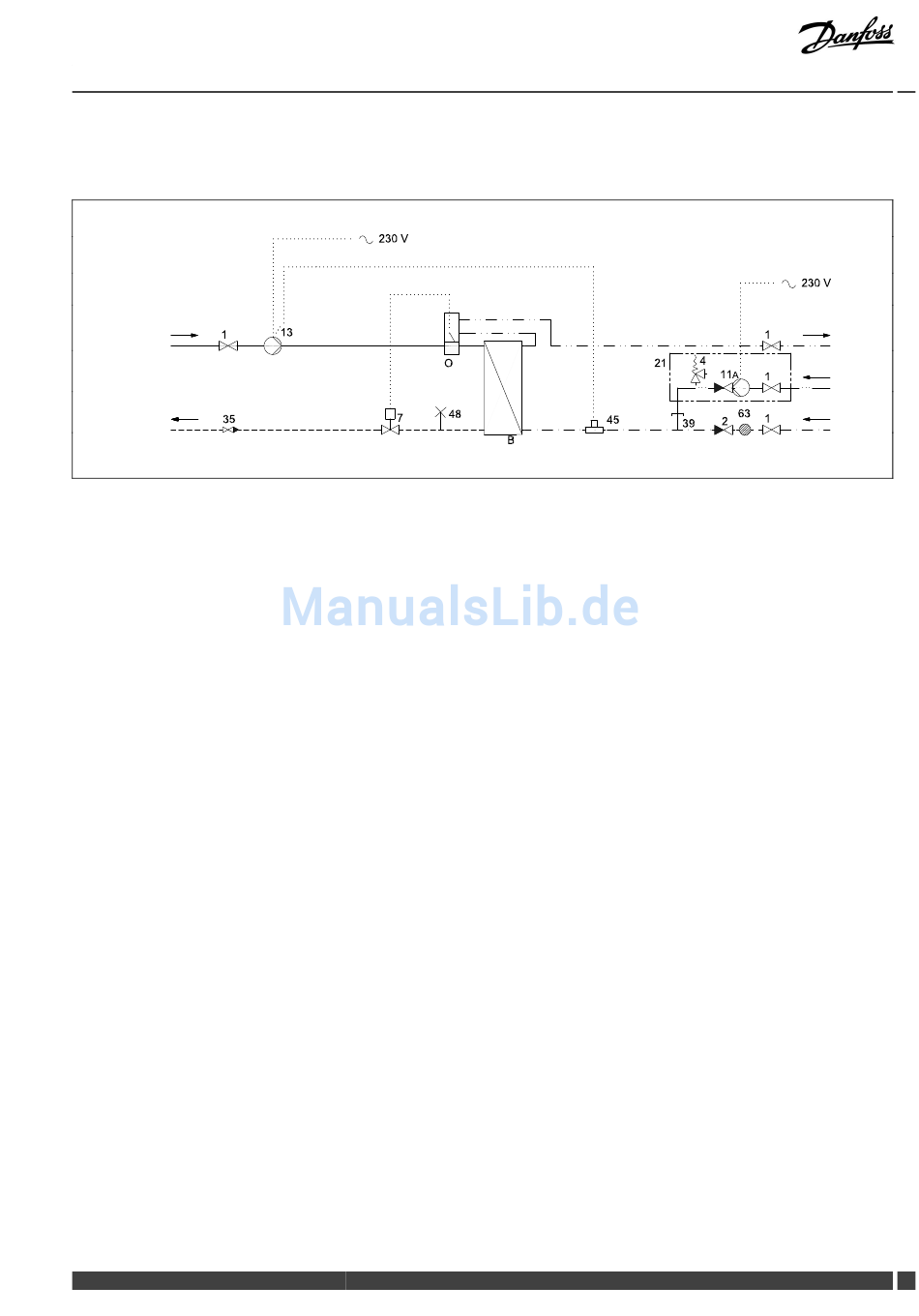

5.4.1 Schematische Darstellung: Termix One Solar mit Zirkulation

Sp-Vorlauf
Sp-Rücklauf
Ihre Station kann sich optisch von der schematischen Darstellung unterscheiden.
Schematische Darstellung mit Zirkulation
B Wärmetauscher
O Termix Fühlerbeschleuniger
1
Kugelhahn
2
Rückschlagventil
4 Sicherheitsventil
WW:
Warmes Trinkwasser
KW
Kaltes Trinkwasser
WWZ: Warmwasserzirkulation
Sp-Vorlauf: Speichervorlauf
Sp-Rücklauf: Speicherrücklauf

5.4.2 Technische Daten

Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix One Solar
7
Thermostatventil
11A Zirkulationspumpe mit integriertem
Rückschlagventil
13
Ladepumpe
21 Separat zu bestellen
PN 16
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.CW.K3.03 / LTY38004
35 Kugelhahn/Rückschlagventil
39 Anschluss Zirkulation
45 Durchflussschalter
48 Entlüfter, manuell
63 Schmutzsieb
WW
WWZ
KW
