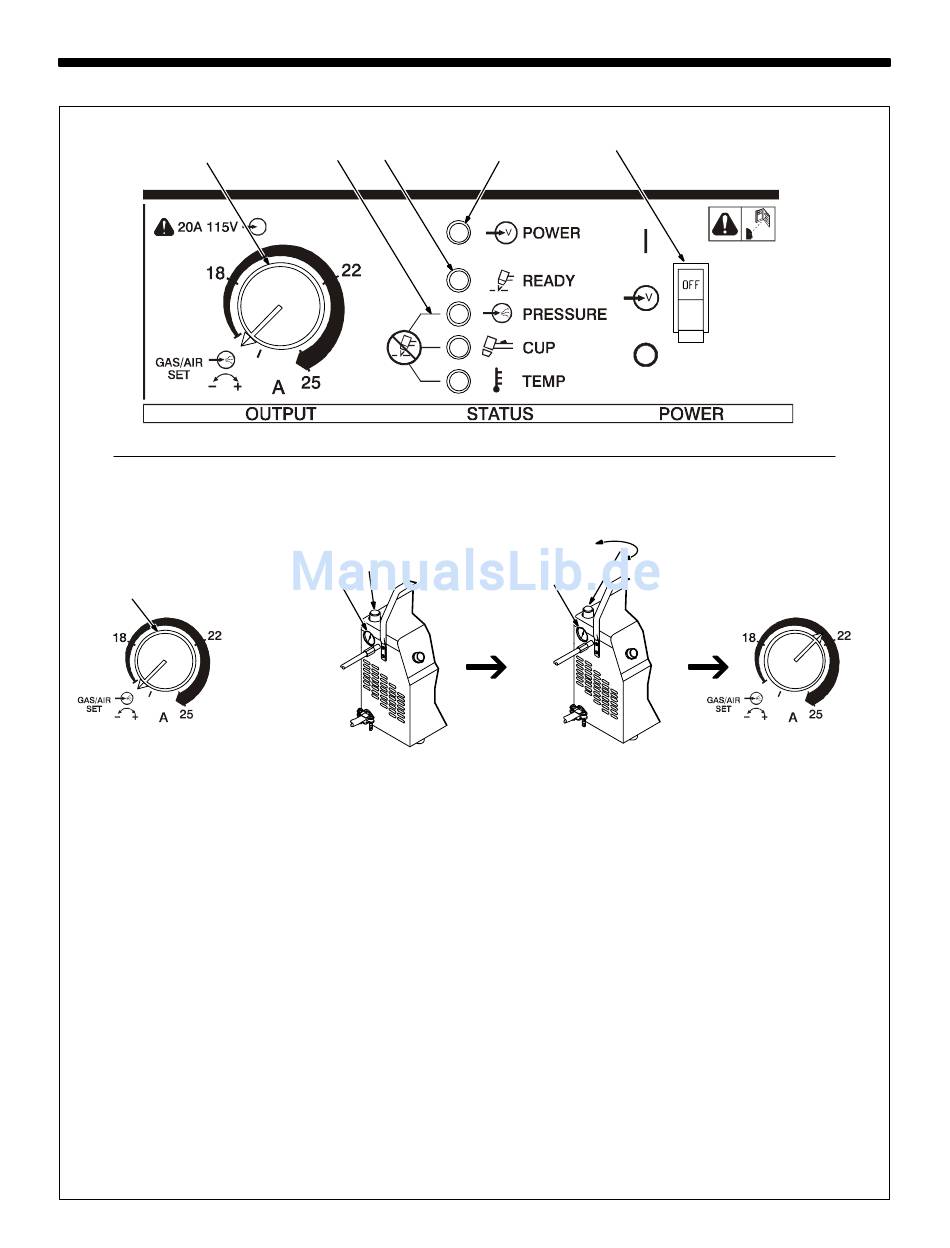

4-1. Bedienelemente
1
Gas-/Luftdruck einstellen
1
Zufuhr von
483-1034 kPa
erforderlich
1
Ausgangsregler
Regler zum Einstellen der Schneide-
ausgangsleistung verwenden.
Der gelbe Bereich ist für 20 A oder größere
Hauptkreise zu verwenden.
Regler in die Stellung Gas/Luft (Gas/Air)
stellen, um den Gas-/Luftdruck sicher
einstellen zu können. Nur der Gas-/Luftkreis
wird aktiviert.
Wenn bei einer Eingangsspannung von
115 V Ws ein Schneidausgang von 20-25 A
verwendet wird und sich der Überlastschutz
am Eingangsstromkreis häufig öffnet, ist ent-
weder der Schneidausgang und/oder die
Schneidezeit zu verringern, oder es ist ein
OM-2210 Seite 12
ABSCHNITT 4 – BETRIEB
2
3
7
6
geeigneteres Netz
Abschnitt 3-8).
2
Fehler-Leuchten
(siehe Abschnitt 5-2)
3
Bereit-Leuchte
Diese Leuchte zeigt an, wenn das Gerät für
den Betrieb bereit ist.
Die Bereit-Leuchte leuchtet auf, wenn der
Netzschalter eingeschaltet wird und zeigt
damit an, daß alle Sicherheitssysteme
funktionieren.
Wenn die Bereit-Leuchte nicht aufleuchtet,
müssen die Fehler-Leuchten überprüft
werden.
5
4
Auf
414 kPa
einstellen
zu
finden
(siehe
4
Netzleuchte
5
Netzschalter
Gas-/Luftdruck einstellen
6
Luftfilter/Regler
7
Druckeinstellknopf
Ausgangsregler in die Position Gas/Luft
(Gas/Air) stellen und die Gas-/Luftzufuhr
einschalten. Knopf ziehen und drehen, um
den Druck einzustellen. Knopf wieder in die
Verriegelungsstellung eindrücken.
Ausgangsregler für
Schneidausgang einstellen.
den
gewünschten
Ref. 801 306-C / Ref. 192 492
