Dell Line-Interactive Rack UPS 1920 Erste Schritte Seite 169

UPSの識別
このセクションは、Dell ラインインタラクティブ式ラックUPSのフロントパネルおよびリヤパ
ネルを示しています。 リヤパネルの詳細に関しましては、Dell
ラインインタラクティブ式ラック
ユーザーガイド
をご参照ください。
オン/オフボタン
スクロールボタン
（上方向、または後方）

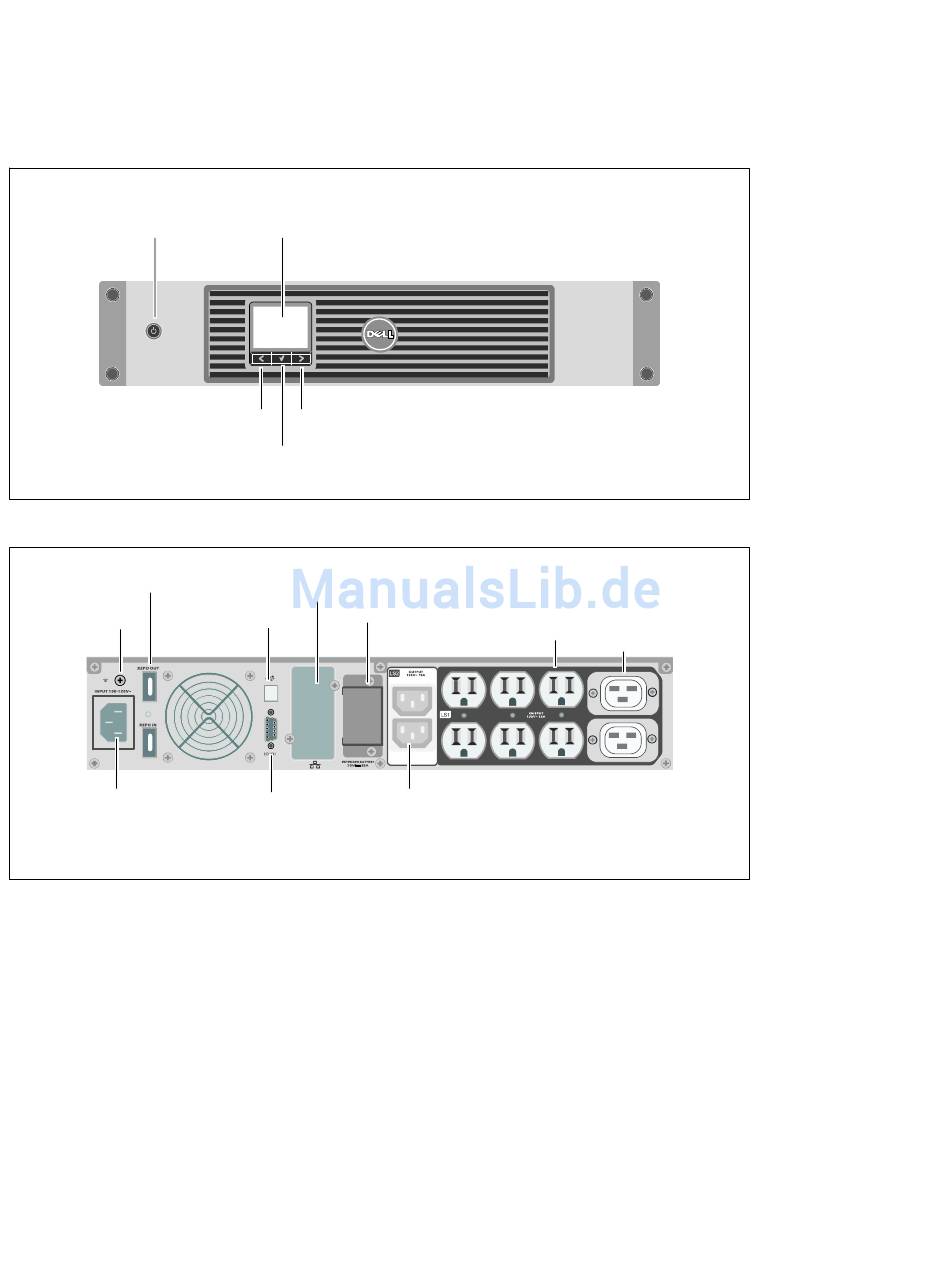

図 1. Dell ラインインタラクティブ式ラックUPSフロントパネル
REPOポート
接地ネジ
IEC-C14
RS-232 ポート
入力コネクタ
図 2. UPSリヤパネル (1920W/120V、 1500W/120V 表示)
UPS 1000W, 1920/1500W, および 2700/2300W
LCDパネル
スクロールボタン（下方向、または前方）
選択ボタン
カバーを取り外します
EBMコネクタカバー／
ストレイン リリーフ
USBポート
ブラケット
5-20レセプタクル6個お
よびIEC 320-C19
レセプタクル2個
（負荷セグメント1）
IEC 320-C13
レセプタクル2個
（負荷セグメント2）
インストールおよび設定 165
|
