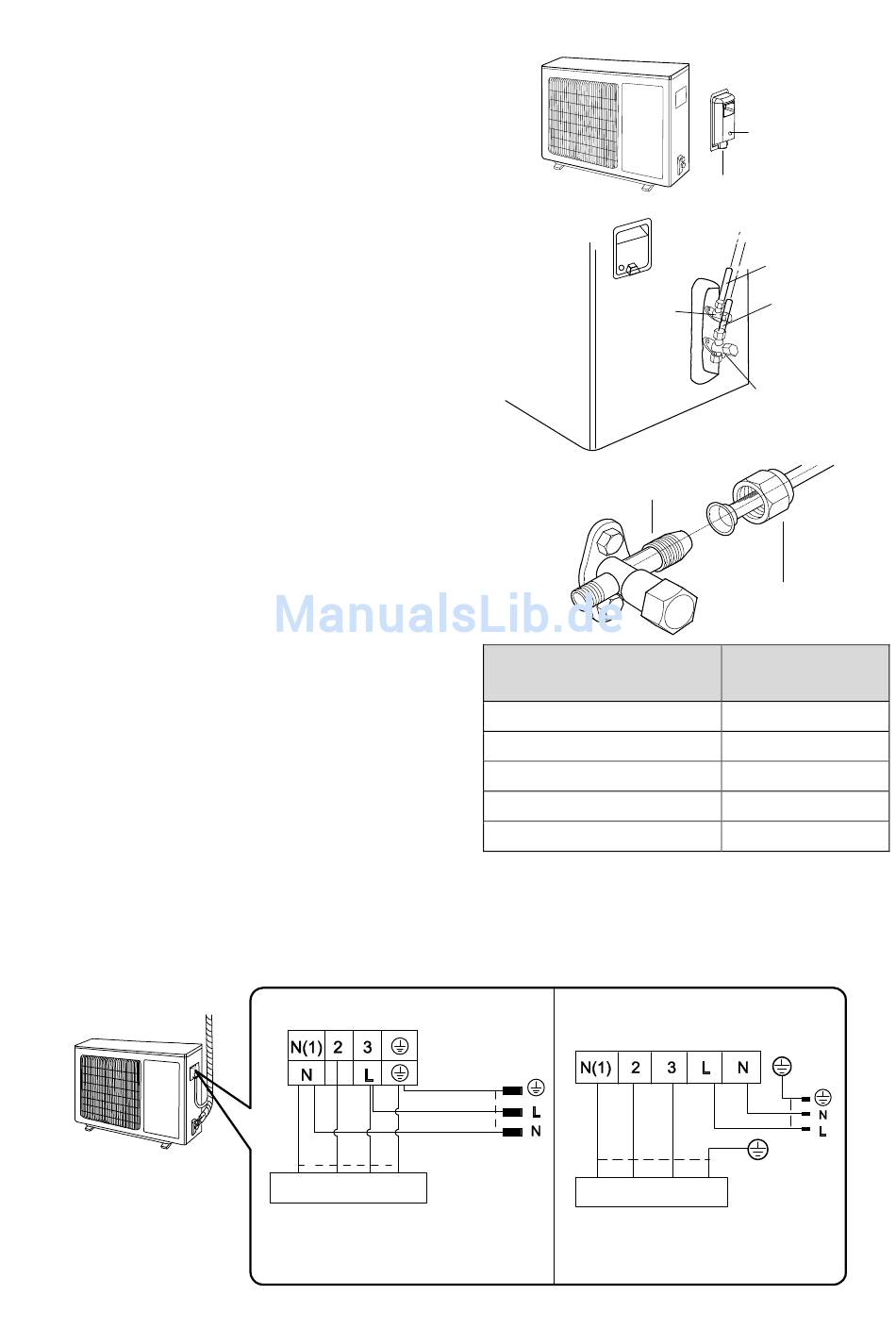

Schritt 4: Verbindungsrohre an die Außeneinheit anschließen.
1. Drehen Sie die Schraube am rechten
Handgriff der Außeneinheit heraus, und
nehmen Sie den Handgriff ab.
2. Entfernen Sie die Ventilkappe und
setzen Sie das aufgeweitete Rohrende
in den Ventilanschluss ein.
3. Ziehen Sie die Überwurfmutter zuerst
von Hand an.
4. Ziehen Sie die Überwurfmutter mit
einem Drehmomentschlüssel fest (siehe
Tabelle).
Schritt 5: Stromkabel an die Außeneinheit anschließen.
1. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie
Steuerungskabels (nur Modelle mit Heizfunktion) an die Klemmleiste an (Leiterfarben
beachten), und ziehen Sie die Schrauben auf der Klemmleiste fest.
09K:
12K:
blau
schwarz braun
gelbgrün
Anschluss der Inneneinheit
12
Anschluss
Durchmesser Sechs-
kantmutter (mm)
Φ6
Φ9,52
Φ12
Φ16
Φ19
18K:
gelbgrün
blau
braun (schwarz)
blau
Versorgungs-
spannung
Anschluss der Inneneinheit
Schraube
Handgriff
Rohr
flüssigseitig
Rohr
Ventil
gasseitig
flüssig-
seitig
Ventil
gasseitig
Überwurf-
mutter
Drehmoment
(N.m)
15~20
30~40
45~55
60~65
70~75
schwarz
braun
braun
blau
(schwarz)
gelbgrün
gelbgrün
Versorgungs-
spannung
