Zusätzlich zur präzisen Regelfunktion, ist das ETS-D durch
die an ihm einstellbare "MAXTEMP" ein direkt auf die Medi-
umstemperatur bezogener Temperaturbegrenzer. Bei Über-
schreitung dieser "MAXTEMP", z.B. durch einen Defekt im
Regelkreis oder durch unbeabsichtigtes Verstellen der "Safe
Temp" oder Solltemperatur am RH, schaltet der ETS-D di-
rekt den getrennten Sicherheitskreis des RH bleibend aus.
Die Rührfunktion läuft dann mit der vor der Störung eingestellten
Drehzahl weiter.
An der Rückseite des Gerätes befindet sich eine 6polige Buch-
se zum Anschluß des ETS-D, des Kontaktthermometers oder des
Kontaktsteckers. Die Elektronik des Gerätes liefert einen Prüf-
strom der über die Steckerstifte 3 und 5 der Buchse fließen muss,
damit die Heizplatte heizt.
Sicherheitskontaktthermometer
nach DIN 12 878 Klasse 2 oder nach Gerstel werden mit einem
3-adrigen Kabel angeschlossen, der Prüfstrom fließt durch das
Kontaktthermometer.
Sicherheitsfunktion:
Wird der Prüfstrom z.B. durch Bruch des Kontaktthermometers
oder Herausfallen des Kabelsteckers unterbrochen, schaltet die
Heizung ab.
Kontaktthermometer ohne Sicherheitskreis
nach DIN 12 878 Klasse 0. Das Gerät heizt nur, wenn der Prüf-
stromkreis durch eine elektrische Verbindung der Steckerstifte 3
und 5 geschlossen ist.
2-adrige Anschlußkabel:
Steckerstifte 3 und 5 des geräteseitigen Steckers miteinander ver-
binden.

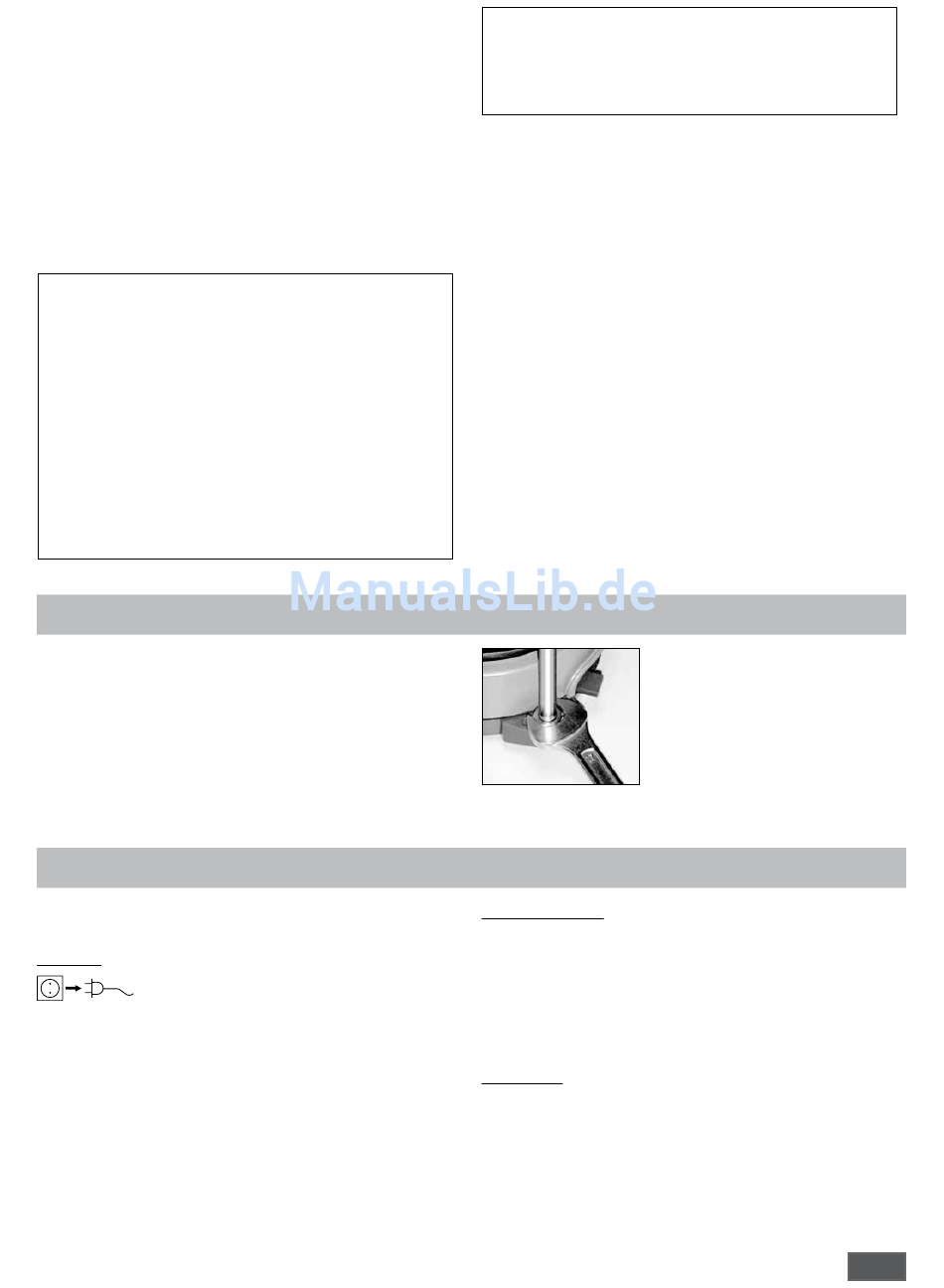

Montage des Stativstabes
• Gewindestopfen (R) entfernen
• Schutzkappe von Stativstab abziehen
• Unterlegscheibe zwischen Gehäuse und Mutter legen
• Stativstab von Hand bis zum Anschlag einschrauben
• Mutter mit einem Gabelschlüssel SW17 anziehen
• Zubehör mit Kreuzmuffen montieren

Wartung und Reinigung

Das Gerät arbeitet wartungsfrei. Es unterliegt lediglich der natürli-
chen Alterung der Bauteile und deren statistischer Ausfallrate.
Reinigung
Ziehen Sie zum Reinigen den Netzstecker.
Verwenden Sie nur von IKA
Verschmutzung Reinigungsmittel
Farbstoffe Isopropanol
Baustoffe Tensidhaltiges Wasser/Isopropanol
Kosmetika Tensidhaltiges Wasser/Isopropanol
Nahrungsmittel Tensidhaltiges Wasser
Brennstoffe Tensidhaltiges Wasser
- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Falls andere als die empfohlenen Reinigungs- oder Dekontami-
nationsmethoden angewendet werden sollen, fragen Sie bitte
bei IKA nach.
®
empfohlene Reinigungsmittel.
®
3-adrige Anschlußkabel:
Hier kann der Prüfstromkreis auch im Anschlußkopf des Kontakt-
thermometers hergestellt werden (Steckerstift 2 und 3 miteinander
verbinden). - Sicherheitsvorteil!
Ein 3-adriges Kabel mit der erforderlichen Brücke ist lieferbar.
(Zubehör)
Einstellungen
Die detaillierten Einstellanweisungen und Grenzwerte entnehmen
Sie der Betriebsanleitung des anzuschließenden Gerätes.
Am ETS-D oder Kontaktthermometer wird die gewünsch-
te Mediumstemperatur eingestellt. Zusätzlich kann beim
ETS-D noch eine "MAXTEMP", d. h. in Verbindung mit
dem RH, eine maximale Mediumstemperatur bei Störun-
gen eingestellt werden. Am Drehknopf oder die Taste des
Gerätes wird die erforderliche Oberflächentemperatur der
Heizplatte vorgewählt.
Stellt man temperatur des Gerätes auf die maximal einstellbare
Temperatur, ergibt sich das schnellstmögliche Aufheizen, die Medi-
umstemperatur kann jedoch über die am z.B. Kontaktthermometer
eingestellte Solltemperatur schwingen. Stellt man den Drehknopf
oder die Taste ungefähr auf den doppelten Sollwert (bei einem
Sollwert von 60 °C wird temperatur des Gerätes auf 120 °C ge-
stellt), ergibt sich ein guter Kompromiß zwischen schnellem Auf-
heizen und Überschwingen.
Stellt man den temperatur des Gerätes exakt auf die Solltempera-
tur, erreicht das Medium die Solltemperatur nicht, da immer ein
Wärmegefälle zwischen Heizplatte und Medium auftritt.
An der "SafeTemp" Einstellachse wird die maximale Heizplattentem-
peratur bei Störungen des Regelkreises eingestellt.
Hinweis:
Zum Arbeiten mit Badaufsätzen über
ø 180 mm verwenden Sie bitte den
Stativstab H 16 V zusammen mit dem
Ausleger H 16.1.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Fabrikationsnummer des Gerätes, siehe Typenschild
- Software Version (zweiter Anzeigewert beim Einschalten des Ge-
rätes)
- Positionsnummer und Bezeichnung des Ersatzteiles, siehe
www.ika.com.
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt
und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular "Unbedenklichkeitsbescheini-
gung" bei IKA an, oder verwenden Sie den download Ausdruck
®
des Formulares auf der IKA ®
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
Website www.ika.com.
