En plus de la fonction de régulation précise, le ETS-D cons-
titue un limiteur de température agissant directement sur la
températuredu millieu à l'aide de sa "MAXTEMP" réglable.
En cas de dépassement de cette "MAXTEMP", parex. en rai-
son d'un dysfonctionnement dans le circuit de régulation ou
du déréglage involontaire de la "Safe Temp" ou de la tem-
pérature de consigne sur le RH, le ETS-D déconnecte directe-
ment le circuit de sécurité du RH de manière constante.
La fonction agitation continue à fonctionner à la vitesse réglée avant
le dysfonctionnement.
Au dos de l'appareil se trouve une prise à 6 broches pour le raccorde-
ment du ETS-D, du thermomètre de contact ou de la prise de contact.
L'électronique de l'appareil fournit un courant d'essai qui circule au
niveau des broches 3 et 5 de la prise afi n que la plaque chauffe.
Thermomètre de contact de sécurité
Selon DIN 12 878, classe 2 ou selon Gerstel est connecté avec un câble
3 fils, le courant d'essai circule dans le thermomèter de contact.
Fonction securité:
Le chauffage cesse si le courant d'essai est interrompu; par exemple si
le thermomètre ce casse ou si la prise se débranche.
Thermomètre de contact sans circuit de sécurité
selon DIN 12 878 classe 0. L'appareil ne chauffe que si les pôles 3 et
5 du circuit du courant d'essai sont reliés électriquement.
Câble 2 fils:
relier entre elles les broches 3 et 5 de la prise située sur la partie
latérale.

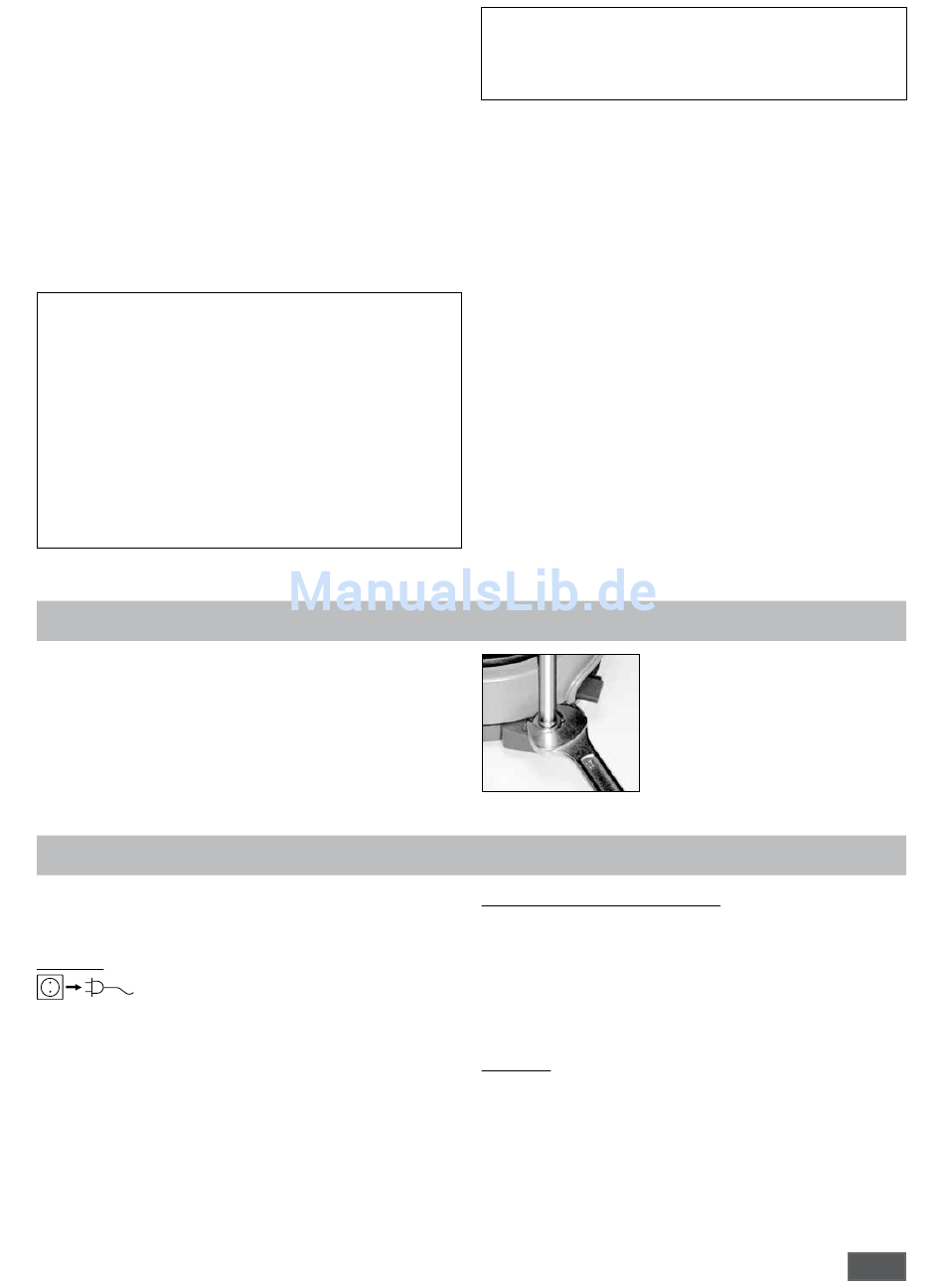

Montage de la tige de statif

• Retirez le bouchon fileté (R)
• Retirez la chape de protection de la tige de statif
• Posez la rondelle entre boîtier et écrou
• Vissez le pied du statif à la main jusqu'en butée sur l'appareil
• Serrez la tige du statif à l'aide d'une clé à forche (ouverture 17)
• Montez les accessoires à l'aide de Noix de serrange.

Entretien et nettoyage

Le fonctionnement ne nécessite pas d'entretien. Il est simplement
soumis au vieillissement naturel des pièces et à leur taux de défail-
lances statistique.
Nettoyage
Débranchez la prise secteur pour le nettoyage.
Ne nettoyez les appareils qu'avec les produits de nettoyage auto-
risés par IKA ® .
Contamination agents de nettoyage
Substances colorantes avec isopropanol
Substances de construction eau + tensioactif / isopropanol
Cosmétiques eau + tensioactif / isopropanol
Produits alimentaires eau + tensioactif
Combustibles eau + tensioactif
- Lors du nettoyage, évitez toute infi ltration d'humidité dans l'appareil.
- Veiller à porter des gants de protection pour le nettoyage.
- Avant d'employer une méthode de nettoyage ou décontaminati-
on autre, l'utilisateur est tenu de s'informer auprès de IKA
Câble 3 fils:
Dans ce cas, le circuit du courant d'essai peut être crée dans la tâte
du thermomètre de contact (relier entre elles les broches 2 et 3).
Avantage au niveau de la sécurité!
Un câble 3 fils avec la liaison nécessaire est disponible (accessoire).
Réglages
Les consignes de réglage détaillées et les valeurs seuilssont indi-
quées dans le mode d'emploi de l'appareil à raccorder.
La température du millieu souhaitée est réglée au niveau du
ETS-D ou du thermom`tre de contact. En outre, le ETSD per-
met de régler également une "MAXTEMP", c.-à-d. en com-
binaison avec le RH, une température du milllieu maximale en
cas de dysfonctionnements. La température de surface néces-
saire de la plaque chauffante est présélectionnée à l'aide le
bouton rotatif ou le bouton.
Si l'on affi che la température maximale à l'aide du potentiomètre tem-
pérature, on obtient certes la montée en température la plus rapide, mais
la température du millieu peut alors dépasser la température de consigne
réglée sur le thermomètre de contact, par exemle. On obtient un bon
compromis si le potentiomètre température est réglé sur une valeur dou-
ble de la valeur de consigne (pour une température de consigne de 60°C,
le potentiomètre est réglé sur 120°C).
Si le potentiomètre de température est réglé sur la même température que
la température de consigne, le milieu n'atteint pas la température de con-
signe car il apparaÎt toujours un gradient de température entre la plaque
chauffante et le milieu.
La température maximale de plaque chauffante en cas de dysfonction-
nement du circuit de régulation est réglée à l'aide de la vis "Safe Temp".
La commande de pièces de rechange
Lors de la commande de pièces de rechange, veuillez indiquer:
- le type de l'appareil
- le numéro de fabrication, voir la plaque d'identifi cation
version logicielle (deuxième valeur affichée lorsque l'appareil est
-
allumé)
- le numéro de position et la désignation de la pièce de rechange
voir www.ika.com.
Réparation
N'envoyez pour réparation que des appareils nettoyés et
exempts de substances dangereuses pour la santé.
Pour cela, demandez le formulaire «Certificat de régularité» au-
près d'IKA , ou téléchargez le formulaire sur le site web d'IKA
®
www.ika.com.
Si une réparation est nécessaire, expédiez l'appareil dans son
emballage d'origine. Les emballages de stockage ne sont pas suf-
fisants pour les réexpéditions. Utilisez en plus un emballage de
transport adapté.
.
®
Note:
Montez la barre du statif H 16 V uni-
quement avec la console H 16.1 sur les
cuves de bain au-dessus de ø 180mm.
®
21
