Beschreibung

Die Steuereinheit ermöglicht je nach Bauart den Anschluss von einem oder zwei Detektoren/
Transmittern.
Die Platine ist in zwei Ausführungen erhältlich:
• Steuereinheit 9010 SIL für den Anschluss eines Eingangs für allgemeine Zwecke (Wärmetö-
nungsdetektor oder Halbleiterdetektor oder 4/20-mA-Transmitter)
• Steuereinheit 9020 SIL für den Anschluss von zwei Eingängen für allgemeine Zwecke
(Wärmetönungsdetektoren oder Halbleiterdetektoren oder 4/20-mA-Transmitter)
Beide Ausführungen sind in den folgenden Installationsoptionen erhältlich:
• 19-Zoll-Baugruppenträger-Modul – als Einsteckkarte in einem 19-Zoll-Standard-Baugruppen-
träger zu verwenden (Abb. 1 und Abb. 2)
• Wandmontage-Einheit für die direkte Wandinstallation (Abb. 3 und Abb. 4)

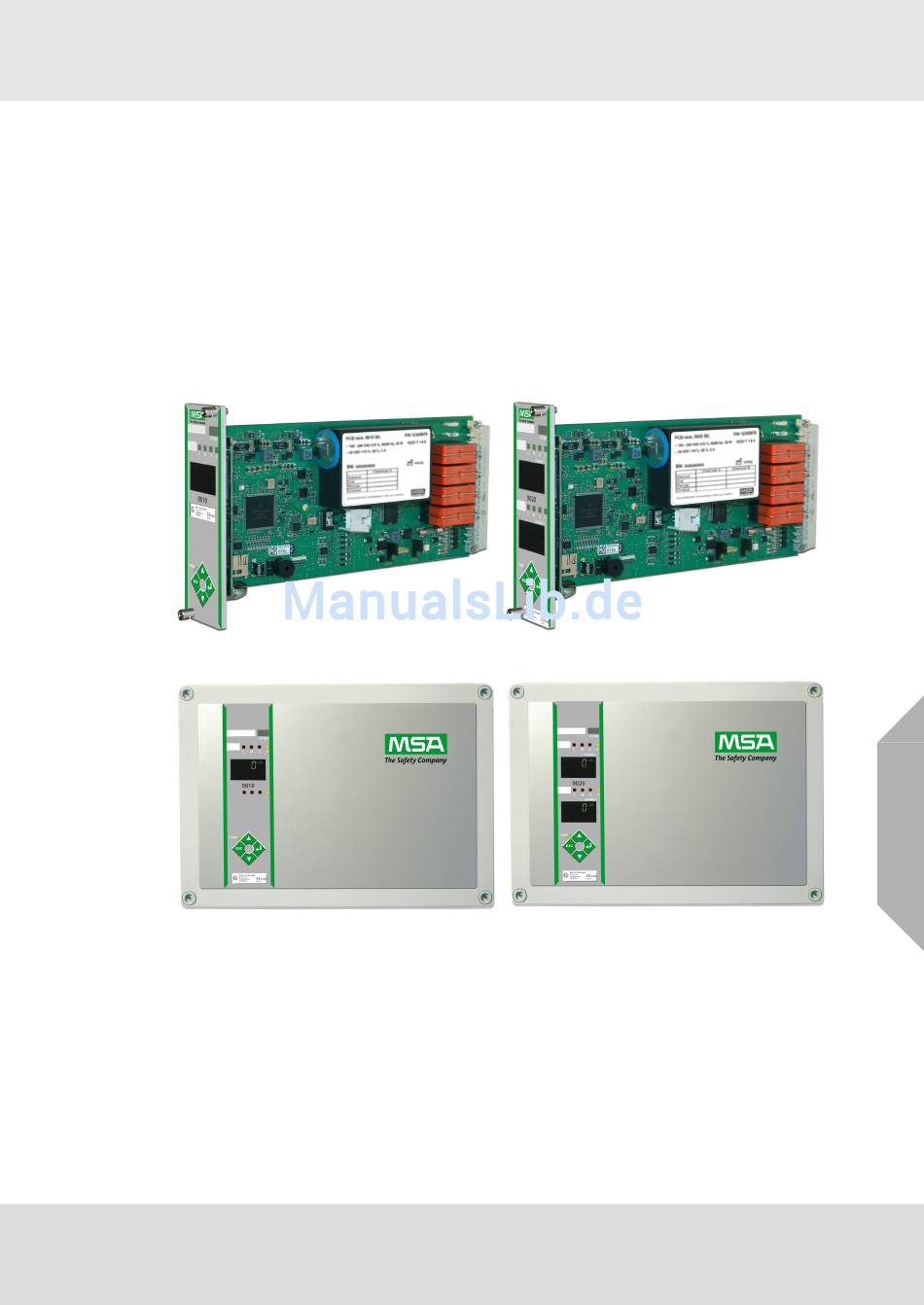

1 9010, Baugruppenträgerplatine
3 9010, Ausführung für Wandmontage
2 9020, Baugruppenträgerplatine
4 9020, Ausführung für Wandmontage
Modell 9010/9020 SIL
Beschreibung
DE
7
