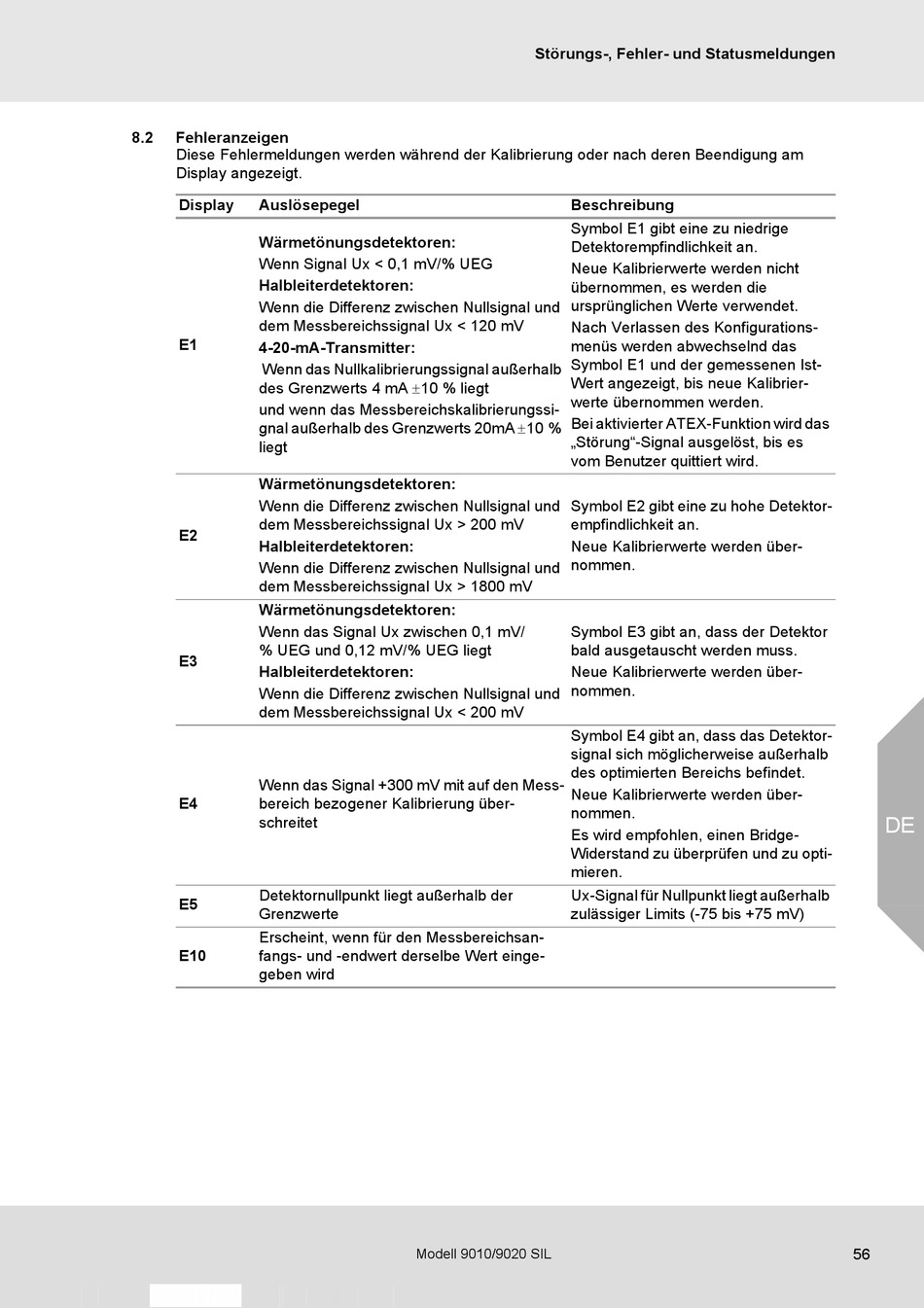

8.2

Fehleranzeigen

Diese Fehlermeldungen werden während der Kalibrierung oder nach deren Beendigung am
Display angezeigt.
Display Auslösepegel
Wärmetönungsdetektoren:
Wenn Signal Ux < 0,1 mV/% UEG
Halbleiterdetektoren:
Wenn die Differenz zwischen Nullsignal und
dem Messbereichssignal Ux < 120 mV
E1
4-20-mA-Transmitter:
Wenn das Nullkalibrierungssignal außerhalb
des Grenzwerts 4 mA 10 % liegt
und wenn das Messbereichskalibrierungssi-
gnal außerhalb des Grenzwerts 20mA 10 %
liegt
Wärmetönungsdetektoren:
Wenn die Differenz zwischen Nullsignal und
dem Messbereichssignal Ux > 200 mV
E2
Halbleiterdetektoren:
Wenn die Differenz zwischen Nullsignal und
dem Messbereichssignal Ux > 1800 mV
Wärmetönungsdetektoren:
Wenn das Signal Ux zwischen 0,1 mV/
% UEG und 0,12 mV/% UEG liegt
E3
Halbleiterdetektoren:
Wenn die Differenz zwischen Nullsignal und
dem Messbereichssignal Ux < 200 mV
Wenn das Signal +300 mV mit auf den Mess-
E4 bereich bezogener Kalibrierung über-
schreitet
Detektornullpunkt liegt außerhalb der
E5
Grenzwerte
Erscheint, wenn für den Messbereichsan-
E10 fangs- und -endwert derselbe Wert einge-
geben wird
Störungs-, Fehler- und Statusmeldungen
Beschreibung
Symbol E1 gibt eine zu niedrige
Detektorempfindlichkeit an.
Neue Kalibrierwerte werden nicht
übernommen, es werden die
ursprünglichen Werte verwendet.
Nach Verlassen des Konfigurations-
menüs werden abwechselnd das
Symbol E1 und der gemessenen Ist-
Wert angezeigt, bis neue Kalibrier-
werte übernommen werden.
Bei aktivierter ATEX-Funktion wird das
„Störung"-Signal ausgelöst, bis es
vom Benutzer quittiert wird.
Symbol E2 gibt eine zu hohe Detektor-
empfindlichkeit an.
Neue Kalibrierwerte werden über-
nommen.
Symbol E3 gibt an, dass der Detektor
bald ausgetauscht werden muss.
Neue Kalibrierwerte werden über-
nommen.
Symbol E4 gibt an, dass das Detektor-
signal sich möglicherweise außerhalb
des optimierten Bereichs befindet.
Neue Kalibrierwerte werden über-
nommen.
Es wird empfohlen, einen Bridge-
Widerstand zu überprüfen und zu opti-
mieren.
Ux-Signal für Nullpunkt liegt außerhalb
zulässiger Limits (-75 bis +75 mV)
