MSA 9010 Gebrauchsanleitung Seite 72

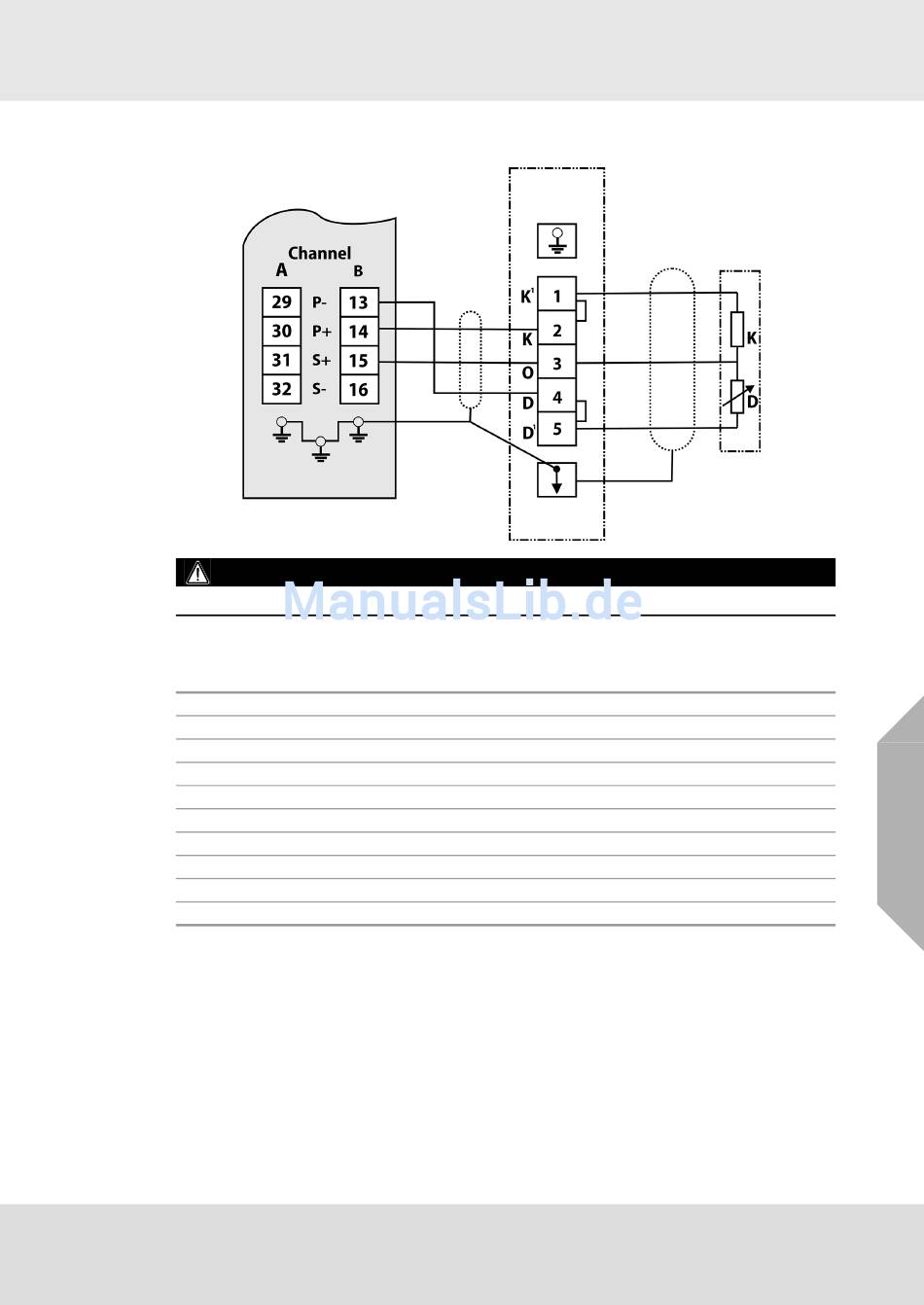

Detektoranschluss-Datenblatt für Gasdetektor Series 47K-HT-PRP
WARNUNG!
Vor Anschluss des Messkopfes Detektorstrom auf Minimum stellen
Der Leitungsschirm ist nur mit dem Modul 9010/9020 SIL verbunden.
Detektortyp: Katalytisch/passiv/konstante Stromversorgung (3-adrig passiv)
Detektorsimulationsmodul: Bestell-Nr. 10030263
Brückenstrom
Maximaler Nennstrom
Leistungsaufnahme
Kabeltyp
Max. Schleifenwiderstand
Maximale Kabellänge
Zulässige Leitungen
Kabeldurchmesser
Anschlussgehäuse
Montage
Weitere Einzelheiten finden Sie in der Bedienungsanleitung des Detektors.
280 mA
350 mA
1,0 W typ. (ohne Kabellänge)
3-adrig, 80 % geschirmt
36 Ohm
1000 m (bei 1,5 mm2 Leitungsquerschnitt)
Querschnitt 1,0- 2,5 mm2
7-12 mm
Bestellnummer 10151980
Wandmontage
Modell 9010/9020 SIL
Anhang
DE
72
