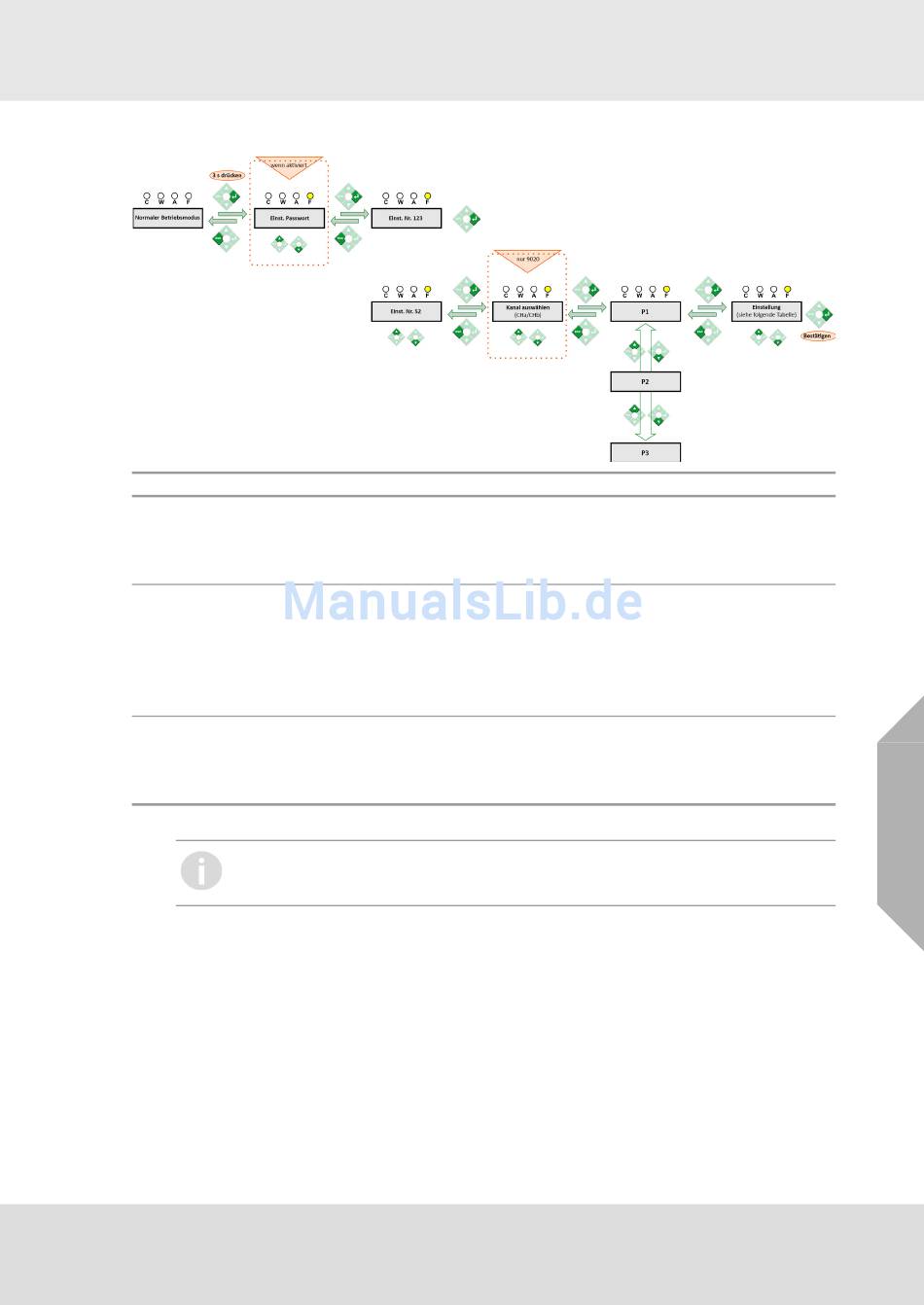

5.7 Zugangscode 52 – Einrichtung von Ein- und Ausgängen
Schritt Funktion
Typ der digitalen Ausgänge
Definiert die Hardwarekonfiguration der Ausgänge
P1
1 = Relais
2 = Nicht verwendet
Eingangssignaltyp
Einstellen des Eingangssignaltyps
1 = Wärmetönungsdetektoren
P2
2 = 4-20-mA-Transmitter (2- oder 3-Leiter-Betrieb)
3 = passive Halbleiterdetektoren
4 = digitaler Eingang

Transmitter-Typ

Definieren des Anschlusses für den 4-20-mA-Transmitter
P3
2 – 2-Leiter-Betrieb
3 – 3-Leiter-Betrieb
Wenn die Steuereinheit für den Anschluss an 4-20-mA-Transmitter oder digitale
Eingänge gemäß Menüfunktion P3 konfiguriert ist, muss der Signaleingang nicht kali-
briert werden.
Modell 9010/9020 SIL
Einstellungsparameter
Kommentar
Gemeinsam für beide Kanäle
Wenn im ATEX-Modus der
Wärmetönungsdetektor-
Eingang eingestellt ist, kann die
Maßeinheit UEG oder UEGm
nur in Zugangscode 4, P4,
ausgewählt werden.
