Beschreibung Der Heartbeat-Led-Anzeige - MSA 9010 Gebrauchsanleitung

Die Platine ist in zwei Ausführungen erhältlich:
19-Zoll-Baugruppenträger-Modul
1

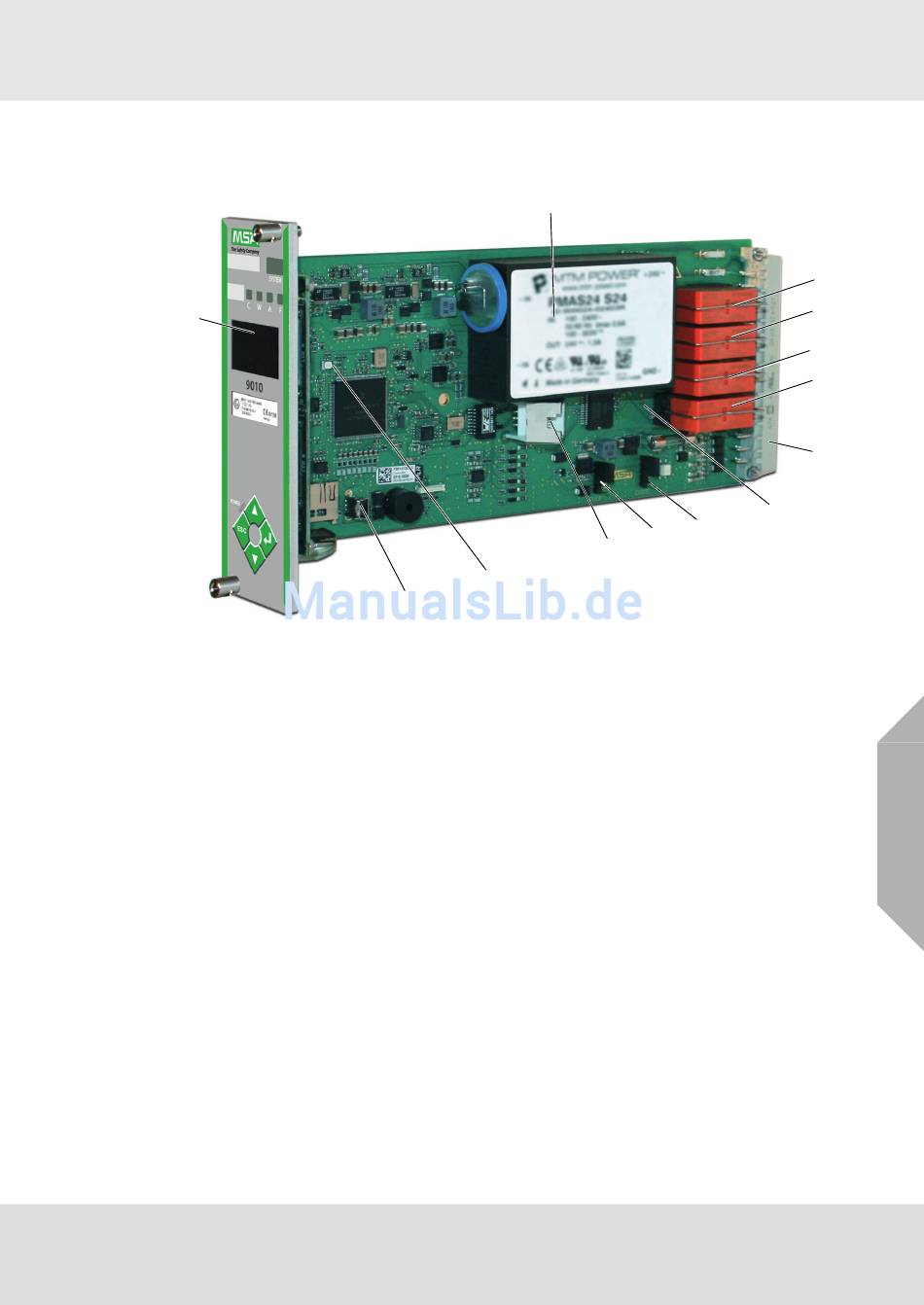

Abb. 1 19-Zoll-Baugruppenträger-Modul
1 Bedienpanel mit Display
2 Modulstromversorgung
3 Alarmrelais
4 Störungsrelais
5 Warnrelais
6 Relais für akustisches Signal
7 Anschlussleiste – Etikett mit der Firmwareversion befindet
sich auf der Rückseite

Beschreibung der Heartbeat-LED-Anzeige:

Rot/Grün werden ein- und ausgeblendet
LED ist aus
2
12
13
8 Hardware-Revisionsangaben auf der Leiterplatte
9 Jumper für Konfiguration (CV18)
10 Jumper für Konfiguration (CV22)
11 Ethernet-Anschluss (Modbus TCP)
12 „Heartbeat"-LED-Anzeige (Firmware)
13 USB-Anschluss (nur für MSA Service)
Firmware wird ausgeführt
Watchdog-Störung
Modell 9010/9020 SIL
Beschreibung
8
9
10
11
3
4
5
6
7
