2 Beschreibung
2
Beschreibung
Die Steuereinheit ermöglicht je nach Bauart den Anschluss von einem oder zwei Detektoren/Transmittern.
Die Platine ist in zwei Ausführungen erhältlich:
• Steuereinheit 9010 SIL für den Anschluss eines Eingangs für allgemeine Zwecke (Wärmetönungsdetektor
oder Halbleiterdetektor oder 4/20-mA-Transmitter)
• Steuereinheit 9020 SIL für den Anschluss von zwei Eingängen für allgemeine Zwecke
(Wärmetönungsdetektoren oder Halbleiterdetektoren oder 4/20-mA-Transmitter)
Beide Ausführungen sind in den folgenden Installationsoptionen erhältlich:
• 19-Zoll-Baugruppenträger-Modul – als Einsteckkarte in einem 19-Zoll-Standard-Baugruppenträger zu
verwenden
(Abbildung 1
• Wandmontage-Einheit für die direkte Wandmontage

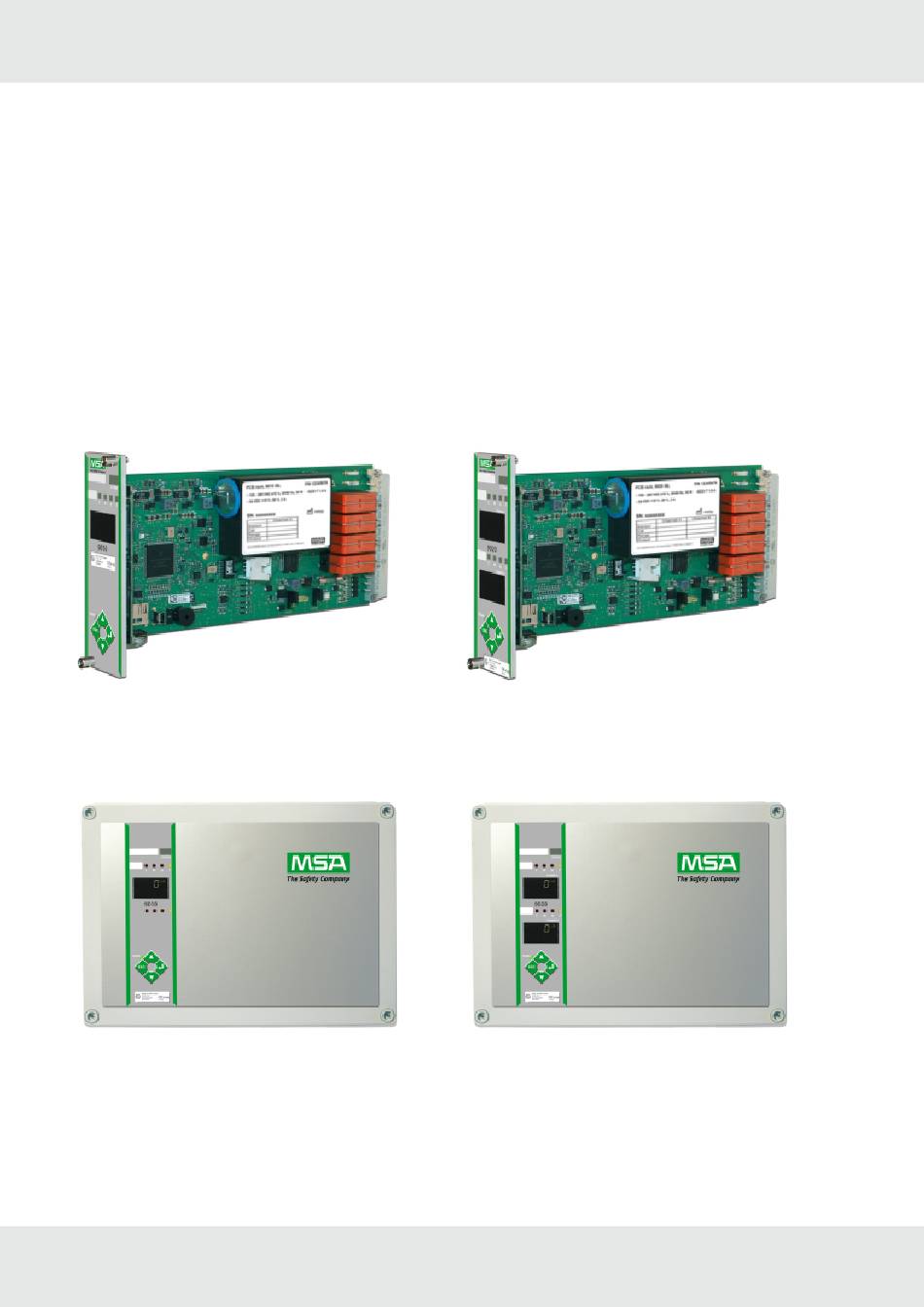

Abbildung 1 9010, Baugruppenträgerplatine
Abbildung 3 9010, Ausführung für Wandmontage
Die Steuereinheit 9010/9020 SIL erfüllt die Anforderungen der ATEX-Richtlinie sowie die Anforderungen
von SIL 2 auf der Grundlage von EN 61508.
7
und
Abbildung 2
)
Modell 9010/9020 SIL
(Abbildung 3
und
Abbildung 4
Abbildung 2 9020, Baugruppenträgerplatine
Abbildung 4 9020, Ausführung für Wandmontage
)
