Verwandte Anleitungen für MSA SENTRY io
Inhaltszusammenfassung für MSA SENTRY io

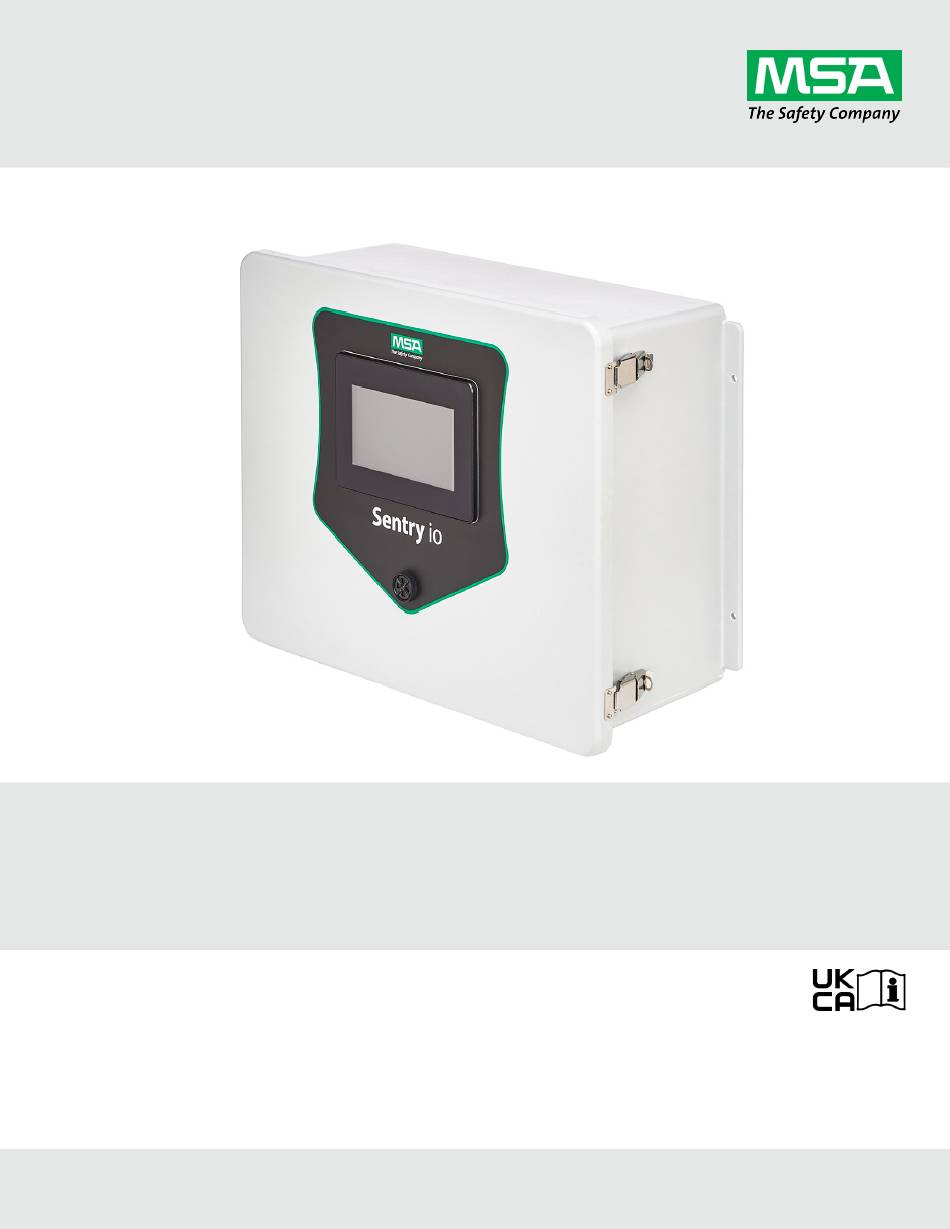

- Seite 1 Gebrauchsanleitung ® SENTRY io Wandmontiertes Steuergerät Bestellnummer: 10225296/02 Druckvorgabe: 10000005389 (R) CR: 800000061840 MSAsafety.com...
- Seite 2 Bitte lesen und befolgen Sie die darin enthaltenen Hinweise (WARNUNG und VORSICHT). Weitere Informationen zur Verwendung und zur Reparatur erhalten Sie während der normalen Arbeitszeiten telefonisch unter 1-800-MSA-2222. MSA ist eine eingetragene Marke von MSA Technology, LLC in den USA, der EU und anderen Ländern. Alle anderen Marken siehe https://us.msasafety.com/Trademarks.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsvorschriften Haftung Warnungen Bestimmungsgemäße Verwendung Übersicht Bauteile Steuereinheit 2.2.1 Wandmontage-Gehäuse 2.2.2 Stromversorgung 2.2.3 CPU und HMI-Touchscreen-Konsole 2.2.4 Summer Ein- und Ausgabegeräte 2.3.1 Eingangsstromversorgungen 2.3.2 Kompatibilität mit Eingabegeräten 2.3.3 Kompatibilität mit Ausgabegeräten 2.3.4 Umwandlung der Gasmesswerte 2.3.5 Fehler Stromquellenkompatibilität und -budgetierung 2.4.1 Stromquellenkompatibilität 2.4.2 Strombudgetierung: Berechnung der Leistungszuweisung an angeschlossene Feldgeräte Installationsempfehlungen... - Seite 4 6.3.4 Wiederherstellen der Datenbank 6.3.5 Zurücksetzen der Konfiguration SD-Karte Softwareaktualisierung Technische Daten Wartung Regelmäßige Funktionsprüfung Kalibrierprüfung Reinigung Lagerung Fehlerbehebung Bestellangaben 10.1 Steuergerät 10.2 Zubehör- und Ersatzteile MSA Garantie für stationäre Geräte Ressourcen 12.1 Ursache-Wirkung-Planung 12.2 Berechnung der Leistungsaufnahme 12.3 Modbus-Adressliste SENTRY io...
-
Seite 5: Sicherheitsvorschriften
SENTRY io möglicherweise nicht ordnungsgemäß. Dies kann zu schweren gesundheitlichen Schäden oder gar zum Tod führen. Die von MSA für dieses Produkt übernommene Garantie verfällt, wenn es nicht entsprechend den Angaben in dieser Gebrauchsanleitung installiert und verwendet wird. Bitte befolgen Sie diese Gebrauchsanleitung, um sich selbst und Ihre Mitarbeiterinnen und Mitarbeiter zu schützen. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das SENTRY io ist ein an der Wand montiertes Mehrkanal-Steuergerät, das für die Verwendung mit stationären Gasmessgeräten von MSA vorgesehen ist. Das Steuergerät ist zusammen mit der Systemstromversorgung, den Ein- /Ausgangsmodulen, den Feldverdrahtungsklemmen und einer grafischen Benutzeroberfläche mit Touchscreen und Summer in einem Glasfasergehäuse untergebracht. -
Seite 7: Übersicht
2 Übersicht Übersicht Bauteile Schnalle Analogeingangsabschlüsse SD-Karte, Ethernet-Anschlüsse, USB Digitaleingangsabschlüsse Dichtung Module Lüfterbock Stromversorgung Scharnier Relais SPS / HMI Stromversorgung Summer Analogausgang SENTRY io... -
Seite 8: Steuereinheit
Eine Notstromversorgung mit Batterien ist optional verfügbar. Notstromversorgung mit Batterien Das SENTRY io verfügt über eine optionale Notstromversorgung mit Batterien, die bei MSA erhältlich ist. Wenden Sie sich an den Hersteller für Preise und Verfügbarkeit. Dieses Gehäuse mit Batterie-Notstromversorgung bietet eine Betriebszeit von ca. -
Seite 9: Cpu Und Hmi-Touchscreen-Konsole
7"-HMI-Touchscreen-Display (800x480 WVGA) 16 GB microSD-Speicherkarte (1) Ethernet-Anschluss für Modbus TCP/IP, MSA Cloud-Verbindung, Fernanzeige oder Ethernet IP-Verbindungen HINWEIS: Wenn ein zusätzlicher Ethernet-Anschluss auf der HMI-Konsole für zusätzliche Kommunikation installiert ist, muss das Ethernet-Kabel der SPS-Basiseinheit zum letzten Element (zusätzlicher Anschluss) verschoben werden. -
Seite 10: Eingangsstromversorgungen
2 Übersicht 2.3.1 Eingangsstromversorgungen Das SENTRY io ist für Eingangsstromquellen mit 120 VAC oder 240 VAC ausgelegt. Die Anschlussklemmen für den Eingangsstrom befinden sich in der unteren rechten Ecke der Konsole. Der Monteur sollte die Hauptwechselstromquelle an den unten gezeigten Anschlussklemmen für den Wechseleingangsstrom anschließen. Alle anderen internen Wechsel- und Gleichstromverteilungskabel sind werkseitig installiert. -
Seite 11: Kompatibilität Mit Ausgabegeräten
2 Übersicht Digitale Eingänge Das SENTRY io unterstützt auch den Anschluss von Eingabegeräten mit diskretem, potentialfreiem Kontakt (ein/aus). Diese Eingänge sind 24-VDC-Eingangssignale. Die Anschlussklemmleisten für diskrete Eingabegeräteverbindungen befinden sich rechts von den 4-20-mA-Signaleingangsklemmleisten und sind mit einer zweistufigen Klemmleiste ausgestattet. Das SENTRY io ermöglicht die Nutzung der internen 24-VDC-Spannung für die diskreten 24-VDC- Signaleingänge. - Seite 12 2 Übersicht Modul 1, Relais 1 bis 4 sind potentialfreie Kontakte. Relais 1 ist als Sammelalarm vorprogrammiert Relais 2 ist als Sammelstörung vorprogrammiert Relais 3 und 4 sind vom Benutzer konfigurierbar HINWEIS: Das SENTRY io bietet nur Relaisspulen im Arbeitsstromprinzip. Die einzige Ausnahme ist das Sammelstörungsrelais, das nach dem Ruhestromprinzip arbeitet.
-
Seite 13: Umwandlung Der Gasmesswerte
Das SENTRY io zeigt einen allgemeinen Sensorfehler an, wenn der Analogwert des Gasdetektors in den Fehlerzustand abfällt. Dieser Fehler wird auf dem Startbildschirm und im Alarmprotokoll mit einem Zeitstempel angezeigt. Bei HART-fähigen Detektoren von MSA werden für den Detektor bestimmte Fehlercodes auf der SENTRY io- Diagnoseregisterkarte angezeigt. Diese Fehlercodes sollten zur entsprechenden Erläuterung in der Bedienungsanleitung des MSA-Geräts nachgeschlagen werden. -
Seite 14: Installationsempfehlungen
HINWEIS: Wenn die SENTRY io-Relaisausgangskontakte Gleich- oder Wechselstrom schalten, der von einer externen Quelle geliefert wird, werden diese Stromlasten in Ihrer Berechnung nicht berücksichtigt. Installationsempfehlungen Für die Installation von SENTRY io empfiehlt MSA Folgendes: Nur in Bereichen, die den Spezifikationen des SENTRY io entsprechen. Siehe 7 Technische Daten. -
Seite 15: Konfiguration Und Programmierung
Modbus TCP/IP: Es sollte ein CAT 6 Ethernet-Kabel verwendet werden. Device Level Ring (DLR): Es kann entweder mit Kupfer- oder Glasfaserkabeln umgesetzt werden. Wenden Sie sich an den MSA-Kundendienst, wenn Sie Hilfe bei der DLR-Umsetzung benötigen. Es kann eine Verkabelung von Erweiterungsgehäusen erforderlich sein. - Seite 16 2 Übersicht Der Benutzer muss festlegen, welche diskreten Signale und analogen Alarmsignale innerhalb der Zonenvotinglogik ausgewertet werden sollen Verwenden Sie als Hilfe das Arbeitsblatt zur Ursache-Wirkung-Planung in der SENTRY io Online-Hilfe, um Ihre Ursache- Wirkung-Planung vorzunehmen. SENTRY io...
-
Seite 17: Installation
3 Installation Installation Warnungen WARNUNG! Die elektrische Verdrahtung muss von einer Elektrofachkraft vorgenommen werden. Die gesamte Verdrahtung muss mit allen geltenden nationalen (NEC/CEC) und lokalen elektrischen Sicherheitsvorschriften übereinstimmen. Schließen Sie zur Vermeidung elektrostatischer Entladungen ein Erdungsarmband an den Entladungsanschluss im Gehäuse des SENTRY io an, bevor Sie Arbeiten im Gehäuse ausführen. -
Seite 18: Mechanische Installation
3 Installation HINWEIS: Um ein Öffnen des SENTRY io-Gehäuses durch unbefugtes oder ungeschultes Personal zu verhindern, wird empfohlen, einen Sperrmechanismus durch die Metallöse an einem der beiden Riegel auf der rechten Seite des Gerätes installieren. Mechanische Installation 3.3.1 Montagehinweise Montage des SENTRY io: Wählen Sie einen leicht zugänglichen und für Mitarbeiter sichtbaren Ort, vor dem Zugang zum zu überwachenden Bereich. -
Seite 19: Anforderungen An Die Stromversorgung
3 Installation Um Stromschläge zu vermeiden, vermeiden Sie bei eingeschalteter Stromversorgung den Kontakt mit elektrischen Leitern und Anschlusspunkten. Schließen Sie zur Vermeidung elektrostatischer Entladungen ein Erdungsarmband an den Entladungsanschluss im Gehäuse des SENTRY io an, bevor Sie Arbeiten im Gehäuse ausführen. Elektrostatische Entladungen können das SENTRY io beschädigen. -
Seite 20: Modbus Rtu (Rs485 Seriell): Optional
3 Installation Das SENTRY io funktioniert als MODBUS-Peripheriegerät. Die Modbus-Adressliste des SENTRY io enthält Adressen für diskrete Alarme, diskrete Eingänge, Relais, Votingzonen, Systemstörungen und Analogeingänge. Rufen Sie diesen Abschnitt in der SENTRY io Online-Hilfe auf, um das Arbeitsblatt herunterzuladen. 3.5.2 Modbus RTU (RS485 Seriell): Optional Das SENTRY io ist Modbus RS485-fähig, wenn das optionale Kommunikationsmodul P/N: 10221943 hinzugefügt wird. -
Seite 21: Device Level Ring (Dlr)
Ringnetzwerk, das über Ethernet- oder Multimode-Glasfaserkabel betrieben werden kann. Diese Topologie wird im Folgenden beschrieben und kann mit der HazardWatch-Plattform von MSA verwendet werden. Bitte wenden Sie sich direkt an den Hersteller, wenn Sie Hilfe bei dieser Konfiguration benötigen. -
Seite 22: Fernanzeigen
Die Fernanzeige muss mit einer eigenen 24-V-Gleichstromquelle versorgt werden. Diese Fernanzeige verbraucht 1 Ampere bei 24 VDC. Herstellen der Kommunikation Um die Kommunikation zwischen dem SENTRY io und der Fernanzeige herzustellen, wenden Sie sich bitte an den MSA- Kundendienst. Verdrahtung und Erdung Im Installationsplan (SK3015-1071) finden Sie Einzelheiten zu den Verdrahtungsanforderungen für das SENTRY io. -
Seite 23: Konfiguration
4 Konfiguration Konfiguration Wenn das SENTRY io zum ersten Mal an das Stromnetz angeschlossen wird, wird bei der Initialisierung der SmartStart- Konfigurationsassistent angezeigt. Vor dem normalen Betrieb des SENTRY io müssen Sie die Schritte des SmartStart- Konfigurationsassistenten durchlaufen. Die Konfiguration umfasst Eingabeschritte für die folgenden Systemparameter: 1. -
Seite 24: Einstellung Der Kommunikationsinformationen
4 Konfiguration Oder: Tippen Sie auf Next, um die Konfiguration der allgemeinen Einstellungen zu beenden und mit der I/O-Konfiguration fortzufahren. HINWEIS: Sie können nicht mehr zurückgehen, sobald Sie auf Next getippt haben. Westeuropa Argentinien Mitteleuropa, Westafrika Atlantik Osteuropa Östliche USA Ostafrika, Westrussland Zentral-USA China... -
Seite 25: Einstellung Des Administrationspassworts
4 Konfiguration Tippen Sie auf die schwarze Schaltfläche Apply, um die Änderungen im Abschnitt "Serial" zu speichern. 4. Tippen Sie auf die Registerkarte Password, um zum Bildschirm "Password" zu gelangen. Oder: Tippen Sie auf Next, um die Konfiguration der allgemeinen Einstellungen zu beenden und mit der I/O-Konfiguration fortzufahren. -
Seite 26: Detektoren Und Alarmschwellen
4.3.1 Automatisch erkannte Detektoren Wählen Sie aus, ob Sie die Detektoren automatisch erkennen wollen oder nicht. Yes: EZ-ID initiieren, um HART-fähige MSA-Detektoren automatisch zu erkennen. EZ-ID läuft, anschließend wird der Bildschirm mit der Detektorübersicht angezeigt. Weitere Informationen finden Sie unter 4.3.3... -
Seite 27: Detektorübersicht
4 Konfiguration 4. Wenn ein Detektor im ausgewählten Kanal gefunden wird, können Sie: Auf Scan tippen, um zu versuchen, den Detektor automatisch zu erkennen. Oder: Auf Add Generic tippen, um mit der manuellen Erkennung und Schritt 5 fortzufahren. 5. Füllen Sie die Felder für den generischen Detektoreintrag aus und tippen Sie auf Apply. - Seite 28 5. Tippen Sie auf OK. Nachdem Sie den Kanal ausgewählt haben, werden die Alarmstufen automatisch mit Standardwerten gefüllt. 6. Wählen Sie Write A1 & A3 alarm set-points to MSA detectors via HART, wenn Sie möchten, dass das SENTRY io die am SENTRY io ausgewählten Schwellen automatisch in den MSA-Detektor schreibt.
-
Seite 29: Digitale Eingänge
4 Konfiguration Digitale Eingänge 1. Wenn Sie die Kennung für einen Eingang bearbeiten müssen, tippen Sie auf die gewünschte Kennung, geben Sie einen neuen Namen ein und tippen Sie auf OK. 2. Um einen Eingang zu aktivieren/deaktivieren, tippen Sie auf den Schieberegler Enable/Disable für den gewünschten Eingang, um die Einstellung umzuschalten. -
Seite 30: Votingzonen
4 Konfiguration 4. Wählen Sie die Registerkarte des gewünschten Moduls, um dessen Relais anzuzeigen. 5. Tippen Sie auf ein Relais, um es zu bearbeiten. HINWEIS: Relais mit grauem Hintergrund können nicht bearbeitet werden. 6. Tippen Sie auf das Textfeld Name, um das Relais umzubenennen. -
Seite 31: Ursache Und Wirkung
4 Konfiguration 2. Tippen Sie auf das Textfeld Voting Zone, wählen Sie eine Zone durch Wischen oder mithilfe von aus, um die gewünschte Zonennummer zu finden, und tippen Sie auf 3. Tippen Sie bei Bedarf auf den Namen der Votingzone, um sie umzubenennen. - Seite 32 4 Konfiguration 6. Tippen Sie auf Finish. 7. Tippen Sie auf Press Here to Go Live, um den SmartStart- Konfigurationsassistenten abzuschließen. Oder: Tippen Sie auf Modify Configuration, um zum Bildschirm "Detector Identifications" zurückzukehren und alle erforderlichen Elemente der Konfiguration zu ändern. SENTRY io...
-
Seite 33: Systemüberprüfung
5 Systemüberprüfung Systemüberprüfung 1. Verbinden Sie den/die Detektor(en) mit dem SENTRY io. 2. Konfigurieren Sie das SENTRY io. 3. Überprüfen Sie die Detektorinformationen auf dem Dashboard. 4. Prüfen Sie die Alarmschwellen des Detektors mit der Anwendung oder der Gassimulation. 5. Prüfen Sie das Ansprechverhalten des Summers auf den Alarmzustand. Überprüfen Sie, ob die Lautstärke des Summers für den Geräuschpegel in der Umgebung ausreichend ist. -
Seite 34: Betrieb
6 Betrieb Betrieb Dashboard HINWEIS: Bei einigen Geräten werden CLO2 und CO2 mit zwei Dezimalstellen angezeigt (x.xx). Das SENTRY io ist auf eine Dezimalstelle beschränkt (x.x). HINWEIS: Einige Sauerstoffgeräte haben ein Kalibrierungsausgangssignal >20mA und können auf dem SENTRY io als "Messbereichsüberschreitung" angezeigt werden. 6.1.1 Anzeige von Detektordetails Über das Dashboard können Sie die Details zu jedem Ihrer Detektoren einsehen. - Seite 35 Bildschirm aus bearbeitet werden. Wählen Sie bei der Bearbeitung der Schwellen Write A1 & A3 alarm set-points to MSA detectors via HART, wenn Sie möchten, dass das SENTRY io die am SENTRY io ausgewählten Schwellen automatisch in den MSA-Detektor schreibt.
-
Seite 36: Sperren Oder Aktivieren Von Digitalen Eingängen
6 Betrieb Diagnose Zeigt wichtige Details und Statusinformationen über den ausgewählten Detektor an. HINWEIS: Dies gilt nur für HART-Detektoren. Medien Gebrauchsanleitungsdateien sind auf Grundlage des angeschlossenen Geräts vorgeladen, können aber durch Änderung der Dateien auf der SD-Karte ersetzt werden. Alle hochgeladenen Handbücher müssen im PDF-Format vorliegen. -
Seite 37: Quittieren, Stummschalten Und Zurücksetzen Von Alarmen
6 Betrieb 6.1.3 Quittieren, Stummschalten und Zurücksetzen von Alarmen Das Dashboard des SENTRY io verfügt über die Schaltflächen "Acknowledge", "Silence" und "Reset", mit denen Sie schnell auf einen Alarm reagieren können. Acknowledge: Deaktiviert das Relais für das akustische Signal der Konsole und schaltet den lokalen Summer stumm. Nur aktiv, wenn ein Alarm oder eine Störung aktiv ist. -
Seite 38: Aktualisierung Der Dashboard-Ansicht
6 Betrieb 6.2.1 Aktualisierung der Dashboard-Ansicht 1. Tippen Sie im Dashboard auf das Symbol Tools 2. Tippen Sie auf der Registerkarte "View" auf die gewünschte Dashboard-Ansicht. Dies bestimmt die Größe und Anzahl der auf dem Dashboard gleichzeitig angezeigten Detektorkacheln. 3. Tippen Sie auf das Symbol Home , um zum Dashboard zurückzukehren. -
Seite 39: Einstellungen
6 Betrieb Einstellungen Der Bildschirm "SENTRY io Settings" enthält Optionen für die SmartStart-Konfiguration, allgemeine Einstellungen und die Datenbank, die nur für Administratoren zugänglich sind. 6.3.1 Änderung der Konfiguration Sie können zum SmartStart-Konfigurationsassistenten zurückkehren, um die Konfiguration zu ändern, ohne das SENTRY io zurücksetzen zu müssen. -
Seite 40: Wiederherstellen Der Datenbank
Drücken Sie auf die SD-Karte, um sie auszuwerfen. Softwareaktualisierung Die SENTRY io-Software muss möglicherweise im Laufe der Zeit aktualisiert werden. Wenn Sie benachrichtigt werden, dass eine neue Softwareaktualisierung für Ihr Gerät verfügbar ist, wenden Sie sich bitte an den MSA-Kundendienst. SENTRY io... -
Seite 41: Technische Daten
7 Technische Daten Technische Daten Mechanische Daten Größe des SENTRY io 558.8 mm x 447.68 mm x 241.3 mm Gewicht des SENTRY io 20 kg Materialien Glasfaser Schutzarten NEMA-4X, IP65 Temperaturbereich für Betrieb und Lagerung -20 °C bis 65 °C Feuchte 20-90 % rel. Feuchte (nicht kondensierend) Luftdruckbereich 86–108 kPa Elektrische Daten... -
Seite 42: Programmierung Und Konfiguration
7 Technische Daten Programmierung und Konfiguration Unterstützte Programmierlogikfunktionen Logische Gleichungen UND, ODER, 2 von N und 3 von N Programmspeicher-/Wiederherstellungs- USB oder SD-Karte /Sicherungsoptionen Unterstützte digitale Kommunikation MODBUS TCP/IP, MODBUS RTU (optional), Ethernet IP/DLR (Rücksprache mit dem Hersteller) Zertifizierungen Zertifiziert für die Montage und Verwendung in Bereichen der Klasse I, Div. 2, Gruppen A, B, C, D, Klasse I, Zone 2, Gruppe IIC. -
Seite 43: Wartung
8 Wartung Wartung Das SENTRY io benötigt keine besondere Wartung, außer der Reinigung und einer regelmäßigen Funktionsprüfung. Regelmäßige Funktionsprüfung Die folgenden Funktionsprüfungen müssen mindestens einmal jährlich durchgeführt werden: Die Verdrahtungen, Abschlussverbindungen und die Stabilität der Befestigungsvorrichtungen für alle integrierten Sicherheitsgeräte sollten überprüft werden. Dazu zählen unter anderem: Stromversorgung Steuermodule Geräte zur Felderkennung... -
Seite 44: Fehlerbehebung
9 Fehlerbehebung Fehlerbehebung Problem Abhilfemaßnahme Gerät hat keinen Strom Prüfen Sie die physische Verbindung: Stellen Sie sicher, dass die interne Verkabelung nicht ausgefranst oder unterbrochen ist Prüfen Sie die LED-Anzeigen am Netzteil Stromversorgungslast prüfen: Bestätigen Sie, dass die Stromlast richtig berechnet wurde Gerät wurde nicht automatisch erkannt Stellen Sie sicher, dass das Gerät HART unterstützt: Wenn es HART nicht unterstützt, verwenden Sie eine... - Seite 45 Geräte übereinstimmen Einheiten) Wählen Sie auf dem Bildschirm "Setpoints" im SmartStart-Konfigurationsassistenten die Option Write A1 & A3 alarm set-points to MSA detectors via HART Messwert des Geräts stimmt nicht mit dem Stellen Sie sicher, dass das Gerät ordnungsgemäß des Steuergeräts überein verdrahtet ist Stellen Sie sicher, dass das Gerät ordnungsgemäß...
- Seite 46 Kommunikationsausgang funktioniert nicht Prüfen Sie die Einstellungen (IP-Adresse usw.) Prüfen Sie die Verdrahtung Passwort vergessen/verloren Rufen Sie MSA an Kennung ist nicht korrekt Prüfen Sie die Einstellung für das Gerät am Kanal Manuelle Erkennung Die notwendigen Informationen zur manuellen Erkennung finden Sie beim Detektor Falsches Gerät an Kanal angeschlossen...
-
Seite 47: Abhilfemaßnahme
9 Fehlerbehebung Problem Abhilfemaßnahme Fehlercode auf dem Bildschirm Jeder angezeigte Fehlercode wird vom HART-Befehl 48 abgeleitet. Einzelheiten finden Sie auf der Anzeige des Geräts. Können Trends exportiert werden? Kopieren Sie die Datei aus dem SD-Kartenverzeichnis <dir> Kann ich Ursache und Wirkung exportieren? Kopieren Sie die Datei aus dem SD-Kartenverzeichnis <dir>... -
Seite 48: Bestellangaben
10 Bestellangaben Bestellangaben 10.1 Steuergerät Beschreibung Teilenummer STEUERGERÄT,SENTRY io,16PT,32RLY,0AO,M20 10211160 STEUERGERÄT,SENTRY io,16PT,32RLY,0AO,STD 10214619 STEUERGERÄT,SENTRY io,16PT,32RLY,16AO,M20 10211161 STEUERGERÄT,SENTRY io,16PT,32RLY,16AO,STD 10214620 STEUERGERÄT,SENTRY io,16PT,56RLY,0AO,M20 10211162 STEUERGERÄT,SENTRY io,16PT,56RLY,0AO,STD 10214621 STEUERGERÄT,SENTRY io,16PT,56RLY,16AO,M20 10215686 STEUERGERÄT,SENTRY io,16PT,56RLY,16AO,STD 10215687 STEUERGERÄT,SENTRY io,8PT,32RLY,0AO,M20 10211156 STEUERGERÄT,SENTRY io,8PT,32RLY,0AO,STD 10214615 STEUERGERÄT,SENTRY io,8PT,32RLY,8AO,M20 10211157 STEUERGERÄT,SENTRY io,8PT,32RLY,8AO,STD 10214616 STEUERGERÄT,SENTRY io,16PT,32RLY,16AO,M20, SILIKONFREI 10223690 10.2 Zubehör- und Ersatzteile Beschreibung Teilenummer ANALOGAUSGANGSMODUL,24VDC,6 KANÄLE 10246522 SUMMER... -
Seite 49: Msa Garantie Für Stationäre Geräte
MSA Garantie für stationäre Geräte Garantie MSA, the Safety Company, garantiert, dass dieses Produkt für einen Zeitraum von zwei (2) Jahren ab Lieferdatum frei von mechanischen Defekten oder fehlerhafter Verarbeitung sind, vorausgesetzt, dass sie gemäß den Anweisungen und/oder Empfehlungen von MSA gewartet und verwendet werden. -
Seite 50: Ressourcen
12 Ressourcen Ressourcen 12.1 Ursache-Wirkung-Planung WARNUNG! Das Arbeitsblatt zur Ursache-Wirkung-Planung dient als Dokumentationshilfe für die Vorplanung der Programmierung des SENTRY io. Das Arbeitsblatt validiert nicht die Programmierlogik oder bestätigt, dass die Programmierung für Ihre Anwendung angemessen und ausreichend ist. Vergewissern Sie sich vor der Verwendung von der Eignung des Arbeitsblatts für Ihre bestimmte Anwendung. Die Konfiguration des SENTRY io muss nach ihrer Fertigstellung durch eine vollständige Funktionsprüfung validiert werden.
