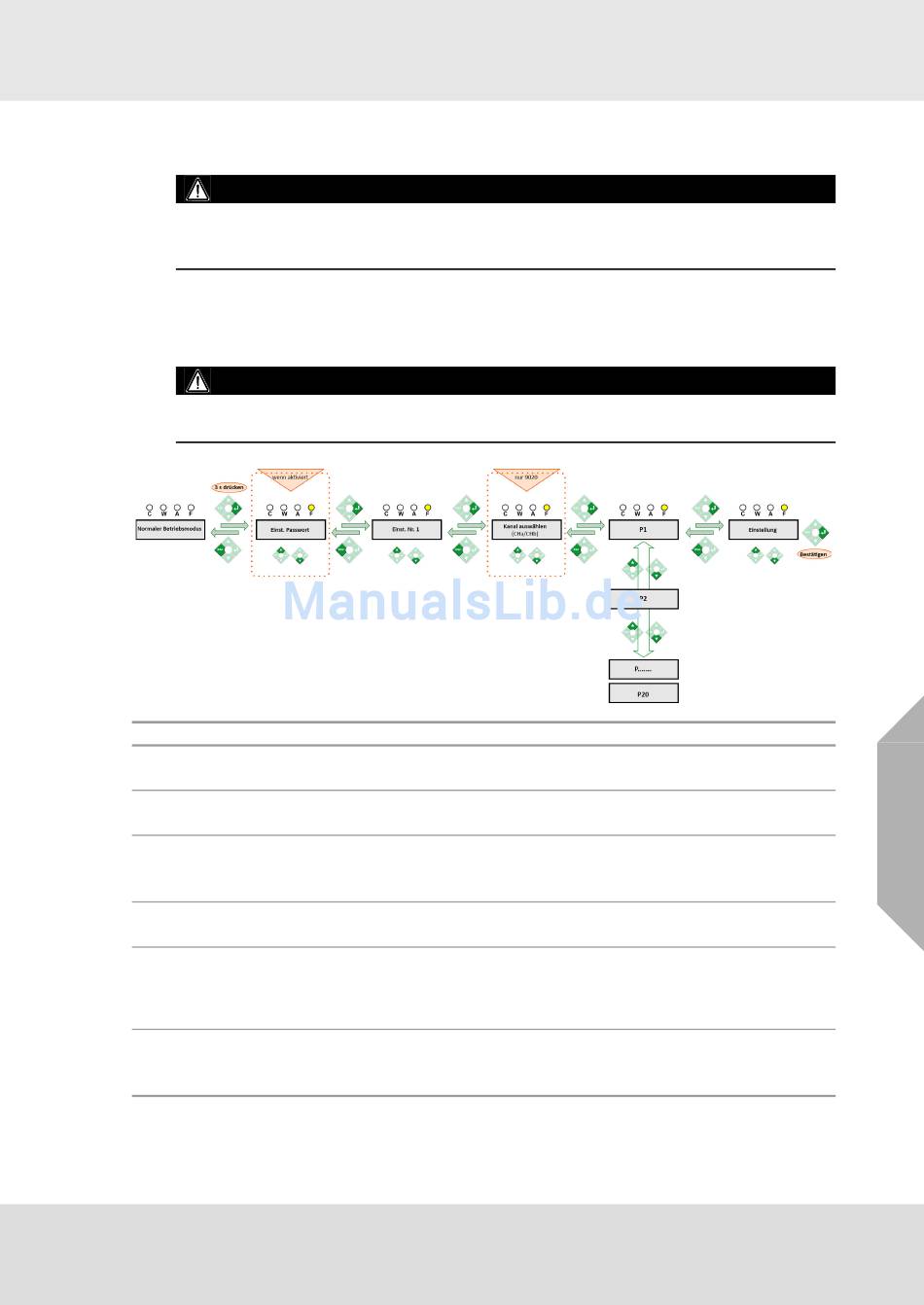

Einstellungsparameter

5.1 Zugangscode 1 – Kalibrierung
WARNUNG!
Während einer Kalibrierung werden die aktuell kalibrierten Detektoren verriegelt. Daher muss in
dem Bereich, der normalerweise durch die jetzt verriegelten Detektoren überwacht wird, auf
andere Weise ein sicherer Betrieb sichergestellt werden.
Beim Aufrufen des Menüs werden die Ausgänge wie folgt beibehalten:
• Alarme werden verriegelt.
• Der 4-/20-mA-Ausgang wird gemäß Zugangscode 2, P2, eingestellt.
• Störungs-LED und Störungsrelais sind aktiv.
WARNUNG!
Wenn der ATEX-Modus aktiv ist, folgt der 4-20-mA-Ausgang der in Zugangscode 4, P 20, vorge-
nommenen Einstellung.
Schritt Funktion
Nullkalibrierung
P1
Einstellen des Reinluftwerts
Prüfgaskonzentration
P2
Mögliche Einstellungen: 2-100 % des Messbereichs, Standard 50 %
Prüfgaskalibrierung
P3 (Kalibrierungsgas mit einer unter P2 eingestellten Konzentration im Detektor aufbringen)
Bestätigung nach Stabilisierung des Werts
Anzeigen der Ist-Gaskonzentration
P4
(vom Detektor nach der Kalibrierung ermittelt)
Anzeigen des Detektorsignals für den vollen Messbereich bei der Kalibrierung
(abhängig vom angeschlossenen Detektor/Transmitter)
P5
Angezeigt werden der Ux-Wert (mV) für passive Detektoren oder der Wert des Messbe-
reichssignals (mA) für Transmitter, der während der letzten Kalibrierung erreicht wurde.
Einstellen der Benachrichtigung über das Zeitintervall zwischen Kalibrierungen
P6 Mögliche Einstellungen: 0-999 Tage, Standard: 0 (deaktiviert)
Das CAL-Symbol beginnt zu blinken, wenn das Kalibrierintervall erreicht wurde.
