2 Beschreibung
LEDs
Rote Alarmstatus-LEDs (C, W, A) als optische Anzeige für das Erreichen der
Alarmschwellen.
Gelbe Fehlerstatus-LED (F) als optische Anzeige für einen möglichen Fehler
Status-LEDs
oder einen Betriebsausfallzustand.
Die Informationen der Status-LED können für jeden Kanal einzeln abgerufen
werden, wenn die Steuereinheit 9020 SIL eingesetzt wird.
Die Systemstörungs-LED leuchtet beim Systemstart und bei internen
Systemstörungen auf.
Systemstörungs-
LED
Die Informationen der Systemstörungs-LED gelten für beide Kanäle, wenn die
Steuereinheit 9020 SIL eingesetzt wird.
Eine grüne LED neben den Tasten. Sie leuchtet beim Einschalten des Geräts
auf und blinkt, wenn ein Zugangscode eingegeben wird.
LED für
Stromversorgung
Die LED für Stromversorgung gilt für beide Kanäle, wenn die Steuereinheit
9020 SIL eingesetzt wird.
Gasinformationen-Tag
Dient zur Angabe der überwachten Gasart.
Für jeden Kanal steht ein eigenes Gasnamen-Tag zur Verfügung, wenn die Steuereinheit 9020 SIL eingesetzt wird.
Standortinformationen-Tag
Dient zur Angabe der Messstelle. Gilt für beide Kanäle, wenn die Steuereinheit 9020 SIL eingesetzt wird.
2.2
Anzeige
Die Steuereinheit verfügt für jeden Messkanal über ein 4-stelliges hintergrundbeleuchtetes LCD-Display.
Neben dem Wert der gemessenen Gaskonzentration werden auf dem Display weitere Informationen angezeigt:

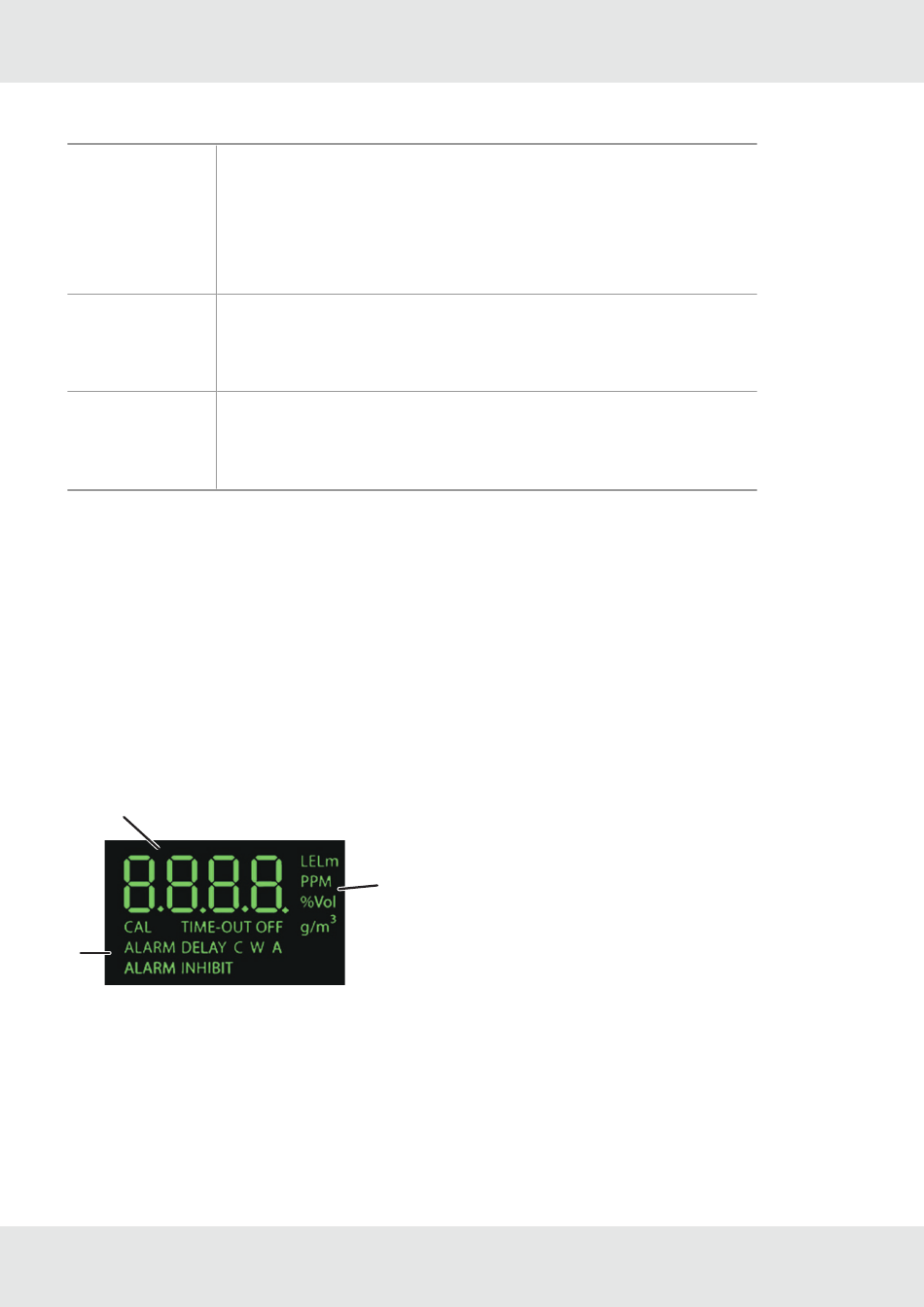

Abbildung 9 Anzeige
1
3
1
Messwert
2
Maßeinheiten
Wichtige Einstellungen zur Konfiguration der Einheit (CAL [KAL.],
TIME-OUT OFF [ZEITÜBERSCHREITUNG AUS], ALARM DELAY
3
[ALARMVERZÖGERUNG] C/W/A, ALARM INHIBIT
[ALARMVERRIEGELUNG])
Messwerte
13
2
Modell 9010/9020 SIL
