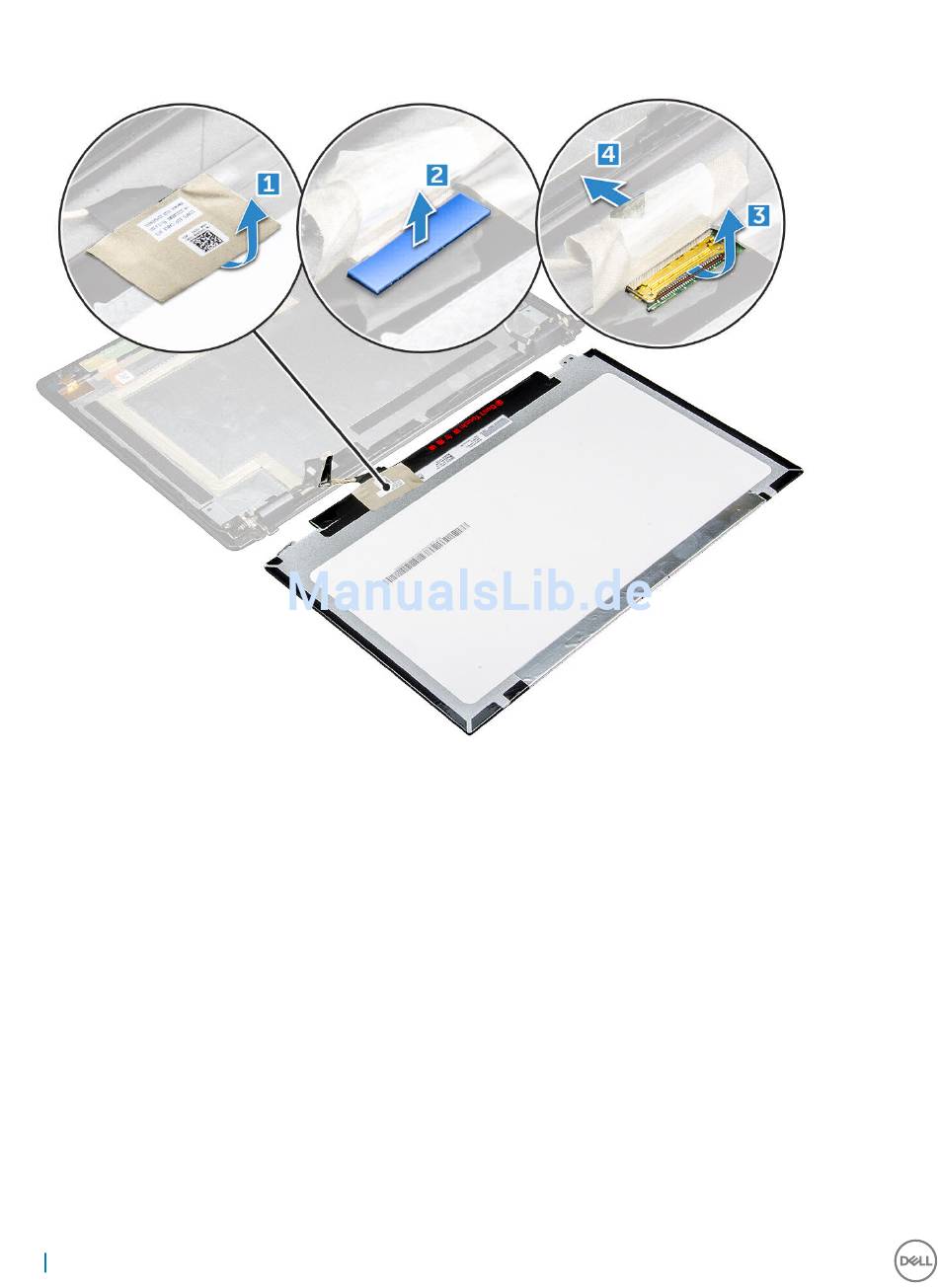

4 So bauen Sie den Bildschirm aus:
a Ziehen Sie das Klebeband ab [1].
b Ziehen Sie das blaue Klebeband ab, mit dem das eDP-Kabel befestigt ist [2].
c Heben Sie den Riegel an und trennen Sie das eDP-Kabel vom Anschluss auf dem Bildschirm [3] [4].

Einbauen des Bildschirms

1 Schließen Sie das eDP-Kabel an den Anschluss an und bringen Sie das blaue Klebeband wieder an.
2 Befestigen Sie das eDP-Kabel mit dem Klebeband.
3 Tauschen Sie den Bildschirm aus und richten Sie ihn mit den Schraubenhalterungen an der Bildschirmbaugruppe aus.
4 Ziehen Sie die M2x2-Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen.
5 Bauen Sie folgende Komponenten ein:
a Bildschirmblende
b Bildschirmbaugruppe
c WLAN-Karte
d Akku
e Bodenabdeckung
6 Folgen Sie den Anweisungen unter
44 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des Computers.
