Smartcard-Modul; Entfernen Der Smartcard-Lesegerätplatine - Dell Latitude 5280 Benutzerhandbuch

j Bodenabdeckung
k SIM-Karte
11 Folgen Sie den Anweisungen unter

SmartCard-Modul

Entfernen der SmartCard-Lesegerätplatine
1 Folgen Sie den Anweisungen unter
2 Entfernen Sie folgende Komponenten:
a Bodenabdeckung
b Akku
c WLAN-Karte
d SSD-Karte
e Gehäuserahmen

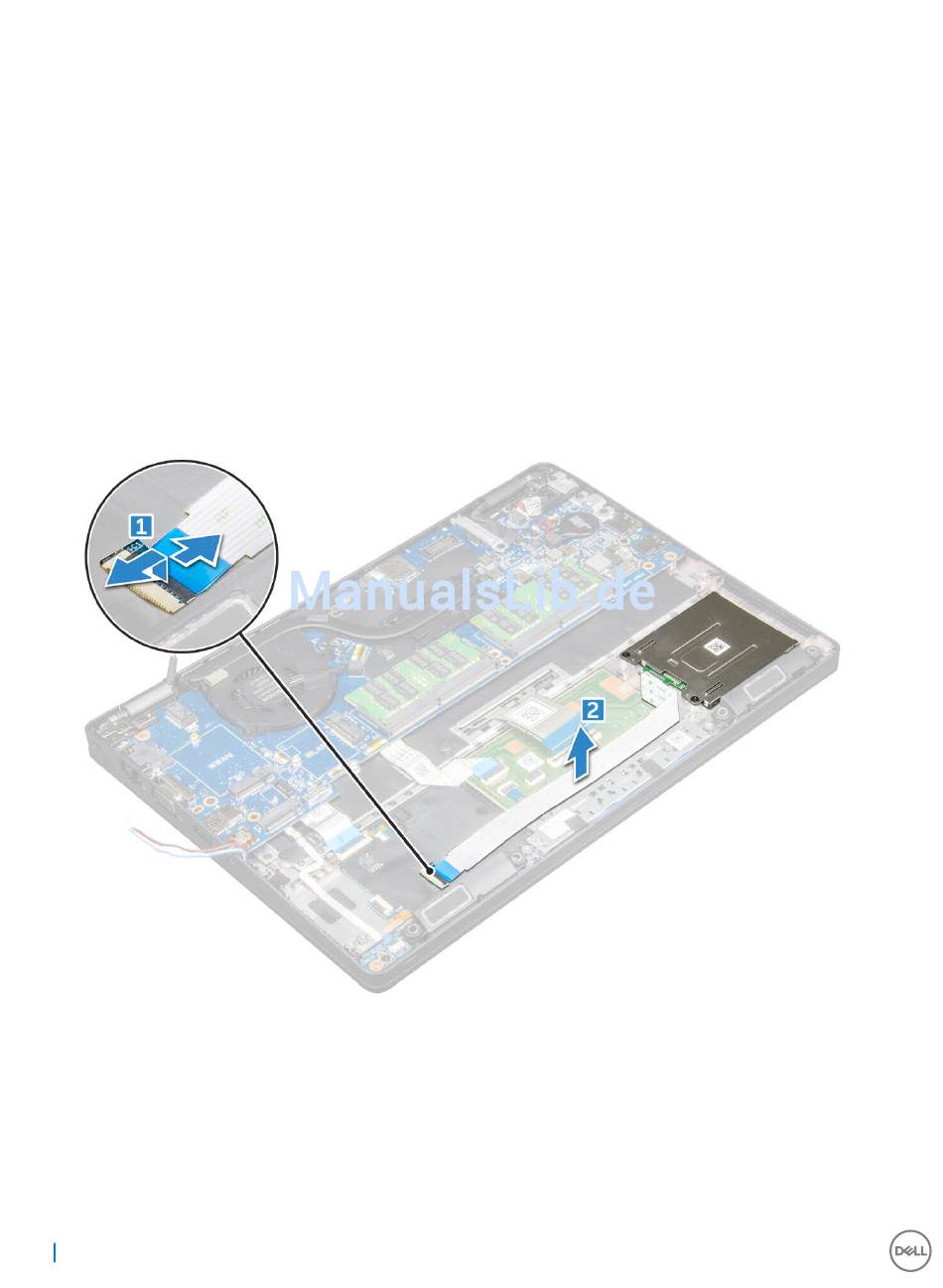

3 So lösen Sie die SmartCard-Lesegerätplatine:
a Trennen Sie das Kabel der Smart Card-Lesegerätplatine vom Anschluss [1].
b Ziehen Sie das Kabel vom Klebeband ab, um es zu lösen [2].
4 So entfernen Sie die Smart Card-Lesegerätplatine:
a Entfernen Sie die Schrauben, mit denen die Platine des SmartCard-Lesegeräts an der Handballenstütze befestigt ist [1].
b Ziehen und heben Sie das SmartCard-Lesegerät aus dem Steckplatz heraus [2].
34 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
