Dell Latitude 5280 Benutzerhandbuch Seite 31

c Akku
d Tastaturrahmen
e Tastatur
f WLAN-Karte
g SSD-Karte
h Speichermodul
i Knopfzellenbatterie
j Kühlkörperbaugruppe
k Gehäuserahmen

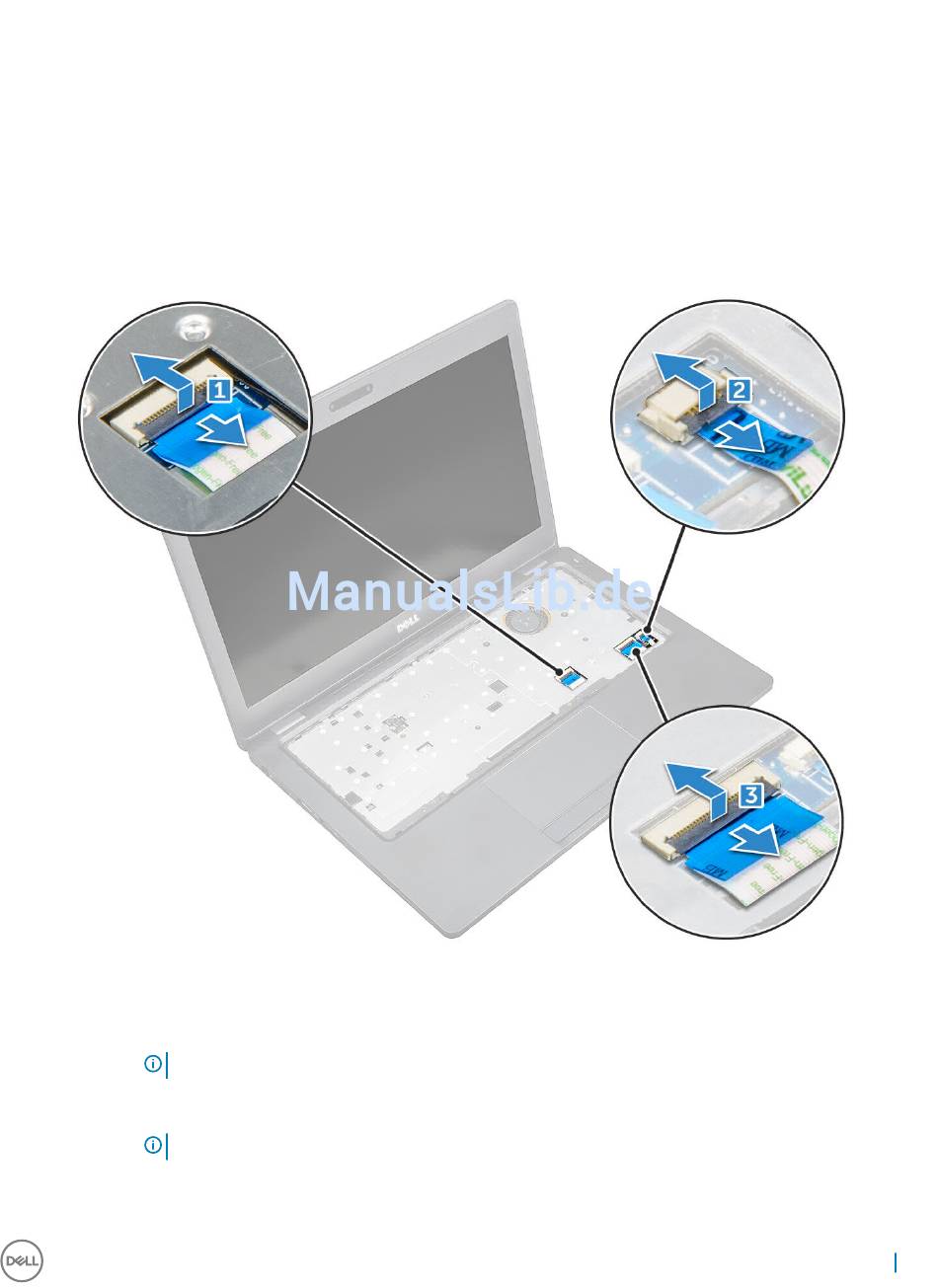

3 Trennen Sie die folgenden Kabel von der Systemplatine:
a Touchpad [1]
b LED-Platine [2]
c USH-Platine [3]
4 So lösen Sie die Systemplatine:
a Entfernen Sie die M2x3-Schraube, mit der das Bildschirmkabel befestigt wird [1].
b Heben Sie die Metallhalterung an, mit der das Bildschirmkabel befestigt ist [2].
c Trennen Sie das Bildschirmkabel von den Anschlüssen auf der Systemplatine [3][4].
ANMERKUNG:
d Verbinden Sie das Kabel des Netzanschluss-Ports mit dem Anschluss auf der Systemplatine [5].
e Entfernen Sie die M2x3-Schrauben, mit denen die Metallhalterung befestigt ist [6].
ANMERKUNG:
f Nehmen Sie die Metallhalterung von der Systemplatine ab [7].
Dieser Schritt gilt nur für die Infrarot-Kamera.
Die Metallhalterung befestigt den DisplayPort über USB Typ C.
Entfernen und Einbauen von Komponenten 31
