Installieren der Systemplatine

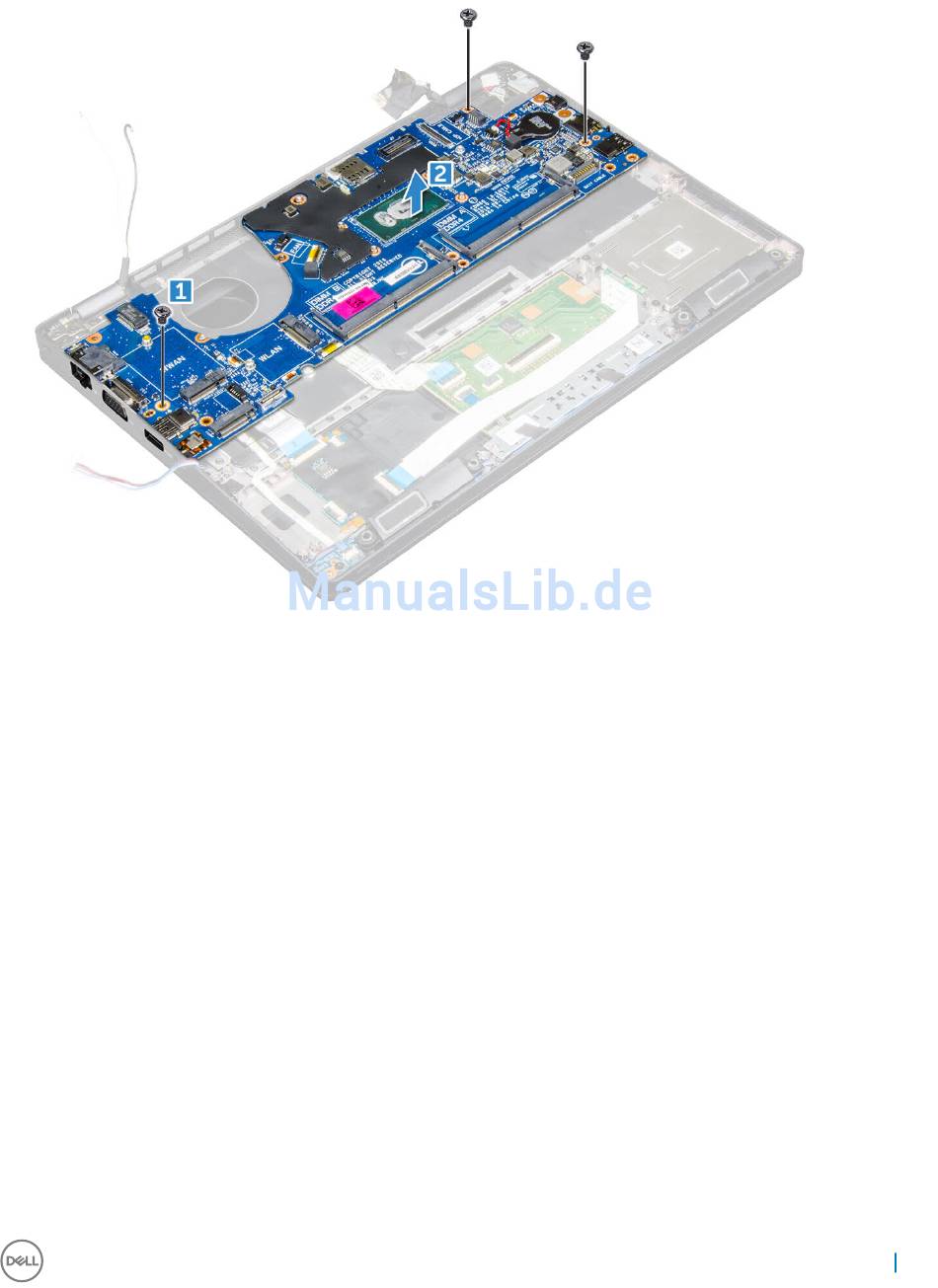

1 Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus.
2 Ziehen Sie die M2x3-Schrauben fest, um die Systemplatine am Computer zu befestigen.
3 Bringen Sie die Metallhalterung an, um den DisplayPort über USB Typ C zu befestigen.
4 Ziehen Sie die M2x3-Schrauben fest, mit denen die Metallhalterung am DisplayPort über USB Typ C befestigt wird.
5 Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine.
6 Verbinden Sie die Bildschirmkabel mit den Anschlüssen auf der Systemplatine.
7 Bringen Sie die Metallhalterung an, um das Bildschirmkabel zu befestigen.
8 Ziehen Sie die M2x3-Schraube fest, um die Metallhalterung zu befestigen.
9 Verbinden Sie die folgenden Kabel:
a Touchpad
b USH-Platine
c LED-Platine
10 Bauen Sie folgende Komponenten ein:
a Gehäuserahmen
b Kühlkörperbaugruppe
c Knopfzellenbatterie
d Speichermodul
e SSD-Karte
f WLAN-Karte
g Tastaturrahmen
h Tastatur
i Akku
