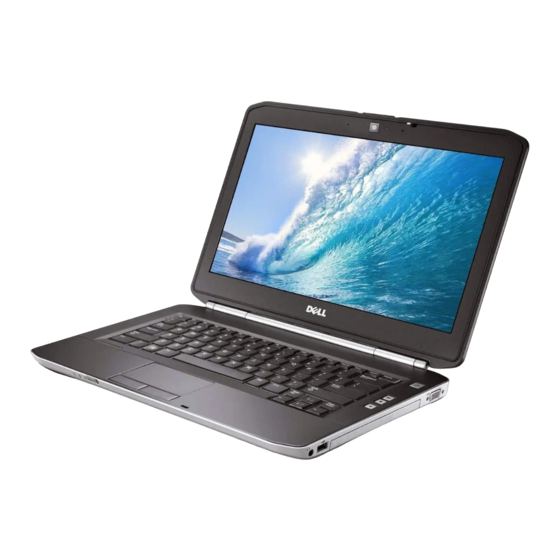

Dell Latitude 5420 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 5420
  6. Benutzerhandbuch

Dell Latitude 5420 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5420:
Inhaltsverzeichnis

Werbung

Quicklinks

Dell Latitude 5420/E5420/E5420m Benutzerhandbuch
Vorschriftenmodell: P15F
Vorschriftentyp: P15F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5420

Inhaltszusammenfassung für Dell Latitude 5420

  • Seite 1 Dell Latitude 5420/E5420/E5420m Benutzerhandbuch Vorschriftenmodell: P15F Vorschriftentyp: P15F001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Verletzungen oder sogar den Tod von Personen zur Folge haben können. Irrtümer und technische Änderungen vorbehalten. © 2012 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text enthaltene Marken: Dell...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................7 ..................7 Vor der Arbeit an Komponenten im Innern des Computers ............................8 Empfohlene Werkzeuge .............................8 Ausschalten des Computers ...................9 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Batterie.........................11 ...............................11 Entfernen des Akkus ..............................11...
  • Seite 4 ............................30 Einbauen der Tastatur Kapitel 10: Optisches Laufwerk....................33 ........................33 Entfernen des optischen Laufwerks ........................34 Installieren des optischen Laufwerks Kapitel 11: Festplattenlaufwerk....................35 ........................35 Entfernen des Festplattenlaufwerks ............................36 Einbauen der Festplatte Kapitel 12: WLAN-Karte (Wireless Local Area Network)............37 ..................37 Entfernen der WLAN-Karte (Wireless Local Area Network) ..................38 Einbauen der WLAN-Karte (Wireless Local Area Network) Kapitel 13: WWAN-Karte (Wireless Wide Area Network)............39...
  • Seite 5 ..................63 Entfernen von ExpressCard/Smart Card/PCMCIA-Modul ..................66 Einbauen von ExpressCard/Smart Card/PCMCIA-Modul Kapitel 21: Bluetooth-Karte......................69 ..........................69 Entfernen der Bluetooth-Karte ..........................73 Einbauen der Bluetooth-Karte Kapitel 22: Bildschirmbaugruppe....................75 ........................75 Entfernen der Bildschirmbaugruppe ........................80 Einbauen der Bildschirmbaugruppe Kapitel 23: Halterungen.......................83 ............................83 Entfernen der Haltebügel .............................87 Installieren der Haltebügel Kapitel 24: Modemkarte......................89 .............................89...
  • Seite 6 Einbauen des Kameramoduls Kapitel 37: Technische Daten....................147 ..............................147 Technische Daten Kapitel 38: System-Setup......................153 ................................153 Übersicht ..........................153 Aufrufen des System-Setups ..........................153 Optionen des System-Setup Kapitel 39: Diagnose........................163 ................................163 Diagnose ..163 GerätestatusanzeigenAkkustatusanzeigenAkkuladestand und AkkuzustandTastaturstatusanzeigen Kapitel 40: Kontaktaufnahme mit Dell..................165 .............................165 Kontaktaufnahme mit Dell...

  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 8: Empfohlene Werkzeuge

    Falls der Computer mit einer Dockingstation verbunden (angedockt) ist, etwa der optionalen Media-Base oder dem Slice-Akku, trennen Sie die Verbindung. VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz.

  • Seite 9: Nach Der Arbeit An Komponenten Im Innern Des Computers

    VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard.

  • Seite 11: Kapitel 2: Batterie

    Batterie Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Schieben Sie die Akkuentriegelungen zum Entriegeln des Akkus in die entriegelte Position. Entfernen Sie den Akku aus dem Computer. Verwandte Links Einbauen des Akkus Einbauen des Akkus Schieben Sie den Akku wieder in den Computer.

  • Seite 13: Kapitel 3: Pc Card

    PC Card Entfernen der PC Card Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Drücken Sie zum Entriegeln auf die PC-Entriegelung. Drücken Sie auf die PC-Entriegelung, um die PC Card zu entriegeln. Ziehen Sie die PC Card aus dem Computer heraus. Verwandte Links Einbauen der PC Card...

  • Seite 14: Einbauen Der Pc Card

    Einbauen der PC Card Drücken Sie zum Verriegeln auf den PC-Riegel. Drücken Sie die PC Card in das dafür vorgesehene Fach, bis sie einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen der PC Card...

  • Seite 15: Kapitel 4: Secure Digital (Sd)-Karte

    Secure Digital (SD)-Karte Entfernen der Secure Digital (SD)-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Ziehen Sie an der SD-Karte. Ziehen Sie die SD-Karte aus dem Computer heraus. Verwandte Links Einsetzen der Secure Digital (SD)-Karte Einsetzen der Secure Digital (SD)-Karte Schieben Sie die SD-Karte in den Steckplatz, bis sie hörbar einrastet.

  • Seite 17: Kapitel 5: Sim-Karte (Subscriber Identity Module)

    SIM-Karte (Subscriber Identity Module) Entfernen der SIM-Karte (Subscriber Identity Module) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Drücken Sie auf die SIM-Karte, die sich an der Akkuwand befindet, und lassen Sie sie wieder los. Schieben Sie die SIM-Karte aus dem Computer heraus.

  • Seite 19: Kapitel 6: Expresscard

    ExpressCard Entfernen der ExpressCard Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Ziehen Sie an der ExpressCard. Ziehen Sie die ExpressCard aus dem Computer heraus. Verwandte Links Einbauen der ExpressCard Einbauen der ExpressCard Schieben Sie die ExpressCard so in den Steckplatz, dass sie hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 21: Kapitel 7: Rückseite

    Rückseite Entfernen der Rückseite Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Schrauben, mit denen die Rückseite befestigt ist. Schieben Sie die Rückseite in Richtung der Gehäusevorderseite und entfernen Sie sie. Verwandte Links Einbauen der Rückseite Einbauen der Rückseite...

  • Seite 23: Kapitel 8: Tastaturgehäuse

    Tastaturgehäuse Entfernen des Tastaturgehäuses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Hebeln Sie das Tastaturgehäuse an der Unterkante nach oben. Hebeln Sie das Tastaturgehäuse an der Oberkante nach oben. Entfernen Sie die Tastatur vom Computer.

  • Seite 24: Einbauen Des Tastaturgehäuses

    Einbauen des Tastaturgehäuses Einbauen des Tastaturgehäuses Passen Sie das Tastaturgehäuse den Halterungen oben an der Handballenstütze an. Drücken Sie entlang der Oberseite nach unten, um die Halterungen zu verriegeln. Arbeiten Sie sich entlang der Seiten und der Unterseite des Tastaturgehäuses vor. Drücken Sie das Tastaturgehäuse entlang aller Kanten nach unten, bis es hörbar einrastet.

  • Seite 25: Kapitel 9: Tastatur

    Tastatur Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Schrauben, mit denen die Tastatur an der Vorderseite des Computers befestigt ist. Drehen Sie den Computer um und entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist.
  • Seite 26 Drehen Sie die Tastatur um.
  • Seite 27 Trennen Sie das Tastaturdatenkabel vom Computer.
  • Seite 28 Entfernen Sie die Tastatur aus dem Computer.
  • Seite 29 Trennen und entfernen Sie das Kabel von der Tastatur.

  • Seite 30: Einbauen Der Tastatur

    Verwandte Links Einbauen der Tastatur Einbauen der Tastatur Schließen Sie das Tastaturdatenkabel an die Systemplatine an. Schließen Sie das Datenkabel hinten an der Tastatur an. Befestigen das Tastaturdatenkabel mit Klebeband an der Rückseite der Tastatur. Setzen Sie die Tastatur wieder in die Handballenstütze ein und richten Sie sie entsprechend der Schraubenöffnungen aus.
  • Seite 31 Entfernen der Tastatur...

  • Seite 33: Kapitel 10: Optisches Laufwerk

    Optisches Laufwerk Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie die Schraube, mit der das optische Laufwerk am Computer befestigt ist. Drücken Sie die Schraubklammer vom Computer weg, um das optische Laufwerk aus dem Laufwerkschacht zu lösen.

  • Seite 34: Installieren Des Optischen Laufwerks

    Verwandte Links Installieren des optischen Laufwerks Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in den Laufwerkschacht auf der rechten Seite des Computers. Ziehen Sie die Schraube an der Rückseite des Computers fest, um das optische Laufwerk zu befestigen. Befestigen Sie die Rückseite wieder.

  • Seite 35: Kapitel 11: Festplattenlaufwerk

    Festplattenlaufwerk Entfernen des Festplattenlaufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Computer befestigt ist. Verwenden Sie die Klammer, um die Festplattenlaufwerkhalterung nach oben zu ziehen und entfernen Sie sie aus dem Computer.

  • Seite 36: Einbauen Der Festplatte

    Trennen Sie den Halter von der Festplatte. Trennen Sie den Festplattenlaufwerkanschluss vom Festplattenlaufwerk. Verwandte Links Einbauen der Festplattenbaugruppe Einbauen der Festplatte Schließen Sie den Festplattenlaufwerkanschluss wieder am Festplattenlaufwerk an. Bringen Sie die Festplattenlaufwerkhalterung am Festplattenlaufwerk an. Ziehen Sie die die Schrauben der Festplattenlaufwerkhalterung fest, um sicherzustellen, dass die Halterung to richtig ausgerichtet ist und die Festplatte hält.

  • Seite 37: Kapitel 12: Wlan-Karte (Wireless Local Area Network)

    WLAN-Karte (Wireless Local Area Network) Entfernen der WLAN-Karte (Wireless Local Area Network) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Trennen Sie die Antennenkabel von der WLAN-Karte. Entfernen Sie die Schraube, mit der die WLAN-Karte an der Systemplatine befestigt ist Entfernen Sie die WLAN-Karte.

  • Seite 38: Einbauen Der Wlan-Karte (Wireless Local Area Network)

    Verwandte Links Einbauen der WLAN-Karte (Wireless Local Area Network) Einbauen der WLAN-Karte (Wireless Local Area Network) Schieben Sie die WLAN-Karte in den entsprechenden Steckplatz. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. Verbinden Sie die Antennenkabel entsprechend der Farbkennzeichnung auf der WLAN-Karte. Befestigen Sie die Rückseite wieder.

  • Seite 39: Kapitel 13: Wwan-Karte (Wireless Wide Area Network)

    WWAN-Karte (Wireless Wide Area Network) Entfernen der WWAN-Karte (Wireless Wide Area Network) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Trennen Sie die Antennenkabel von der WWAN-Karte. Entfernen Sie die Schraube, mit der die WWAN-Karte an der Systemplatine befestigt ist.

  • Seite 40: Einbauen Der Wwan-Karte (Wireless Wide Area Network)

    Verwandte Links Einbauen der WWAN-Karte (Wireless Wide Area Network) Einbauen der WWAN-Karte (Wireless Wide Area Network) Schieben Sie die WWAN-Karte in den entsprechenden Steckplatz. Bringen Sie die Schraube wieder an, um die WWAN-Karte am Computer zu befestigen. Verbinden Sie die Antennenkabel entsprechend der Farbkennzeichnung auf der WWAN-Karte. Befestigen Sie die Rückseite wieder.

  • Seite 41: Kapitel 14: Speicher

    Speicher Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Drücken Sie die Halteklammern vorsichtig vom Speichermodul weg. Entfernen Sie das Speichermodul aus dem Computer. Verwandte Links Installieren des Speichermoduls Installieren des Speichermoduls...
  • Seite 42 Verwandte Links Entfernen des Speichermoduls...

  • Seite 43: Kapitel 15: Cpu-Klappe

    CPU-Klappe Entfernen der CPU-Klappe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie die Schrauben, mit denen die CPU-Klappe am Computer befestigt ist. Entfernen Sie die CPU-Klappe.

  • Seite 44: Einbauen Der Cpu-Klappe

    Verwandte Links Einbauen der CPU-Klappe Einbauen der CPU-Klappe Schieben Sie die CPU-Klappe nach unten und in Richtung der Rückseite des Computers. Ziehen Sie die Schrauben fest, um die CPU-Klappe zu befestigen. Befestigen Sie die Rückseite wieder. Bauen Sie den Akku ein.

  • Seite 45: Kapitel 16: Kühlkörper

    Kühlkörper Entfernen des Kühlkörpers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie die CPU-Klappe. Lösen Sie die Schrauben am Kühlkörper. Heben Sie den Kühlkörper an und entfernen Sie ihn aus dem Computer. Verwandte Links Installieren des Kühlkörpers Installieren des Kühlkörpers...
  • Seite 46 Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen des Kühlkörpers...

  • Seite 47: Kapitel 17: Prozessor

    Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie die CPU-Klappe. Entfernen Sie den Kühlkörper. Drehen Sie die Nockenschraube des Prozessors entgegen dem Uhrzeigersinn. Entfernen Sie den Prozessor.
  • Seite 48 Bauen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen des Prozessors...

  • Seite 49: Kapitel 18: Handballenstütze

    Handballenstütze Entfernen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe. Entfernen Sie auf der Unterseite des Computers die Schrauben.
  • Seite 50 Drehen Sie den Computer um und entfernen Sie die Schrauben auf der Rückseite des Computers.
  • Seite 51 10. Trennen Sie folgende Kabel vom Computer: – Betriebsschalterkabel – Fingerprint-Kabel – Touchpad-Kabel...
  • Seite 52 11. Heben Sie das linke Ende der Handballenstützen-Baugruppe nach oben.
  • Seite 53 12. Entriegeln Sie die Laschen am rechten Ende der Handballenstützen-Baugruppe.
  • Seite 54 13. Entfernen Sie die Handballenstütze vom Computer.

  • Seite 55: Einbauen Der Handballenstütze

    Verwandte Links Einbauen der Handballenstütze Einbauen der Handballenstütze Drücken Sie die Handballenstütze an deren linken Seite auf alle Seiten des Computers hinunter. Drücken Sie auf alle Seiten, um sicherzustellen, dass alle Halterungen befestigt sind. Schließen Sie folgende Kabel an die Systemplatine an: –...
  • Seite 56 Bauen Sie das optische Laufwerk wieder ein. 10. Befestigen Sie die Rückseite wieder. 11. Bauen Sie den Akku ein. 12. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen der Handballenstütze...

  • Seite 57: Kapitel 19: Led-Platine

    LED-Platine Entfernen der LED-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe. Entfernen Sie die Handballenstütze.
  • Seite 58 10. Trennen Sie das LED-Platinenkabel vom Systemplatinenanschluss.
  • Seite 59 11. Entfernen Sie die LED-Platine.

  • Seite 60: Installieren Der Led-Platine

    Verwandte Links Installieren der LED-Platine Installieren der LED-Platine Legen Sie die LED-Platine in die linke Halterung. Schließen Sie das Kabel an die Systemplatine an. Ziehen Sie die Schraube fest, um die LED-Platine zu befestigen. Bauen Sie die Handballenstütze wieder ein. Bauen Sie die CPU-Klappe wieder ein.
  • Seite 61 Verwandte Links Entfernen der LED-Platine...

  • Seite 63: Kapitel 20: Expresscard/Smart Card/Pcmcia-Modul

    ExpressCard/Smart Card/PCMCIA-Modul Entfernen von ExpressCard/Smart Card/PCMCIA-Modul Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe.
  • Seite 64 10. Trennen Sie die Abschirmung vom Systemplatinenanschluss.
  • Seite 65 11. Entfernen Sie ExpressCard/Smart Card/PCMCIA-Modul.

  • Seite 66: Einbauen Von Expresscard/Smart Card/Pcmcia-Modul

    Verwandte Links Einbauen von ExpressCard/Smart Card/PCMCIA-Modul Einbauen von ExpressCard/Smart Card/PCMCIA-Modul Verbinden Sie den Anschluss an der Rückseite von ExpressCard/Smart Card/PCMCIA-Modul mit dem Anschluss auf der Systemplatine. Ziehen Sie die Schrauben fest, um ExpressCard/Smart Card/PCMCIA-Modul zu befestigen. Bauen Sie die Handballenstütze wieder ein.
  • Seite 67 Verwandte Links Entfernen von ExpressCard/Smart Card/PCMCIA-Modul...

  • Seite 69: Kapitel 21: Bluetooth-Karte

    Bluetooth-Karte Entfernen der Bluetooth-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe.
  • Seite 70 10. Entfernen Sie die Schraube zur Befestigung der Bluetooth-Karte.
  • Seite 71 11. Entfernen Sie die Bluetooth-Karte.
  • Seite 72 12. Trennen Sie das Bluetooth-Kabel von der Bluetooth-Karte. Verwandte Links Einbauen der Bluetooth-Karte.

  • Seite 73: Einbauen Der Bluetooth-Karte

    Einbauen der Bluetooth-Karte Schließen Sie das Bluetooth-Kabel am Bluetooth-Modul an. Setzen Sie das Bluetooth-Modul in den Computer ein. Schließen Sie das Bluetooth-Kabel an die Systemplatine an. Bauen Sie die Handballenstütze wieder ein. Bauen Sie die CPU-Klappe wieder ein. Bringen Sie die Tastatur wieder an.

  • Seite 75: Kapitel 22: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die Festplatte.
  • Seite 76 11. Entfernen Sie die Antennenkabel aus den Kabelführungskanälen.
  • Seite 77 12. Trennen Sie die LVDS-Kabel (Low Voltage Differential Signaling) und die Kamerakabel.
  • Seite 78 13. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist.
  • Seite 79 14. Entfernen Sie die Bildschirmbaugruppe.

  • Seite 80: Einbauen Der Bildschirmbaugruppe

    Verwandte Links Einbauen der Bildschirmbaugruppe Einbauen der Bildschirmbaugruppe Bringen Sie die Bildschirmbaugruppe am Sockel des Computers an. Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe zu befestigen. Schließen Sie das LVDS-Kabel (Low Voltage Differential Signaling) an die Systemplatine an. Schließen Sie das Kamerakabel am Systemplatinenanschluss an. Schieben Sie die Antennenkabel durch die Öffnung an der Unterseite des Computers.
  • Seite 81 12. Setzen Sie die Festplatte wieder ein. 13. Bauen Sie das optische Laufwerk wieder ein. 14. Befestigen Sie die Rückseite wieder. 15. Bauen Sie den Akku ein. 16. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 83: Kapitel 23: Halterungen

    Halterungen Entfernen der Haltebügel Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe. Entfernen Sie die Handballenstütze.
  • Seite 84 11. Entfernen Sie den rechten Haltebügel.
  • Seite 85 12. Entfernen Sie die Schrauben, mit denen der linke Haltebügel befestigt ist.
  • Seite 86 13. Entfernen Sie den linken Haltebügel...

  • Seite 87: Installieren Der Haltebügel

    Verwandte Links Installieren der Haltebügel Installieren der Haltebügel Bringen Sie den rechten Haltebügel im Computer an. Ziehen Sie die Schrauben fest, um den rechten Haltebügel zu befestigen. Bringen Sie den linken Haltebügel im Computer an. Ziehen Sie die Schrauben fest, um den linken Haltebügel zu befestigen. Bauen Sie die Bildschirmbaugruppe wieder ein.
  • Seite 88 12. Befestigen Sie die Rückseite wieder. 13. Bauen Sie den Akku ein. 14. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen der Haltebügel...

  • Seite 89: Kapitel 24: Modemkarte

    Modemkarte Entfernen der Modemkarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die Festplatte Entfernen Sie die CPU-Klappe.
  • Seite 90 13. Heben Sie die Modemkarte an, um den Anschluss an der Rückseite der Karte zu lösen.
  • Seite 91 14. Trennen Sie das Modemkabel vom Modem.
  • Seite 92 15. Entfernen Sie die Modemkarte.

  • Seite 93: Einbauen Der Modemkarte

    Verwandte Links Einbauen der Modemkarte Einbauen der Modemkarte Schließen Sie das Modemkabel an. Bringen Sie den Anschluss an der Rückseite der Modemkarte am Anschluss an der E/A-Leiste an. Bringen Sie die Haltebügel wieder an. Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie die Handballenstütze wieder ein.
  • Seite 94 12. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen der Modemkarte...

  • Seite 95: Kapitel 25: Audioplatine

    Audioplatine Entfernen der Audioplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe. Entfernen Sie die Handballenstütze.
  • Seite 96 11. Entfernen Sie die Schraube, mit der die Audioplatine am Computer befestigt ist.
  • Seite 97 12. Entfernen Sie die Audioplatine.

  • Seite 98: Installieren Der Audioplatine

    Verwandte Links Installieren der Audioplatine Installieren der Audioplatine Setzen Sie die Audioplatine in den Computer ein. Ziehen Sie die Schraube fest, um die Audioplatine zu befestigen. Schließen Sie die Audiokabel an die Systemplatine an. Bauen Sie die Bluetooth-Karte wieder ein. Bauen Sie die Handballenstütze wieder ein.
  • Seite 99 12. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Verwandte Links Entfernen der Audioplatine...

  • Seite 101: Kapitel 26: Systemplatine

    Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher. Entfernen Sie das Tastaturgehäuse.
  • Seite 102 22. Trennen Sie die folgenden Kabel von der Systemplatine: – Lüfterkabel – Lautsprecherkabel – Audioplatinenkabel – Bluetooth-Kabel...
  • Seite 103 23. Entfernen Sie die Schrauben, mit denen die Systemplatine befestigt ist.
  • Seite 104 24. Heben Sie die Kante der Systemplatine an, um sie von der Eingabe/Ausgabe (E/A)-Leiste zu trennen.
  • Seite 105 25. Lösen Sie die Systemplatine von den Port-Anschlüssen.
  • Seite 106 26. Entfernen Sie die Systemplatine.

  • Seite 107: Installieren Der Systemplatine

    Verwandte Links Installieren der Systemplatine Installieren der Systemplatine Richten Sie die Systemplatine nach den Port-Anschlüssen aus und bringen Sie die Systemplatine im Computer an. Befestigen Sie den Anschluss an der Rückseite der Systemplatine an der Eingabe/Ausgabe (E/A-Leiste). Ziehen Sie die Schrauben fest, um die Systemplatine zu befestigen. Schließen Sie folgende Kabel an die Systemplatine an: –...
  • Seite 108 Bauen Sie das ExpressCard/Smart Card/PCMCIA-Modul wieder ein. Bauen Sie die Handballenstütze wieder ein. 10. Bauen Sie den Prozessor ein. 11. Setzen Sie den Kühlkörper ein. 12. Bauen Sie die CPU-Klappe wieder ein. 13. Bauen Sie das WWAN (Wireless Wide Area Network) ein.

  • Seite 109: Kapitel 27: Knopfzellenbatterie

    Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher.
  • Seite 110 23. Hebeln Sie die Knopfzellenbatterie heraus und entfernen Sie sie.

  • Seite 111: Einsetzen Der Knopfzellenbatterie

    Verwandte Links Einsetzen der Knopfzellenbatterie Einsetzen der Knopfzellenbatterie Verbinden Sie die Knopfzellenbatterie mit der Systemplatine und befestigen Sie sie. Bauen Sie die Systemplatine ein. Bringen Sie die Haltebügel wieder an. Bauen Sie die LED-Platine ein. Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie das ExpressCard/Smart Card/PCMCIA-Modul wieder ein.
  • Seite 112 12. Bauen Sie das WWAN (Wireless Wide Area Network) ein. 13. Setzen Sie die Festplatte wieder ein. 14. Bauen Sie das optische Laufwerk wieder ein. 15. Bringen Sie die Tastatur wieder an. 16. Bringen Sie das Tastaturgehäuse wieder an. 17. Setzen Sie den Speicher ein.

  • Seite 113: Kapitel 28: Eingabe/Ausgabe-Feld

    Eingabe/Ausgabe-Feld Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher.
  • Seite 114 23. Entfernen Sie die E/A-Leiste.

  • Seite 115: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste

    Verwandte Links Einbauen der Eingabe/Ausgabe (E/A)-Leiste Einbauen der Eingabe/Ausgabe (E/A)-Leiste Bringen Sie die E/A-Leiste im Computer an. Ziehen Sie die Schrauben fest, um die E/A-Leiste sichern. Bauen Sie die Systemplatine ein. Bringen Sie die Haltebügel wieder an. Bauen Sie die LED-Platine ein.
  • Seite 116 12. Bauen Sie das WLAN (Wireless Local Area Network) ein. 13. Bauen Sie das WWAN (Wireless Wide Area Network) ein. 14. Setzen Sie die Festplatte wieder ein. 15. Bauen Sie das optische Laufwerk wieder ein. 16. Bringen Sie die Tastatur wieder an.

  • Seite 117: Kapitel 29: Stromversorgungsanschluss

    Stromversorgungsanschluss Entfernen des Stromversorgungsanschluss Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher. Entfernen Sie das Tastaturgehäuse.
  • Seite 118 23. Entfernen Sie den Stromversorgungsanschluss.

  • Seite 119: Einbauen Des Stromversorgungsanschlusses

    Verwandte Links Einbauen des Stromversorgungsanschlusses Einbauen des Stromversorgungsanschlusses Bringen Sie den DC-In Anschluss am Kabelführungskanal des Prozessorlüfters an. Bauen Sie die Systemplatine ein. Bringen Sie die Haltebügel wieder an. Bauen Sie die LED-Platine ein. Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie das ExpressCard/Smart Card/PCMCIA-Modul wieder ein.
  • Seite 120 12. Bauen Sie das WLAN (Wireless Local Area Network) ein. 13. Setzen Sie die Festplatte wieder ein. 14. Bauen Sie das optische Laufwerk wieder ein. 15. Bringen Sie die Tastatur wieder an. 16. Bringen Sie das Tastaturgehäuse wieder an. 17. Setzen Sie den Speicher ein.

  • Seite 121: Kapitel 30: Modemanschluss

    Modemanschluss Entfernen des Modemanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher.
  • Seite 122 25. Modemanschluss entfernen.

  • Seite 123: Einbauen Des Modemanschlusses

    Verwandte Links Einbauen des Modemanschlusses Einbauen des Modemanschlusses Befestigen Sie den Modemanschluss im Kabelführungskanal des Lüfters. Bauen Sie die Systemplatine ein. Bringen Sie die Haltebügel wieder an. Bauen Sie die Audioplatine wieder ein. Bauen Sie Bluetooth wieder ein. Bauen Sie die Audioplatine wieder ein.
  • Seite 124 12. Bauen Sie die CPU-Klappe wieder ein. 13. Bauen Sie das WLAN (Wireless Local Area Network) 14. Bauen Sie das WWAN (Wireless Wide Area Network) 15. Setzen Sie die Festplatte wieder ein. 16. Bauen Sie das optische Laufwerk wieder ein. 17.

  • Seite 125: Kapitel 31: Lüfter

    Lüfter Entfernen des Lüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher. Entfernen Sie das Tastaturgehäuse.
  • Seite 126 23. Entfernen Sie die Schraube, mit der der Lüfter befestigt ist.
  • Seite 127 24. Entfernen Sie den Lüfter.

  • Seite 128: Einbauen Des Lüfters

    Verwandte Links Einbauen des Lüfters Einbauen des Lüfters Verbinden Sie den Prozessorlüfter im Computer. Ziehen Sie die Schrauben fest, um den Prozessorlüfter zu befestigen. Befestigen Sie den Netzanschluss und den Modemanschluss an den Kabelführungskanälen. Bauen Sie die Systemplatine ein. Bringen Sie die Halterungen wieder an.
  • Seite 129 12. Bauen Sie die CPU-Klappe wieder ein. 13. Bauen Sie das WLAN (Wireless Local Area Network) ein. 14. Bauen Sie das WWAN (Wireless Wide Area Network) ein. 15. Setzen Sie die Festplatte wieder ein. 16. Bauen Sie das optische Laufwerk wieder ein.

  • Seite 131: Kapitel 32: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die SIM-Karte (Subscriber Identity Module). Entfernen Sie die Secure Digital (SD)-Karte. Entfernen Sie die Rückseite. Entfernen Sie den Speicher. Entfernen Sie das Tastaturgehäuse.

  • Seite 132: Installieren Der Lautsprecher

    26. Entfernen Sie die Lautsprecher. Verwandte Links Installieren der Lautsprecher Installieren der Lautsprecher Befestigen Sie die Lautsprecherkabel an den Kabelführungskanälen. Schließen Sie die Lautsprecher an. Ziehen Sie die Schrauben fest, um die Lautsprecher zu befestigen. Bauen Sie die Audioplatine wieder ein. Bauen Sie Bluetooth wieder ein.
  • Seite 133 21. Bringen Sie das Tastaturgehäuse und die Tastatur wieder an. 22. Setzen Sie den Speicher ein. 23. Befestigen Sie die Rückseite wieder. 24. Setzen Sie die Secure Digital (SD)-Karte ein. 25. Setzen Sie die SIM-Karte (Subscriber Identity Module) ein. 26. Bauen Sie den Akku ein.

  • Seite 135: Kapitel 33: Bildschirmblende

    Bildschirmblende Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Hebeln Sie die Unterseite der Bildschirmblende nach oben. Arbeiten Sie sich entlang der Seiten und der Oberseite der Bildschirmblende vor. Entfernen Sie den Bildschirmrahmen.

  • Seite 136: Einbauen Der Bildschirmblende

    Einbauen der Bildschirmblende Einbauen der Bildschirmblende Legen Sie die Bildschirmblende auf den Computer. Drücken Sie von oben die Bildschirmblende nach unten, um alle Enden zu befestigen. Arbeiten Sie sich um die Seite und die Unterseite vor. Bauen Sie den Akku ein.

  • Seite 137: Kapitel 34: Bildschirm

    Bildschirm Entfernen des Bildschirms Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Bildschirmblende. Entfernen Sie die Schrauben, mit denen der Bildschirm befestigt ist. Trennen Sie das LVDS-Kabel (Low Voltage Differential Signaling) von der Rückseite des Bildschirms. Entfernen Sie den Bildschirm von der Bildschirmbaugruppe.

  • Seite 138: Einbauen Des Bildschirms

    Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind und entfernen Sie die Halterungen. Verwandte Links Einbauen des Bildschirms Einbauen des Bildschirms Passen Sie die Bildschirmhalterung an den Bildschirm an. Ziehen Sie die Schrauben fest, um den Bildschirm zu befestigen. Verbinden Sie das LVDS-Kabel (Low Voltage Differential Signaling) mit der Rückseite des Bildschirms.
  • Seite 139 Entfernen des Bildschirms...

  • Seite 141: Kapitel 35: Bildschirmscharniere

    Bildschirmscharniere Entfernen der Bildschirmscharniere Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Rückseite. Entfernen Sie das Tastaturgehäuse. Entfernen Sie die Tastatur. Entfernen Sie das optische Laufwerk. Entfernen Sie die CPU-Klappe.

  • Seite 142: Einbauen Der Bildschirmsscharniere

    15. Entfernen Sie die Scharnierkappen von den Bildschirmscharnieren. Verwandte Links Einbauen der Bildschirmsscharniere Einbauen der Bildschirmsscharniere Befestigen Sie die Bildschirmscharnierkappen an den Enden der Scharniere. Schieben Sie die Bildschirmscharniere in die Scharnierschächte. Bringen Sie das LVDS-Kabel (Low Voltage Differential Signaling) in den linken Scharnierschacht. Befestigen Sie das linke Scharnier an der Bildschirmabdeckung.
  • Seite 143 Entfernen der Bildschirmscharniere...

  • Seite 145: Kapitel 36: Kamera

    Kamera Entfernen des Kameramoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Entfernen Sie die Bildschirmblende. Entfernen Sie den Bildschirm. Trennen Sie das Kamerakabel. Lösen Sie die Sicherungsschraube des Kameramoduls. Heben Sie das Kameramodul an, und entfernen Sie es.

  • Seite 146: Einbauen Des Kameramoduls

    Verwandte Links Einbauen des Kameramoduls Einbauen des Kameramoduls Setzen Sie das Kameramodul auf die Bildschirmabdeckung. Ziehen Sie die Schraube fest, um die Kamera zu befestigen. Schließen Sie das Kamerakabel am Kameramodul an. Bauen Sie den Bildschirm Bringen Sie die Bildschirmblende Bauen Sie den Akku ein.

  • Seite 147: Kapitel 37: Technische Daten

    Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen. Systeminformationen Chipsatz Latitude 5420/E5420/ 5520/E5520 Intel HM65 Express-Chipsatz Latitude E5420m/E5520m Intel GM45 Express-Chipsatz...
  • Seite 148 1,5 W Stereo Interner Verstärker 1,5 W Mono Lautstärkeregler Tasten zur Mediensteuerung Video Intel UMA-Video Datenbus Integrierte Videokarte Video-Controller Latitude 5420/E5420/5520/E5520 Intel HD-Grafikkarte Intel HD-Grafikkarte 3000 Latitude E5420m/E5520m Intel GM45 Ausgang 15-poliger Videoanschluss 19-poliger HDMI-Anschluss Kommunikation Netzwerkkartenanschluss 10/100/1000 MBit/s Ethernet-LAN Wireless Unterstützung für Internes WLAN (Wireless Local Area...
  • Seite 149 Anzeige WLED-Anzeige (White Light Emitting Diode) Größe Latitude 5420/E5420/E5420m 14,0 Zoll, WLED (High Definition) Latitude 5520/E55420/E5520m 15,6 Zoll, WLED (High Definition) Aktiver Bereich (X/Y) Latitude 5420/E5420/E5420m 309,60 mm/173,90 mm Latitude 5520/E55420/E5520m 344,20 mm/193,50 mm Abmessungen: Höhe Latitude 5420/E5420/E5420m 192,50 mm (7,57 Zoll)
  • Seite 150 Anzeige Bildpunktgröße Latitude 5420/E5420/E5420m 0,2265 mm x 0,2265 mm 0,1935 mm x 0,1935 mm Latitude 5520/E55420/E5520m 0,2520 mm x 0,2520 mm 0,1935 mm x 0,1935 mm Tastatur Anzahl der Tasten USA: 86 Tasten, Großbritannien: 87 Tasten, Brasilien: 87 Tasten, und Japan: 90 Tasten...
  • Seite 151 127,00 mm (5,00 Zoll) 147,00 mm (5,79 Zoll) Temperaturbereich: Während des Betriebs 0 °C bis 40 °C Nicht in Betrieb -40 °C bis 70 °C Abmessungen und Gewicht Höhe Latitude 5420/E5420/E5420m 29,90 mm bis 32,50 mm (1,18 Zoll bis 1,28 Zoll)
  • Seite 152 Abmessungen und Gewicht Latitude 5520/E5520/E5520m 30,20 mm bis 33,20 mm (1,19 Zoll bis 1,31 Zoll) Breite Latitude 5420/E5420/E5420m 350,00 mm (13,78 Zoll) Latitude 5520/E5520/E5520m 388,00 mm (15,28 Zoll) Tiefe Latitude 5420/E5420/E5420m 240,00 mm (9,45 Zoll) Latitude 5520/E5520/E5520m 251,00 mm (9,88 Zoll)

  • Seite 153: Kapitel 38: System-Setup

    Aufrufen des System-Setups Schalten Sie den Computer ein, oder führen Sie einen Neustart aus. Wenn das blaue DELL-Logo angezeigt wird, warten Sie auf die F2-Eingabeaufforderung. Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. ANMERKUNG: Die Aufforderung zum Drücken von <F2> bedeutet, dass die Tastatur initialisiert wurde. Diese Eingabeaufforderung kann sehr rasch erfolgen.
  • Seite 154 General (Allgemein) Boot Sequence (Startreihenfolge) Ermöglicht Ihnen die Änderung der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht. • Diskette Drive • Internal HDD (Interne Festplatte) • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) •...
  • Seite 155 System Configuration (Systemkonfiguration) Parallel Port (Parallele Ermöglicht die Konfiguration der parallelen Schnittstelle auf der Docking-Station. Schnittstelle) Die Optionen sind: • Disabled (Deaktiviert) • • • • DMA1 • DMA3 Standardeinstellung: AT Serial Port (Serielle Schnittstelle) Ermöglicht die Konfiguration der integrierten seriellen Schnittstelle. Die Optionen sind: •...
  • Seite 156 System Configuration (Systemkonfiguration) • Fest eingebauter Schacht • eSATA Ports (eSATA-Anschlüsse) • Schutz der Festplatte vor freiem Fall • Externer USB-Anschluss • Microphone (Mikrofon) • Kamera Sie können die Medienkarte und 1394 zusammen aktivieren oder deaktivieren. Standardeinstellung: Alle Geräte sind aktiviert. Tastaturbeleuchtung Ermöglicht die Konfiguration der Tastaturbeleuchtungsfunktion.
  • Seite 157 Security (Sicherheit) Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administrator (Admin)- (Administratorkennwort) Kennworts. ANMERKUNG: Vor dem Einrichten des System- und Festplattenkennworts müssen Sie das Administratorkennwort festlegen. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. ANMERKUNG: Durch Löschen des Administratorkennworts wird auch das Systemkennwort und das Festplattenkennwort automatisch gelöscht.
  • Seite 158 Security (Sicherheit) Computrace Ermöglicht die Aktivierung oder Deaktivierung der optionalen Computrace- Software. Die Optionen sind: • Deactivate (Deaktivieren) • Disable (Deaktivieren) • Activate (Aktivieren) ANMERKUNG: Mit den Optionen "Activate" (Aktivieren) und "Disable" (Nicht verfügbar machen) wird die Funktion dauerhaft aktiviert oder nicht verfügbar gemacht.
  • Seite 159 Performance (Leistung) Standardeinstellung: Intel TurboBoost aktivieren Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor. Standardeinstellung: Enabled (Aktiviert) Energieverwaltung Funktionsweise des Netzteils Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. Standardeinstellung: Wake on AC (Bei Netzanschluss reaktivieren) ist nicht ausgewählt Auto On Time (Uhrzeit für Ermöglicht das Festlegen einer Uhrzeit zum automatischen Einschalten des...
  • Seite 160 POST Behavior (Verhalten beim Einschalt-Selbsttest) Adapter Warnings Ermöglicht die Aktivierung oder Deaktivierung der Warnmeldungen des System- (Adapterwarnungen) Setup-Programms (BIOS) beim Verwenden bestimmter Netzteile. Standardeinstellung: Enable Adapter Warnings (Netzteilwarnungen aktivieren) Mouse/Touchpad (Maus/ Ermöglicht es festzulegen, wie ein System Eingaben über Maus und Touchpad Touchpad) verarbeitet.
  • Seite 161 Maintenance (Wartung) Service Tag (Service-Tag- Zeigt die Service-Tag-Nummer des Computers an. Nummer) Asset Tag (Systemkennnummer) Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. SERR Messages (SERR- Steuert die SERR-Meldungsfunktion. Diese Option ist standardmäßig nicht aktiviert. Meldungen) Manche Grafikkarten erfordern, dass die SERR-Meldungsfunktion deaktiviert ist.

  • Seite 163: Kapitel 39: Diagnose

    Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb und blau blinkend An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von Dell stammt, angeschlossen. Abwechselnd gelb blinkend und stetig blau leuchtend Vorübergehender Akkufehler bei angeschlossenem...
  • Seite 164 Akkuladestand und Akkuzustand Um den Akkuladestand zu überprüfen, drücken Sie die Statustaste auf der Ladestandanzeige und lassen die Taste wieder los. Anschließend leuchten die Ladestandsanzeigen auf. Jedes Anzeigeelement repräsentiert etwa 20 Prozent der Gesamtladekapazität des Akkus. Wenn beispielsweise vier der fünf Anzeigen aufleuchten, ist der Akku also noch zu 80 Prozent geladen.

  • Seite 165: Kapitel 40: Kontaktaufnahme Mit Dell

    Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie. Wenn Sie kein US-Kunde sind, wählen Sie unten auf support.dell.com ihren Ländercode aus oder wählen Sie All (Alle), um weitere Auswahlmöglichkeiten anzuzeigen. Klicken Sie je nach Bedarf auf den entsprechenden Service- oder Support-Link.
