Installation

Die Schließerkontaktschnittstelle besitzt flexible Verbin-
dungsleitungen (0, 75 mm
nen Sie vor dem Anschluss die Gummikappen, die auf
die Aderendhülsen aufgesteckt sind.

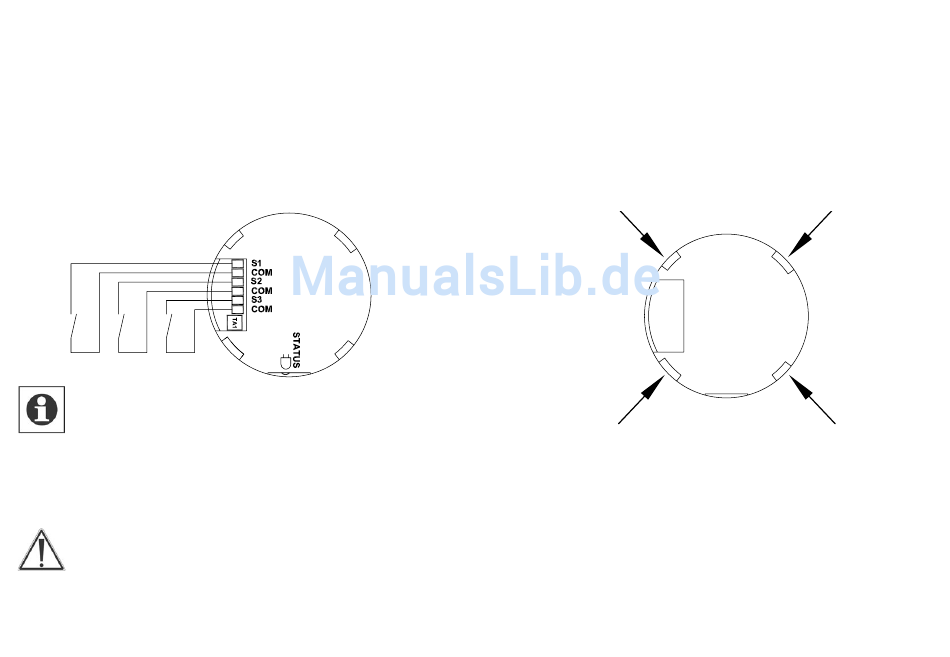

Damit sind diese direkt an die verwendeten Kontakte
gemäß folgender Skizze anzuschließen:
Falls Sie nicht alle Kanäle verwenden, belassen
Sie die Gummikappen auf den Aderendhülsen
der unbenutzten Kanäle.
Halten Sie eine Leitungslänge von max. 3 m zwischen
Kontakt und Schließerkontaktschnittstelle ein.
Die Schließerkontaktschnittstelle ist nur für den
Anschluss potentialfreier Kontakte geeignet.
Anschlussleitungen nicht mit 230-V-Netzspannung ver-
binden!
8
) mit Aderendhülsen. Entfer-
2
7

Inbetriebnahme

7.1 Batterie einlegen und wechseln

Entfernen Sie den Gehäusedeckel indem Sie vorsichtig
die Rastnasen am Gehäusedeckel nach innen drücken
(Pfeile).
9
