4 Beskrivelse af enhed og funktion

4 Beskrivelse af enhed og funktion
Servicehaner
Ventil
Magnetventil
Motor
Røggastrykdåse
Vandtrykføler
Sikkerhedstemperaturbegrænser
NTC-føler
bar

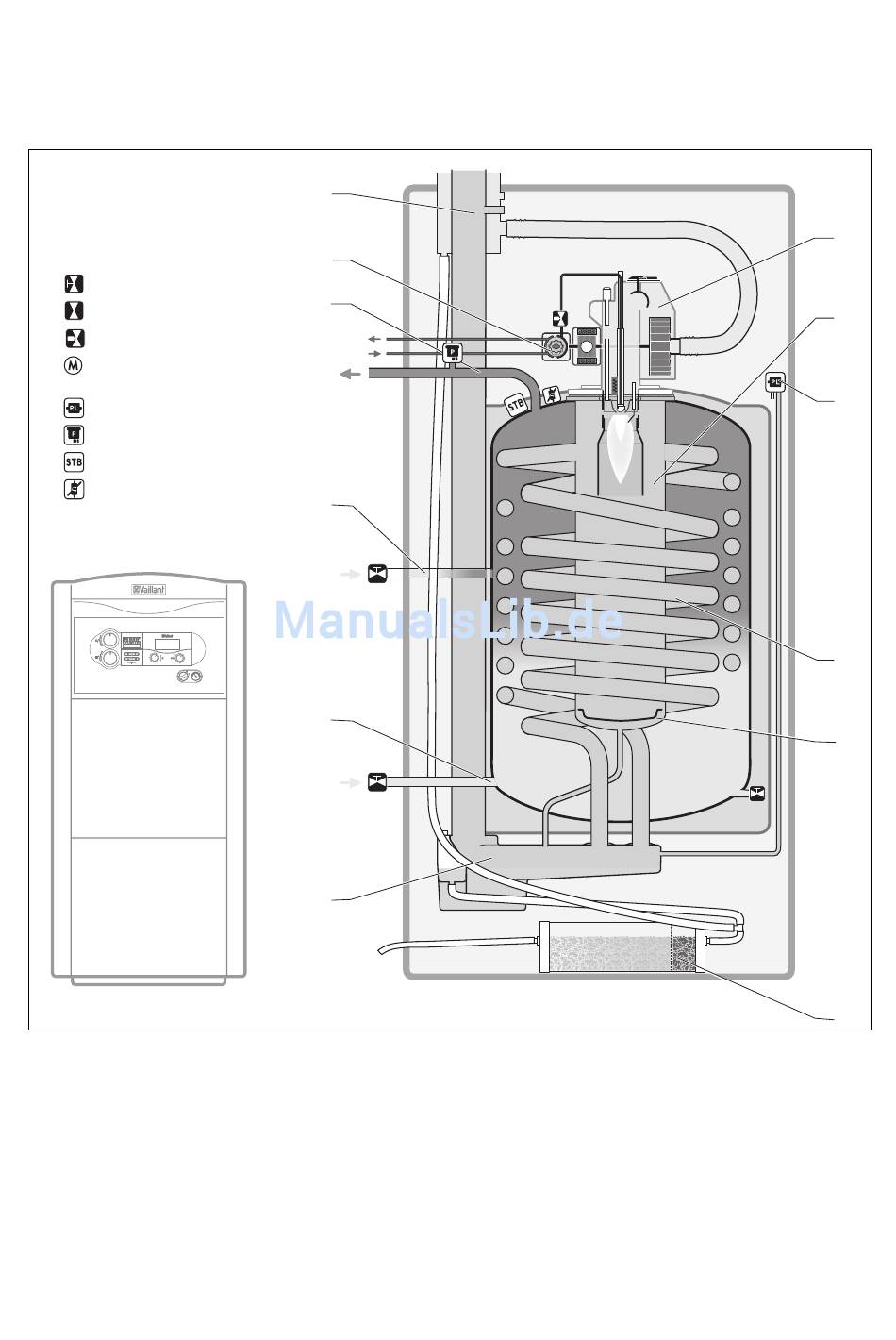

Fig. 4.1 Funktionsskema kondenserende oliekedel
Legende til fig. 4.1
1 Olie-brænder
2 Forbrændingskammer af rustfrit stål
3 Røggastrykdåse
4 Rørspiral af rustfrit stål
5 Prelskål
6 Neutralisationsanordning (ved behov)
7 Røggassamler
8 Varmeanlæggets returløb
9 Beholderreturløb
8
12
11
10
9
8
7
10 Varmeanlæggets fremløb
11 Oliepumpe
12 Røggastilslutning
M
Betjeningsvejledning icoVIT exclusiv 0020016000_03
1
2
3
4
5
6
