OLP-85
– oder –

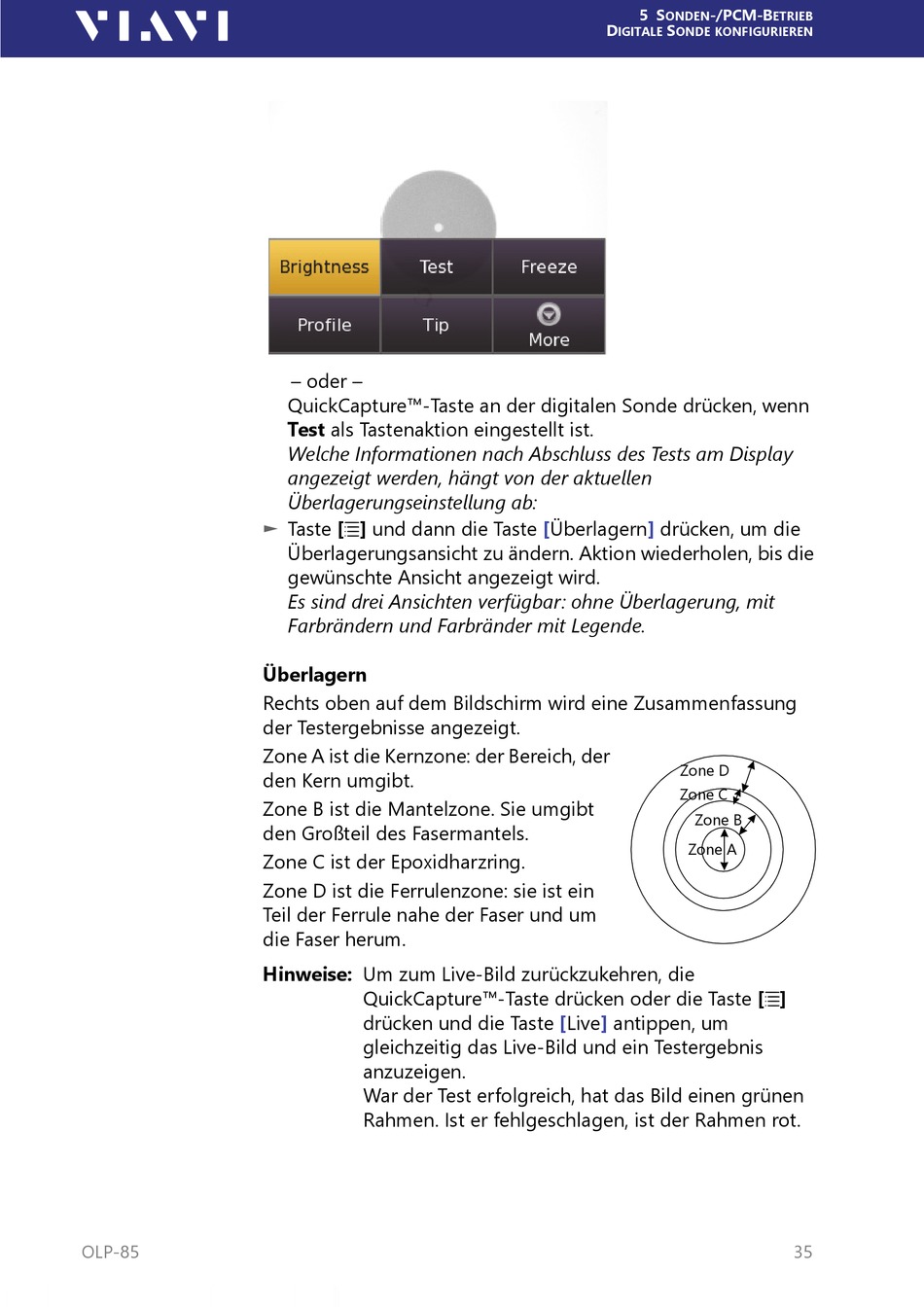

QuickCapture™-Taste an der digitalen Sonde drücken, wenn
Test als Tastenaktion eingestellt ist.
Welche Informationen nach Abschluss des Tests am Display
angezeigt werden, hängt von der aktuellen
Überlagerungseinstellung ab:
►
Taste [A] und dann die Taste
Überlagerungsansicht zu ändern. Aktion wiederholen, bis die
gewünschte Ansicht angezeigt wird.
Es sind drei Ansichten verfügbar: ohne Überlagerung, mit
Farbrändern und Farbränder mit Legende.
Überlagern
Rechts oben auf dem Bildschirm wird eine Zusammenfassung
der Testergebnisse angezeigt.
Zone A ist die Kernzone: der Bereich, der
den Kern umgibt.
Zone B ist die Mantelzone. Sie umgibt
den Großteil des Fasermantels.
Zone C ist der Epoxidharzring.
Zone D ist die Ferrulenzone: sie ist ein
Teil der Ferrule nahe der Faser und um
die Faser herum.
Hinweise: Um zum Live-Bild zurückzukehren, die
QuickCapture™-Taste drücken oder die Taste [A]
drücken und die Taste
gleichzeitig das Live-Bild und ein Testergebnis
anzuzeigen.
War der Test erfolgreich, hat das Bild einen grünen
Rahmen. Ist er fehlgeschlagen, ist der Rahmen rot.
5 S
-/PCM-B
ONDEN
D
S
IGITALE
ONDE KONFIGURIEREN
[Überlagern]
drücken, um die
Zone D
Zone C
Zone B
Zone A
[Live]
antippen, um
ETRIEB
35
