Für die Anbindung eines Motorschutzschalters PKE über die Kommunikati-
onsleitung PKE32-COM sind zusätzlich zur Montage (￫ Abbildungen 55 und
56) folgende Installationsschritte am Softstarter DS7-SWD erforderlich:

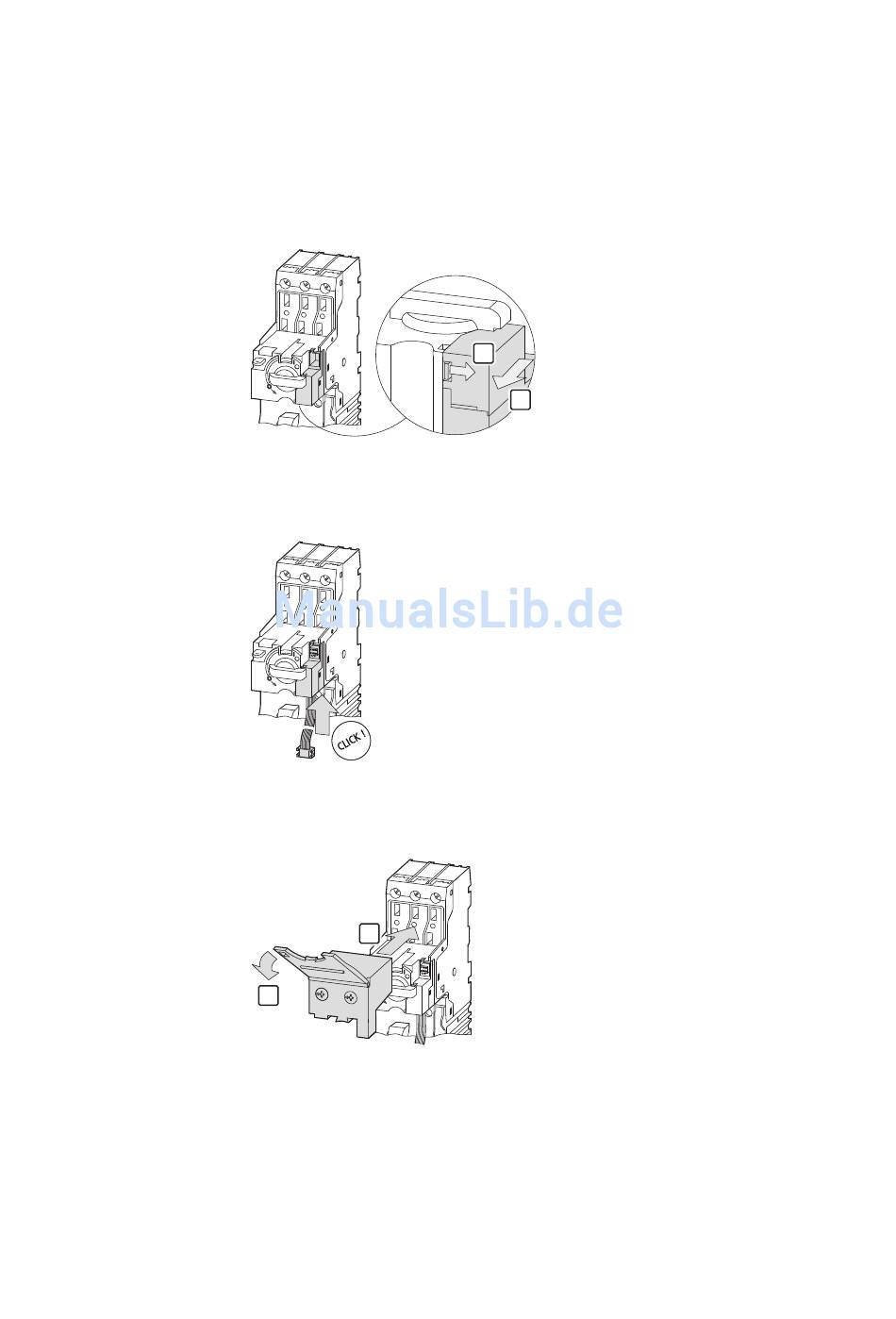

▶ Entfernen Sie am PKE-Grundgerät das Leermodul.
▶ Schließen Sie die Kommunikationsleitung PKE32-COM am PKE-Grund-
gerät an.
▶ Montieren Sie den PKE-Auslöseblock für den Motorschutz:
PKE-XTUWA-32 oder PKE-XTUA-...
1
2
￫
Der PKE-Auslöseblock PKE-XTUCP-... für den Anlagenschutz
darf in Verbindung mit einem Softstarter DS7 nicht eingesetzt
werden!
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
1
2
3 Installation
3.4 Elektrische Installation
