Kaskadenschaltung; Motoren Mit Kompensationskondensatoren - Eaton Ds7 Handbuch

2 Projektierung
2.11 Motoranschluss

2.11.9 Kaskadenschaltung

2.11.10 Motoren mit Kompensationskondensatoren

48
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
Mit den Softstartern DS7 können mehrere Motoren nacheinander gestartet
werden. Hierbei muss eine bestimmte Schaltreihenfolge beachtet werden
(￫ Abschnitt 7, „Anschlussbeispiele").
￫
Beim Starten mehrerer Motoren mit einem Softstarter ist die
thermische Belastung des Softstarters (Starthäufigkeit, Strom-
belastung) zu beachten.
Sollen die Starts zeitlich dicht hintereinander liegen, so ist unter
Umständen der Softstarter größer zu dimensionieren (d. h., der
Softstarter ist mit einem entsprechend höheren Lastspiel aus-
zulegen).
Sollen Kondensatoren zur Blindleistungskompensation und damit zu einer
Verbesserung des Leistungsfaktors verwendet werden, müssen sie auf der
Netzseite des Softstarters angeschlossen werden.

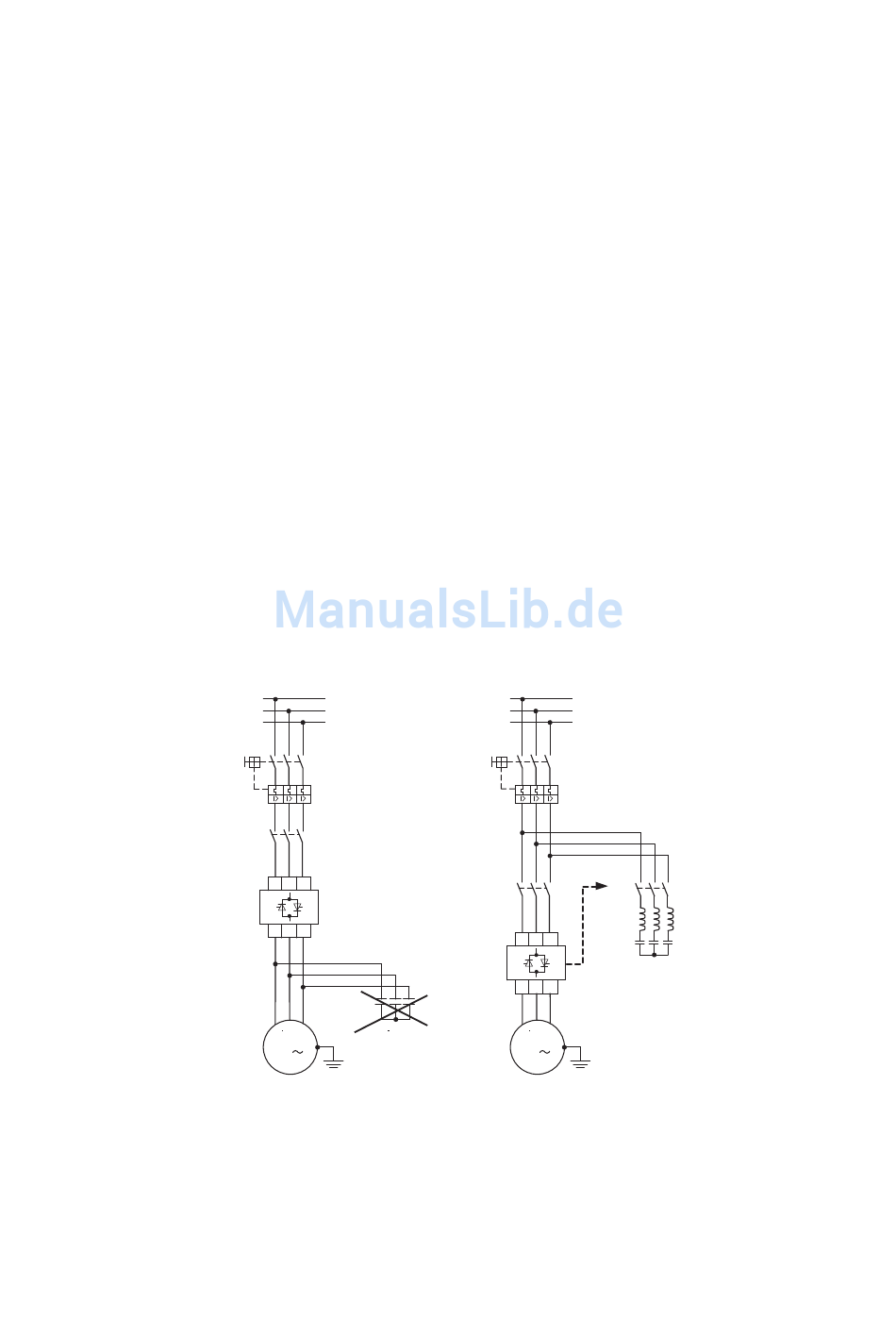

Die nachfolgende Abbildung 31 zeigt rechts eine betriebssichere Anordnung.
Während der Start- bzw. Stopp-Phase (Phasenanschnittsteuerung) sind die
Kompensationskondensatoren abgeschaltet. Nach Ablauf der Startzeit t-Start
bzw. mit Beginn der Stoppzeit t-Stop werden sie über das TOR-Signal des
Softstarters und das Kondensatorschütz Q12 zu- bzw. abgeschaltet.
L1
L2
L3
Q1
Q11
L1 L2 L3
Q21
T1 T2 T3
M
M1
3
Abbildung 31: Blindstromkompensierter Motor
links: nicht zulässiger Anschluss; rechts: zulässiger Anschluss
￫
In Netzen mit elektronisch gesteuerten Verbrauchern
(z. B. Softstartern) sollten die Kompensationseinrichtungen
immer mit einer Reiheninduktivität angeschaltet sein.
L1
L2
L3
Q1
Q11 Q12
L1 L2 L3
Q21
TOR
T1 T2 T3
M
M1
3
