2.9 DS7-SWD und Motorschutzschalter PKE

￫
Die Kombination der Motorschutzvarianten ①, ② oder ③ mit
der temperaturüberwachenden Variante ④ wird auch als
Motorvollschutz bezeichnet.
￫
Nach Auslösen eines Motorschutzes können der Softstarter
und das Schutzorgan erst nach Abkühlung erneut eingeschaltet
werden. Die Wiederbereitschaftszeit ist abhängig vom thermi-
schen Zustand.
In Verbindung mit einem Motorschutzschalter PKE ermöglichen die Soft-
starter der Reihe DS7-SWD weitere Funktionen:
• Schutz des Softstarters DS7 gegen Überlast,
• einstellbare Strombegrenzung,
• Überlastrelaisfunktion ZMR (Im Überlastfall schaltet der Softstarter DS7
und nicht der Motorschutzschalter PKE die Last ab),
• über SmartWire-DT auslesbare Stromwerte.
L1
L2
L3
PE
Q1
I > I > I >
Q21
M
3 ~

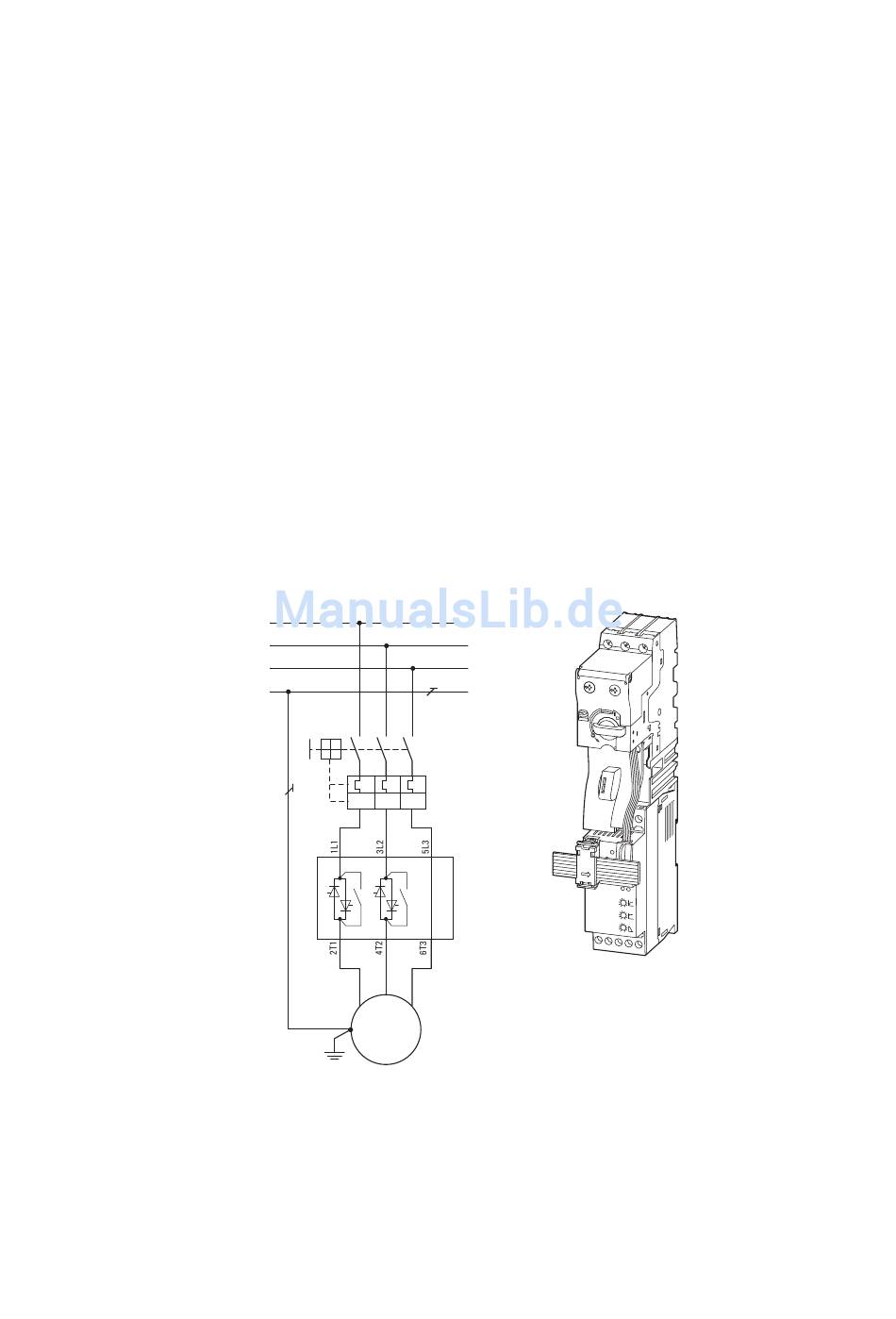

Abbildung 21: Motorstarterkombination: DS7-SWD und PKE
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
2.9 DS7-SWD und Motorschutzschalter PKE
SW D4- 8SF 2-5
+ 15V
BG1, BG2
M1
2 Projektierung
