Softstarter Ds7 Und Leistungsschalter Nzm Mit Not-Aus-Funktion Nach Iec/En 60204 Und Vde 0113 Teil 1 - Eaton Ds7 Handbuch

7 Anschlussbeispiele
7.3 Baugröße 3 und 4 (41 - 200 A)
7.3.6 Softstarter DS7 und Leistungsschalter NZM mit NOT-AUS-Funktion
nach IEC/EN 60204 und VDE 0113 Teil 1
D2
②
U>
Q1

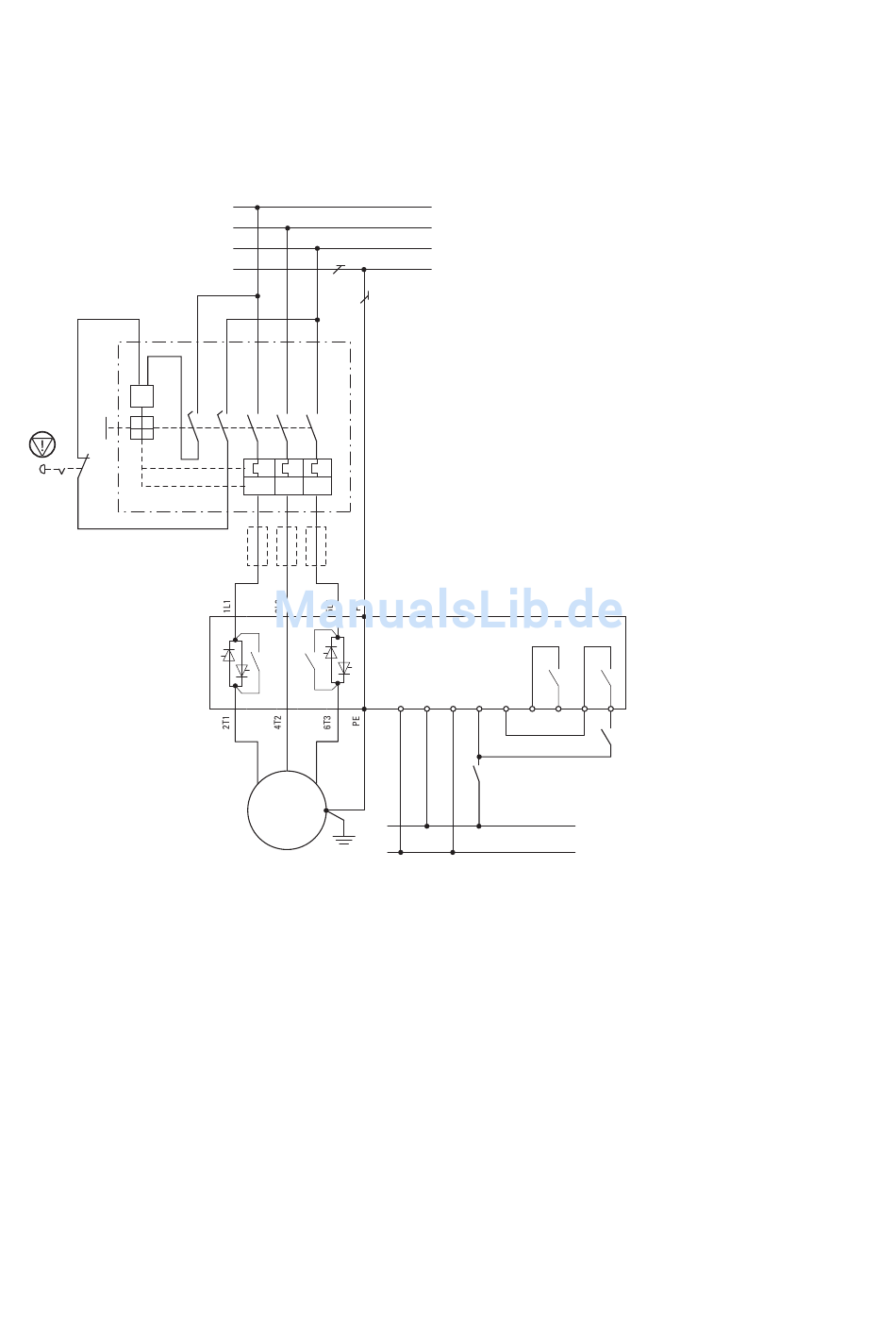

Abbildung 108:Softstarter mit NOT-AUS-Funktion
138
DS7 Softstarter 09/16 MN03901001Z-DE www.eaton.com
L1
L2
L3
PE
①
D1
3.13
3.14
I > I > I >
F3
Q21
M
M1
3 ~
3 AC, 230 V:
NZM1-XUHIV208-240AC
NZM2/3-XUHIV209-240AC
3 AC, 400 V:
NZM1-XUHIV380-440AC
NZM2/3-XUHIV380-440AC
TOR
0 V +24 -A2 EN +A1 13 14
Q1
 = NOT-AUS
Q1 = Leitungs- und Motorschutz
(NZM1, NZM2)
Q21 = Softstarter DS7
M1 = Motor
F3 = überflinke Halbleitersicherungen,
optional für Zuordnungsart 2
(zusätzlich zu Q1)
① Steuerleitungsanschluss
② Unterspannungsauslöser mit
voreilendem Hilfsschalter
READY
23 24
S3
+ 24 V
0 V
