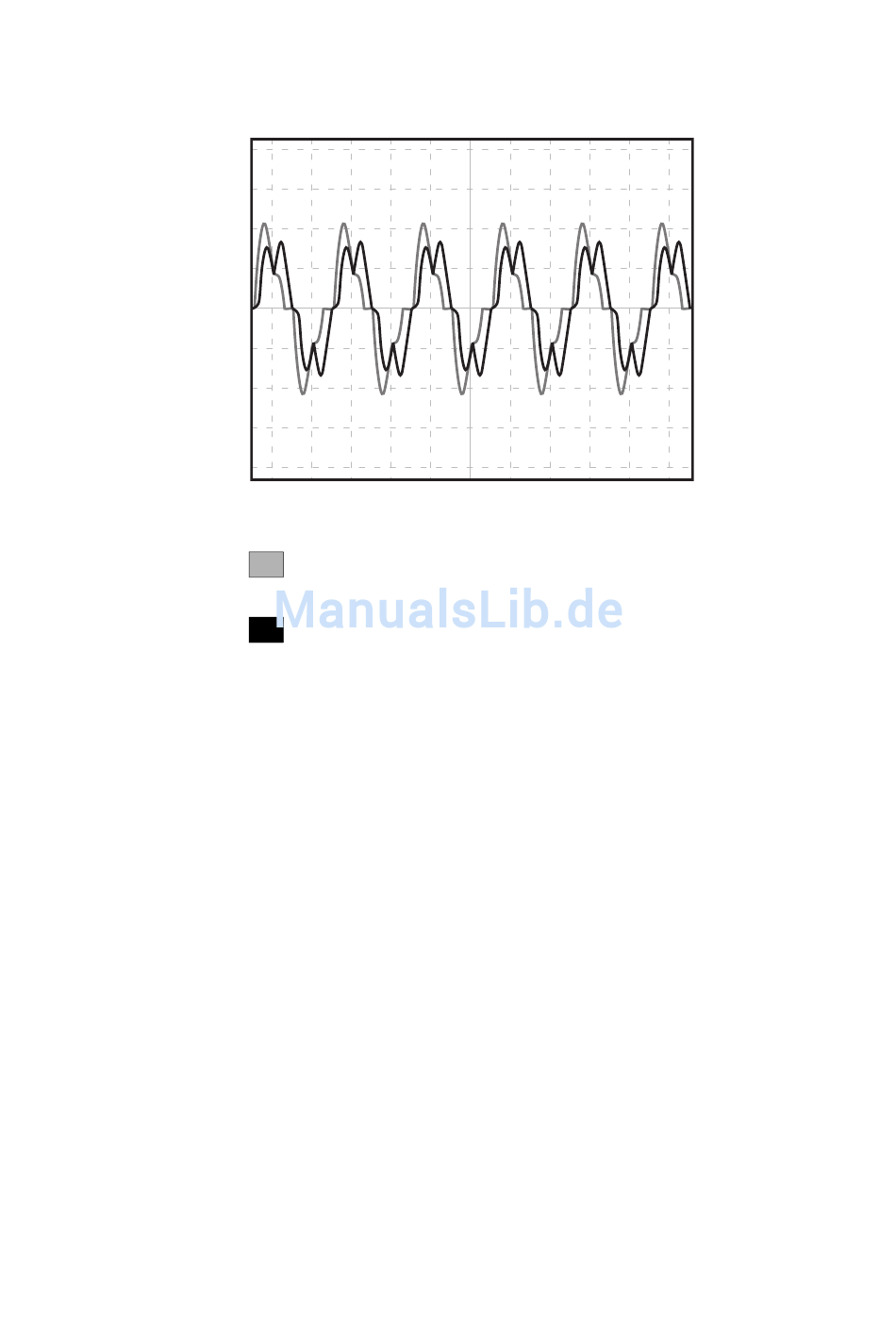

Abbildung 16: Stromverlauf in der ungesteuerten Phase
Herkömmliche Methode:
Symmetrische Ansteuerung mit hohen Gleichstromanteilen
Neues Verfahren von Eaton (Moeller):
Asymmetrische Ansteuerung ohne Gleichstromanteile
￫
Bei einphasig angeschlossenen Drehstrommotoren mit Konden-
satoren (Steinmetzschaltung) bildet sich systembedingt stets
ein elliptisches Drehfeld, das auch durch die asymmetrische
Zündsteuerung nicht vollständig kompensiert werden kann.
